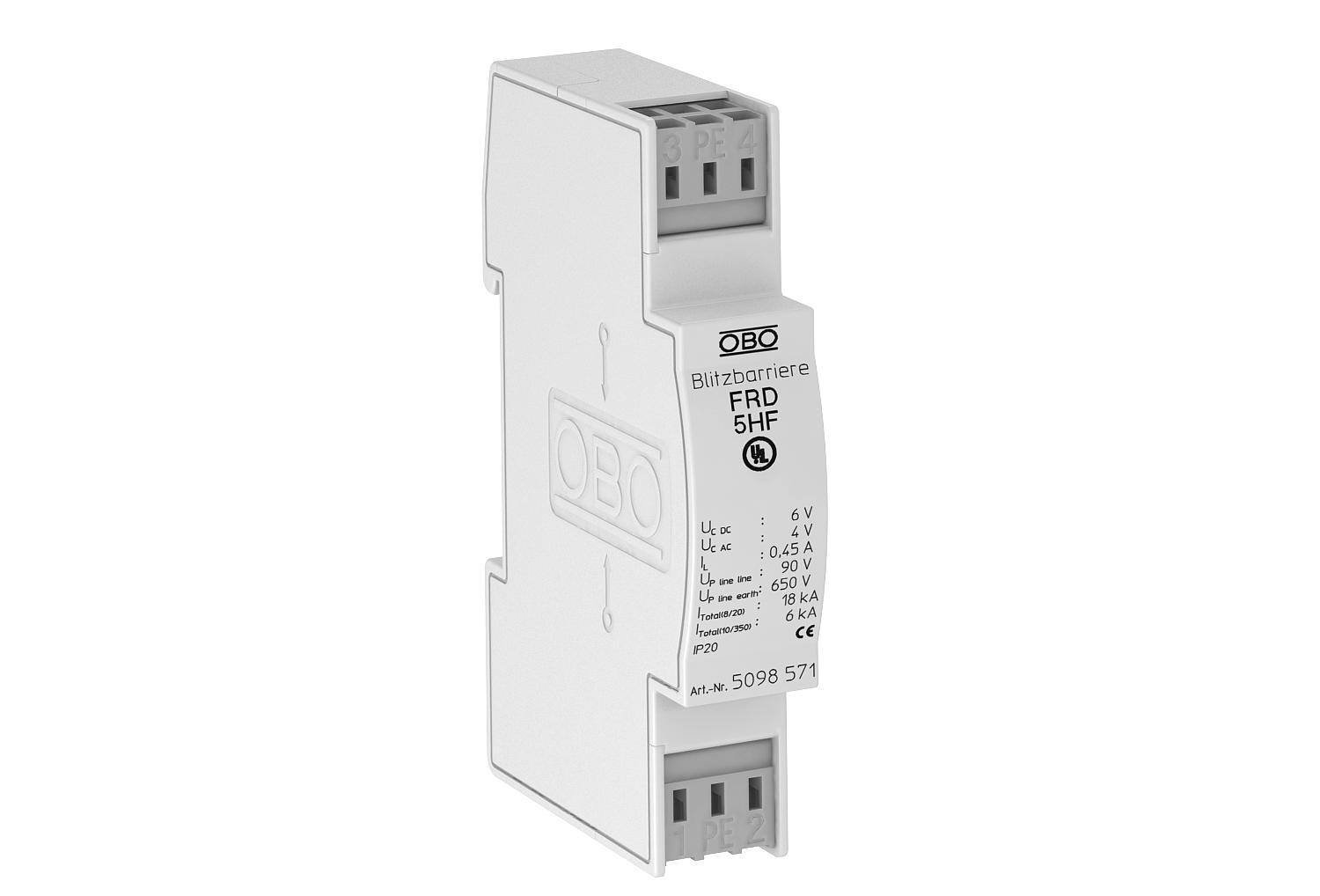

Protection combinée pour paire de transmission HF, 5 V
Réf. 5098571 | EAN 4012195578345
- Description du produit
-
Description du produitProtection contre les surtensions pour mesure, commande et régulation.
• Protections de base, moyenne et fine

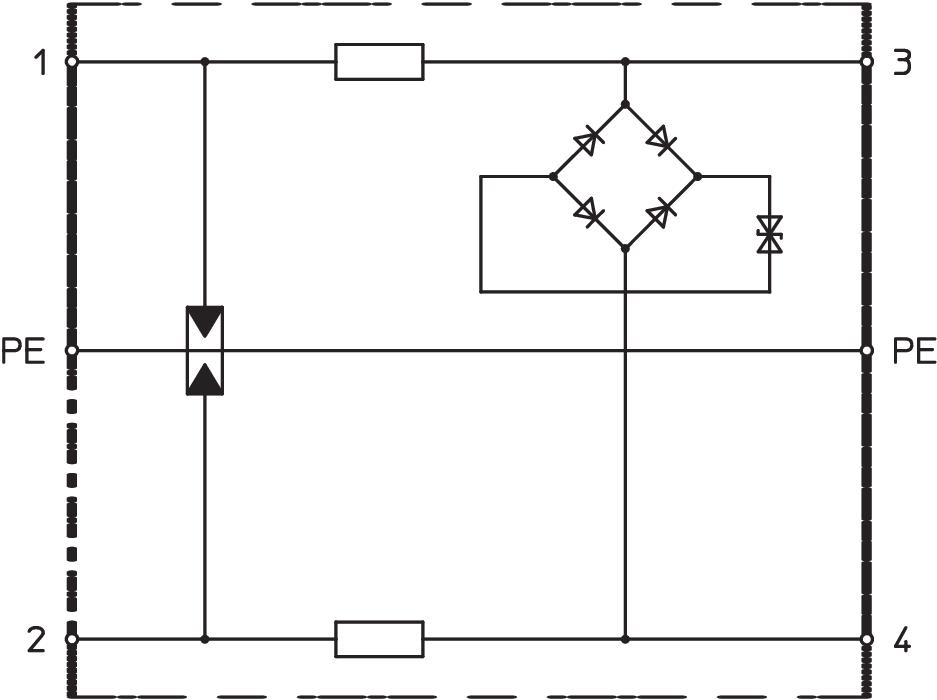

• Circuit de protection à deux niveaux avec grande capacité de d'écoulement du courant de foudre
• Grande fréquence de transmission jusqu'à 100 MHz
• Convient pour tous les systèmes de bus (par ex. Profibus)
• Avec bornes de raccordement sans vis et faciles à monter

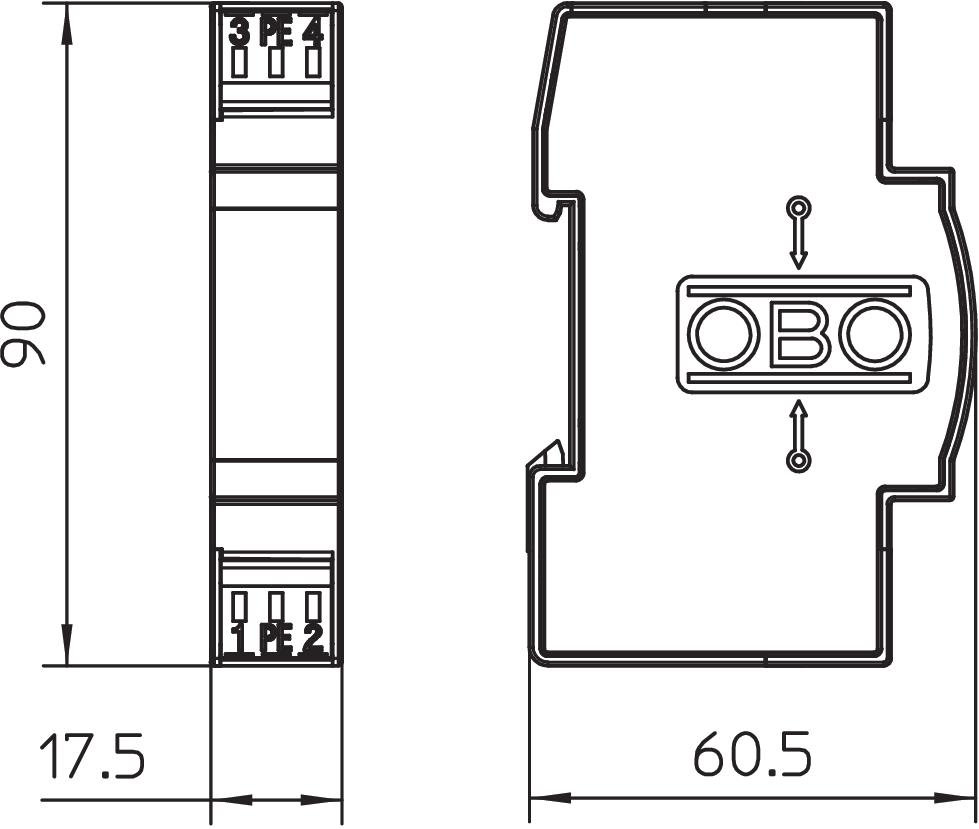

• Largeur compact d'1 module (17,5 mm)
Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) <40 pF Capacité (ligne/terre) <40 pF Connectique Borne Contact de télécommunication non Courant de charge nominal CA 0,32 A Courant de charge nominal CC 0,45 A Courant de choc de décharge 3 kA Courant de choc de décharge total (10/350) D1: 6 kA Courant de décharge nominal (8/20) 9 kA Courant de décharge total (8/20) 18 kA Dimension 5V AC Fréquence limite 100 MHz Homologations UL Indice de protection IP20 Kategorie Type 1+2+3 / D1+C2+C1 Largeur en modules (17,5 mm) 1 Mise à la terre par : Borne Modèle testé antidéflagrant non Niveau de protection fil/fil <90 V Niveau de protection fil/terre <650 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage disponible non Résistance au courant de choc fil - fil C2: 18 kV / 9 kA (8/20µs) Résistance au courant de choc fil - terre C2: 18 kV / 9 kA (8/20µs) Résistance d’isolation >10 MΩ Résistance série par voie 2,2 Ω ± 10 % Section de raccordement flexible max. 2,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1 Supervision de parafoudre non Tension max. permanente CA 4 V Tension max. permanente CC 6 V Tension nominale 5 V ZPF 0→3 - Tous les types
