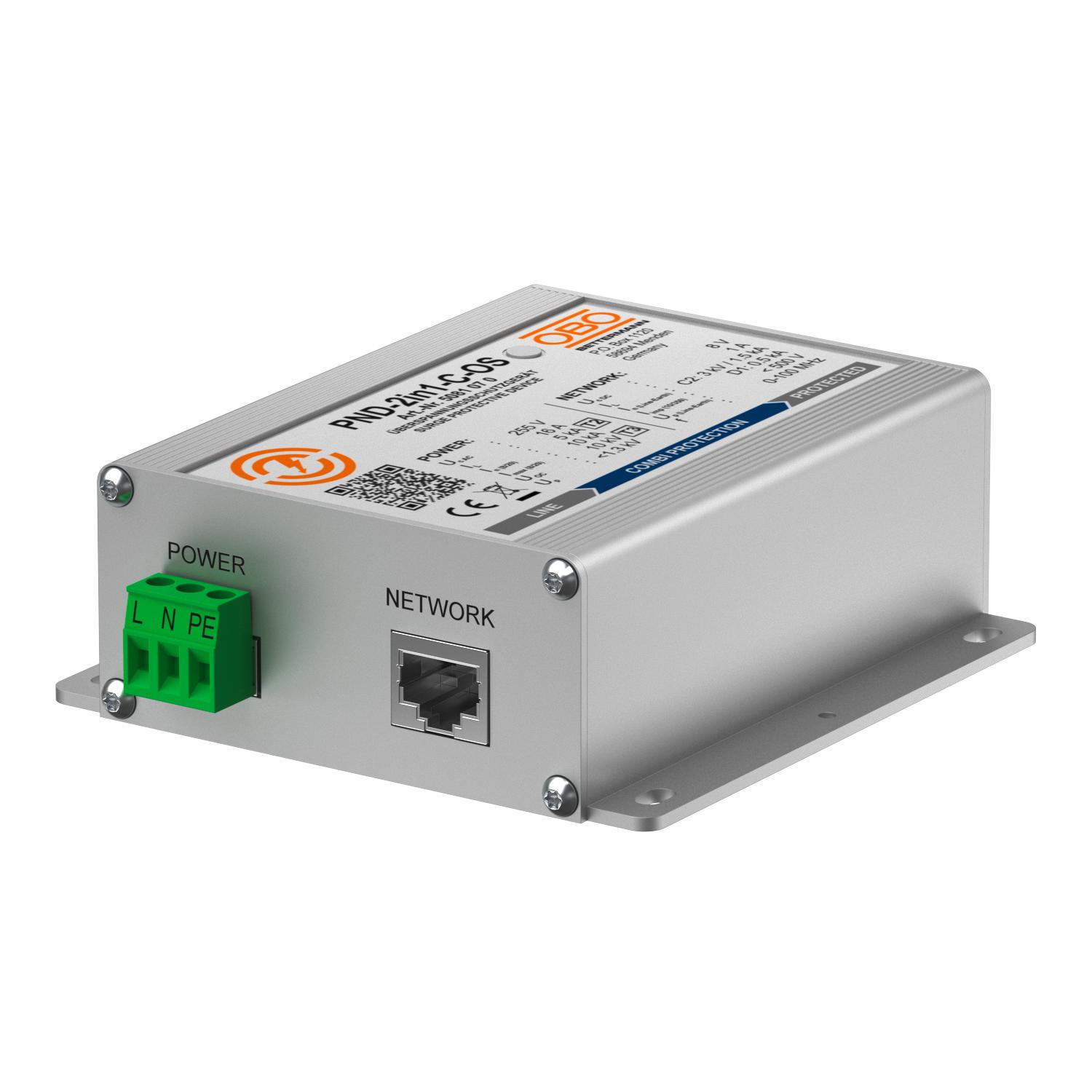

Protection combinée 2en1 pour systèmes de caméras CCTV

Réf. 5081070 | EAN 4012196676965

5081070 / PND-2in1-C-OS
8 V
RJ45 8(8)
Description du produit
Description du produit
Protection pour systèmes de caméras CCTV IP

• Protection des câbles d'énergie et de données avec un parafoudre unique
• Boîtier aluminium
• Montage simple par adaptateur

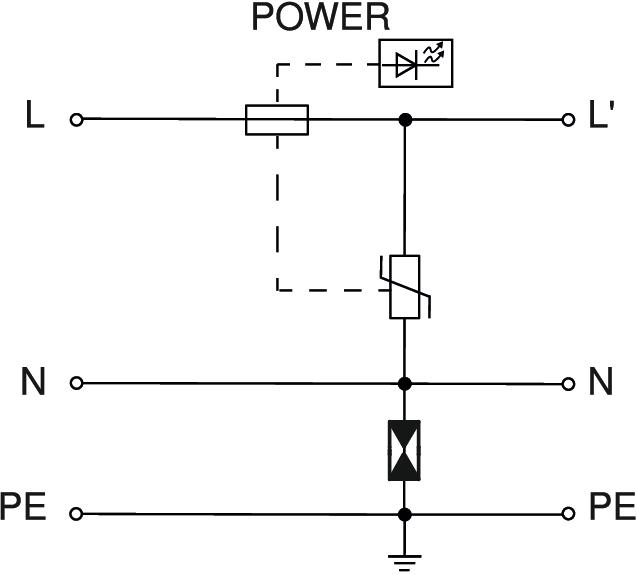

• Circuit de protection à deux étages
• Connecteur 3 pôles pour câble d'alimentation
• Connecteur RJ45 pour liaison de données
• Avec report d'alarme (RS) et LED de supervision (OS)
• Kit de montage sur rail inclus

Application : protection de systèmes CCTV, câbles vidéo; installations TV


  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Passage de ZPF 0 jusqu'à 2
  • Paire torsadée catégorie 5
  • Télévision
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Connectique RJ45 8(8)
Courant de charge nominal 16 A
Courant de décharge maximal (8/20 μs) 10 kA
Courant de décharge nominal (8/20) 5 kA
Dimension 230V
Fréquence limite 100 MHz

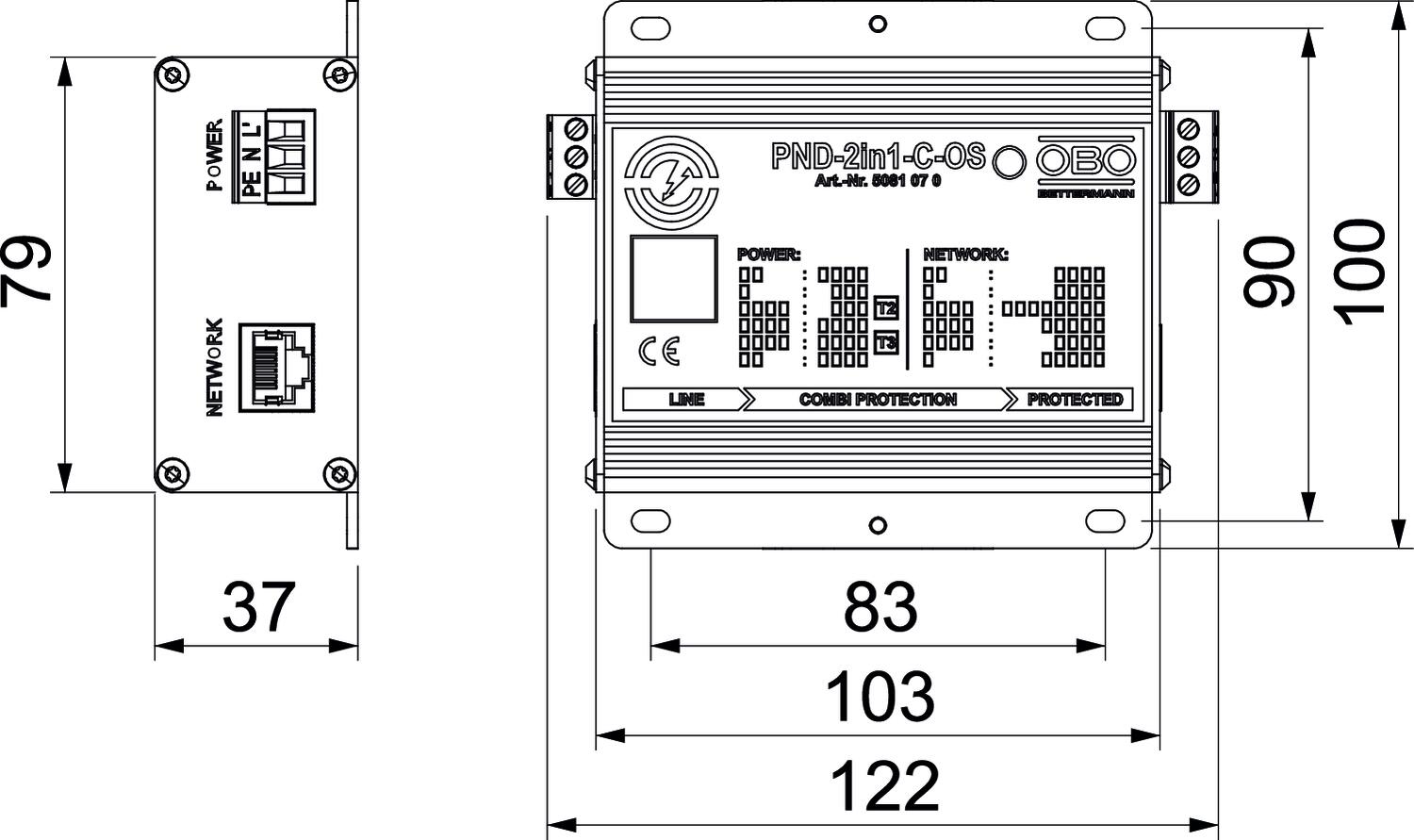

Hauteur 37,1 mm
Indice de protection IP20
Kategorie Type 1+2+3 / D1+C2+C1
Largeur 100 mm
Longueur 122,5 mm
Mise à la terre par : Circuit de raccordement/rail DIN
Niveau de protection <1,3 kV
Niveau de protection fil/fil <40 V
Niveau de protection fil/terre <450 V
Norme de contrôle CEI 61643-21
Plage de températures d’utilisation max. 80 °C
Plage de températures d’utilisation min. -20 °C
Raccordement du blindage direct
Raccordement du blindage disponible oui
Résistance au courant de choc fil - fil C1: 0,3 kV / 0,15 kA (8/20µs)
Résistance au courant de choc fil - terre C2: 3 kV / 1,5 kA (8/20µs)
SPD selon CEI 61643-1 classe II+III
SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1
Tension continue max. (L-N) 255 V
Tension max. permanente CA 5,65 V
Tension max. permanente CC 8 V
Type selon EN 61643-11 Type 2+3
ZPF 1→3
Tous les types

Tous les types

Type Tension max. permanente CC Connectique Réf. Quantité Plus petite unité de vente
PND-2in1-C-OS 8 V RJ45 8(8) 5081070
1 Pièce
