Profil de colonne industrielle, type ISS160160IP6 6000

Profil de colonne industrielle, type ISS160160IP6

Réf. 6290406 | EAN 4012196191451

Réf. / Type	6290406 / ISS160160IP6 EL

Longueur	6000 mm

Description du produit

Description du produit

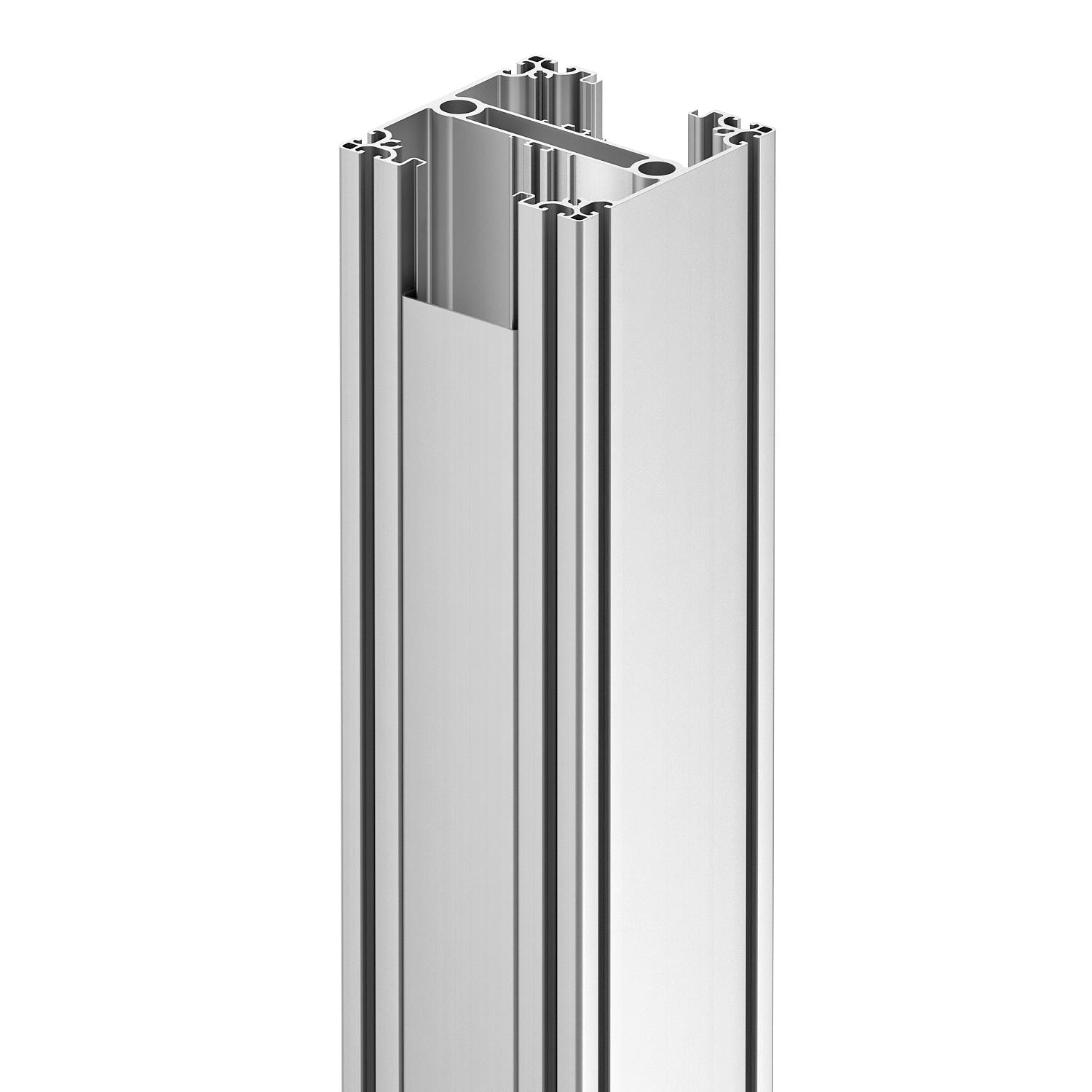

Colonnes de distribution ISS pour équipement de postes de travail de montage dans des ateliers de production. Le profilé en aluminium anodisé, version lourde, présente une ouverture de système de 76,5 mm de chaque côté et pour logement de boîtiers d'appareillage à encliquetage par l'avant de la série 71GD ou supports de montage de la série 71MT. Les 4 côtés du profilé présentent une rainure de montage de dimensions nominales standards de 8 pour le montage de divers éléments nécessaires à des fonctions additionnelles (système modulaire item). Sont inclus dans les fournitures le profil de colonne ainsi que les couvercles nécessaires aux ouvertures de système dans des longueurs de 2000 mm et un sachet PE contenant 20 pinces de fixation de type RKV3V pour permettre des longueurs partielles des couvercles. Deux goulottes fermées à l'intérieur du profilé peuvent être utilisées pour la conduction de l'air comprimé.

Caractéristiques techniques

Caractéristiques techniques

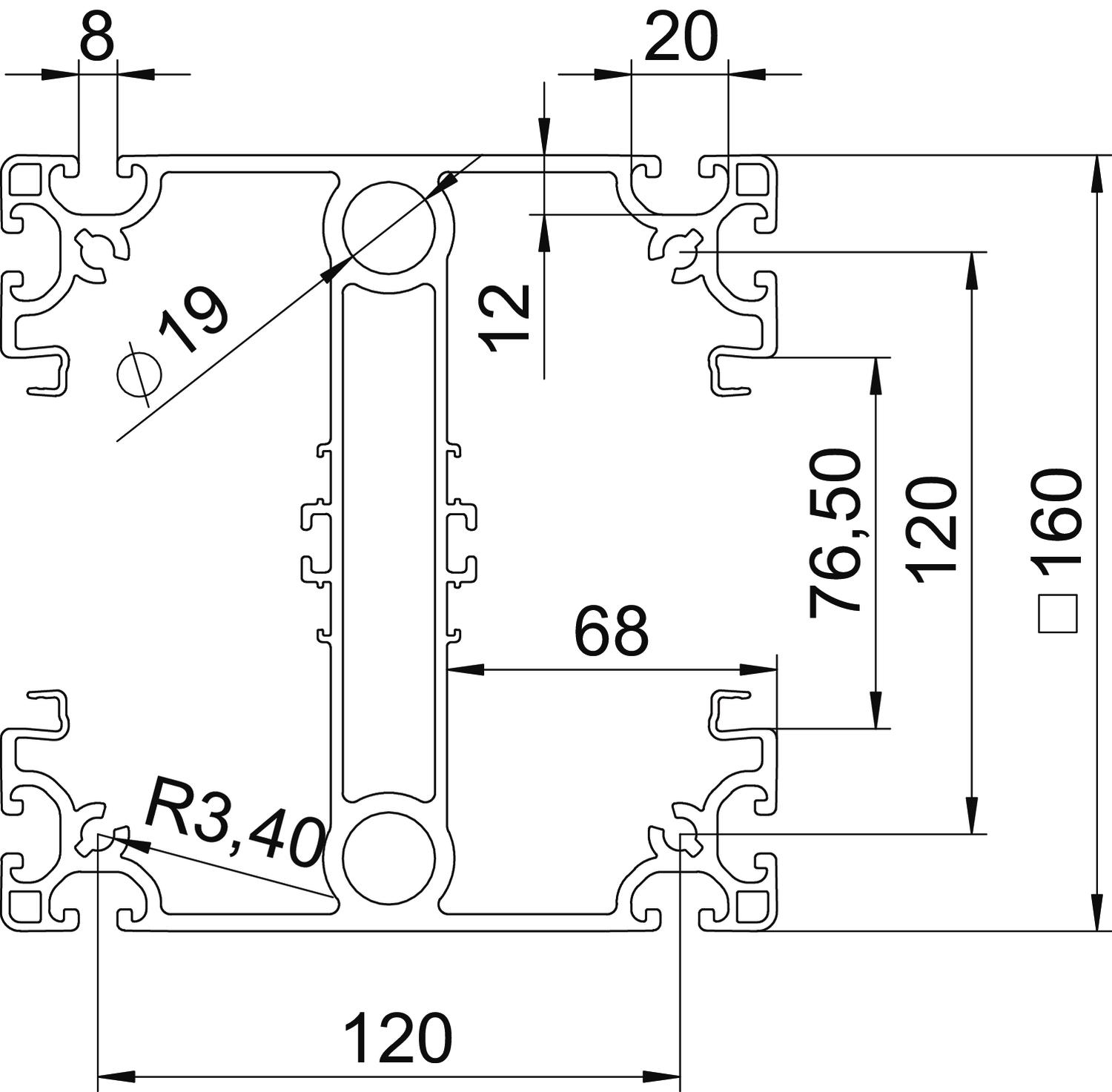

Dimension	6000x160x160
Entrée de câble	haut/bas
Forme de la colonne	carré
Hauteur	160 mm
Hauteur min. de la colonne	6000 mm
Indice de protection	IP30
Indice de protection code IK	IK10
Largeur	160 mm
Largeur de la partie supérieure	76,5 mm
Longueur	6000 mm
Matériau	Aluminium
Modèle	double face
Montage au plafond	oui

Montage au sol	oui
Nombre de parties supérieures utilisables	2
Nombre de voies	2 St.
Plage de températures d’utilisation max.	60 °C
Plage de températures d’utilisation min.	-25 °C
Précâblé	non
Profilé continu	oui
Réglable	non
Sans halogène	oui
Surface	anodisé
Type de fixation	Bride de montage
Variable en fonction du lieu	non

Tous les types

Tous les types

Type	Longueur	Réf.	Quantité	Plus petite unité de vente
ISS160160IP6 EL	6000 mm	6290406	Pièce	1 Pièce

Accessoires

Accessoires système

Produits	Type	Réf.	Quantité	Plus petite unité de vente
Boîtier d'appareillage, 71GD6, simple	71GD6	6288610	Pièce	5 Pièce
Boîtier d'appareillage, 71GD7-2, double	71GD7-2	6288608	Pièce	2 Pièce
Partie supérieure, pour goulotte d'appareillage Rapid 80	GA-OTEL	6279723	m	2 m
Pince de fixation RKV3V	RKV3V	6288700	Pièce	20 Pièce
Montage au plafond pour colonne industrielle	ISS160160DB WA	6290436	Pièce	1 Pièce
Plaque de sol pour colonne industrielle	ISS160160BP	6290416	Pièce	1 Pièce
Protection anticollision pour colonne industrielle	ISS160160AS WA	6290422	Pièce	1 Pièce
Protection anticollision pour colonne industrielle	ISS160160AS HRO	6290423	Pièce	1 Pièce
Clavette rainurées pour colonnes industrielles	NS8 ST	6290499	Pièce	10 Pièce
Branchement d'air comprimé pour colonne industrielle	ISS160160DLA	6290495	Pièce	1 Pièce
Raccord de mise à la terre	8AWR	6288704	Pièce	10 Pièce
