Presse-étoupe, kit avec contre-écrou | | M32 x 1,5 | non | orangé pastel ; RAL 2003

Presse-étoupe, kit avec contre-écrou

Réf. 7205666 | EAN 4012196028269

Réf. / Type

Filetage

Bague d'étanchéité à usage multiple	non

Couleur	orangé pastel ; RAL 2003

Description du produit

Description du produit

Presse-étoupe robuste de type écrou borgne avec filetage métrique selon CEI 423 avec contre-écrou prémonté.

Pour des exigences d'étanchéité élevées. Décharge de traction, protection antitorsion et étanchéité pour l'ensemble de la plage de serrage. Bagues d'étanchéité en caoutchouc polychloroprène/butadiène nitrile acrylique. Lèvre d’étanchéité moulée par injection sur le raccord intermédiaire, pas de bague d’étanchéité filetée de raccordement nécessaire.

Testé VDE selon la norme DIN EN 50262, indice de protection IP 68 à 5 bars 1 h.

Pour le maintien de la fonctionnalité électrique selon la norme DIN 4102, partie 12, en liaison avec les boîtes de dérivation fermées de la série T FireBox.

Couleur: orange pastel.

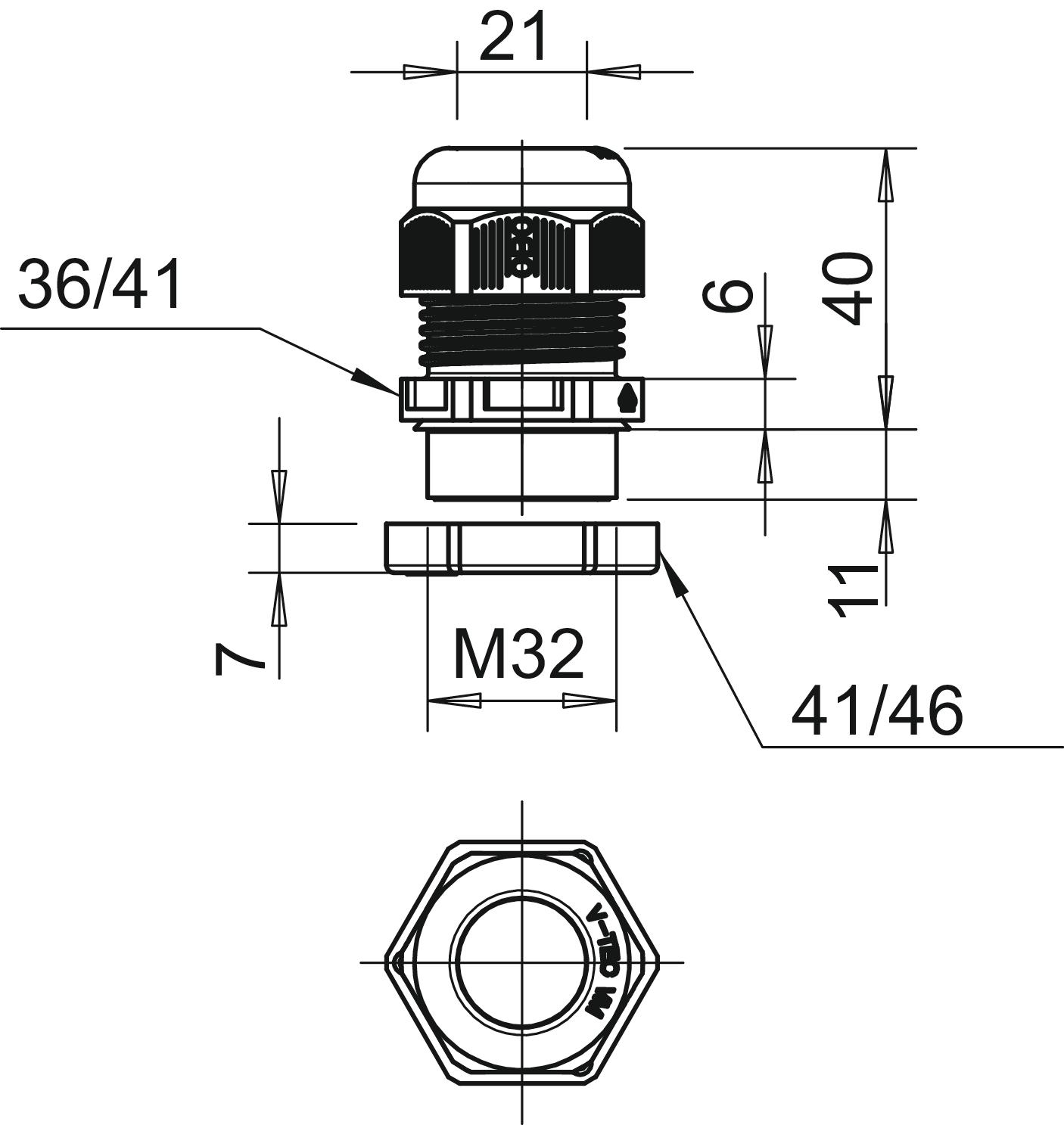

Caractéristiques techniques

Caractéristiques techniques

Anti-chocs	non
Avec contre-écrou	oui
Bague d'étanchéité à usage multiple	non
Capacité d’étanchéité D max.	21 mm
Capacité d’étanchéité D min.	15 mm
Cote E1 (mm)	41 mm
Cote E2	46 mm
Cote L1	11 mm
Cote L2	6 mm
Cote L3	7 mm
Couleur	orangé pastel ; RAL 2003
Couple de serrage instable	7,5 Nm
Dimension	M32
Dimension E	41 mm
Dimension G	M32 x 1,5 mm
Dimension L max.	40 mm
Dimension L min.	29 mm
Filetage	M32 x 1,5
Indice de protection	IP68

Longueur de filetage	11 mm
Matériau	Polyamide
Méplat	36
Ouverture de clé 1	36 mm
Ouverture de clé 2	41 mm
Pas de filetage	1,5 mm
Plage de températures d’utilisation max.	65 °C
Plage de températures d’utilisation min.	-20 °C
Possibilité de décharge de traction	oui
Pour zone explosive	sans
Pour zone explosive gaz	sans
Pour zone explosive poussières	sans
Presse-étoupe divisible	non
Presse-étoupe pour câbles plats	non
Protection antiflexion	non
Renforcé par fibres de verre	non
Résistant aux flammes	selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C
Sans halogène	oui
Type de filetage	métrique

Tous les types

Tous les types

Type	Filetage	Bague d'étanchéité à usage multiple	Couleur	Réf.	Quantité	Plus petite unité de vente
V-TEC VM16+ OR	M16 x 1,5	non	orangé pastel ; RAL 2003	7205657	Pièce	10 Pièce
V-TEC VM20+ OR	M20 x 1,5	non	orangé pastel ; RAL 2003	7205660	Pièce	10 Pièce
V-TEC VM25+ OR	M25 x 1,5	non	orangé pastel ; RAL 2003	7205663	Pièce	10 Pièce
V-TEC VM32+ OR	M32 x 1,5	non	orangé pastel ; RAL 2003	7205666	Pièce	10 Pièce
V-TEC VM40+ OR	M40 x 1,5	non	orangé pastel ; RAL 2003	7205669	Pièce	10 Pièce
