Description du produit

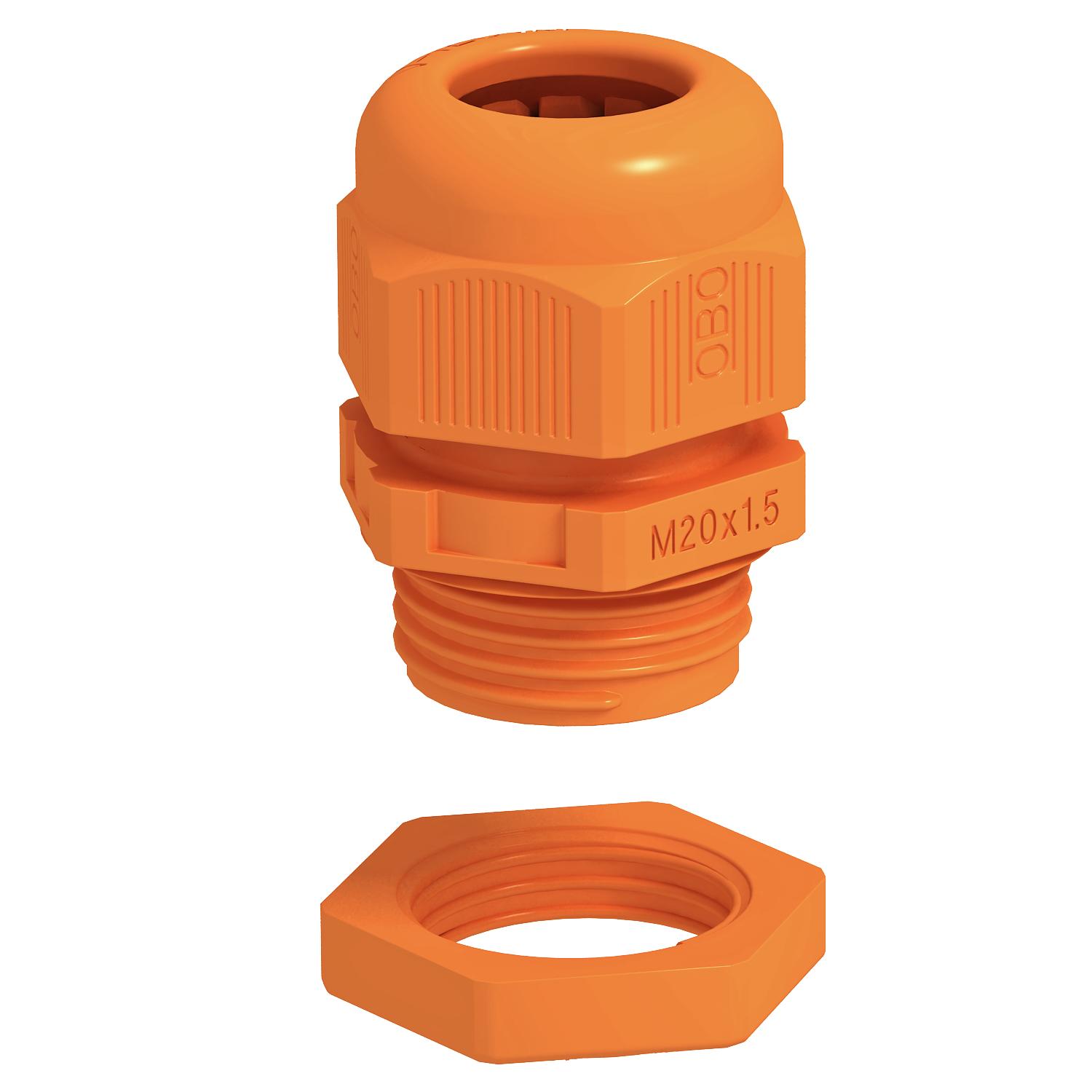

Presse-étoupe robuste de type écrou borgne avec filetage métrique selon CEI 423 avec contre-écrou prémonté.
Pour des exigences d'étanchéité élevées. Décharge de traction, protection antitorsion et étanchéité pour l'ensemble de la plage de serrage. Bagues d'étanchéité en caoutchouc polychloroprène/butadiène nitrile acrylique. Lèvre d’étanchéité moulée par injection sur le raccord intermédiaire, pas de bague d’étanchéité filetée de raccordement nécessaire.
Testé VDE selon la norme DIN EN 50262, indice de protection IP 68 à 5 bars 1 h.
Pour le maintien de la fonctionnalité électrique selon la norme DIN 4102, partie 12, en liaison avec les boîtes de dérivation fermées de la série T FireBox.
Couleur: orange pastel.
- Caractéristiques techniques
-
Caractéristiques techniques

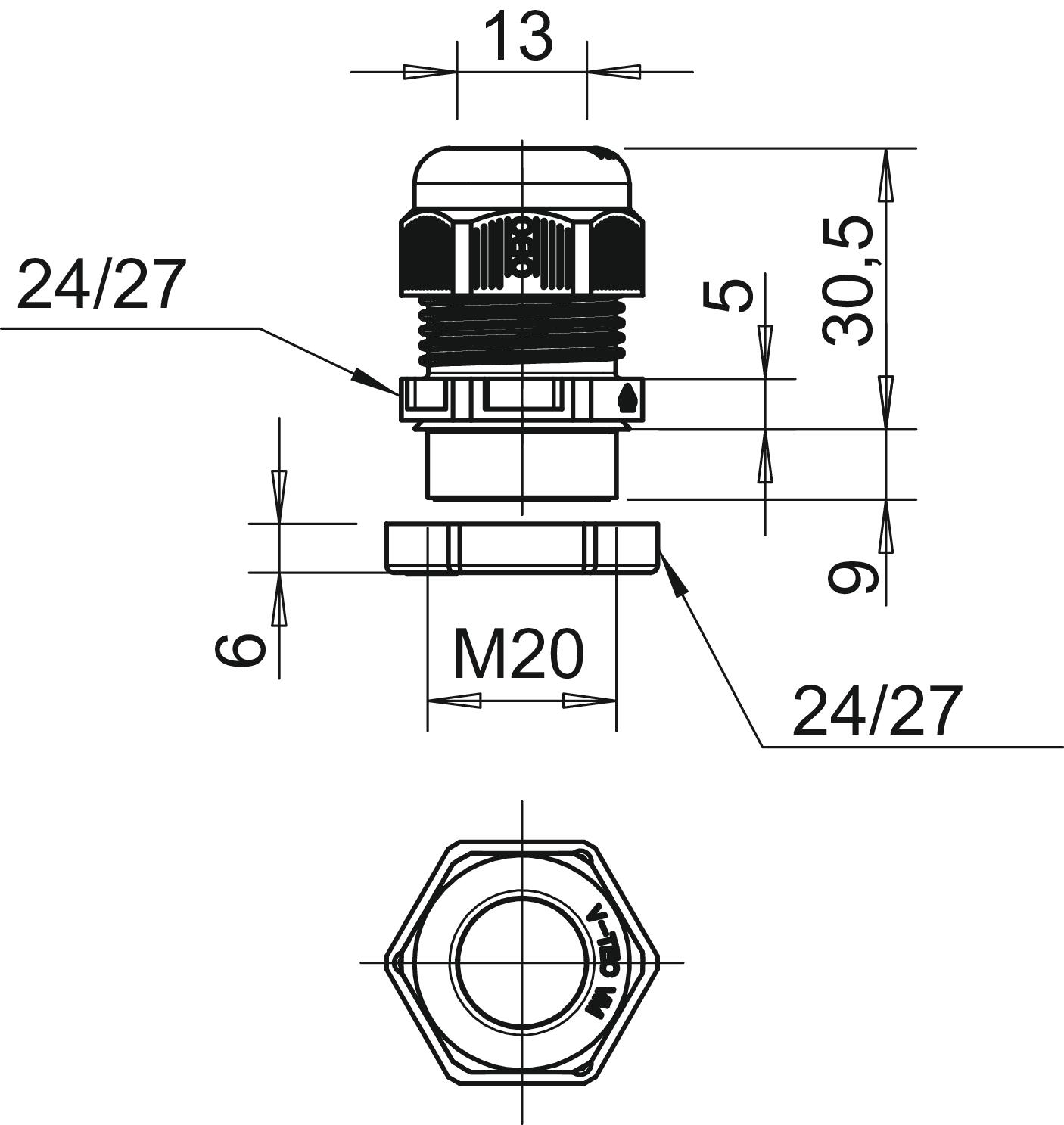

Anti-chocs non Avec contre-écrou oui Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 13 mm Capacité d’étanchéité D min. 6 mm Cote E1 (mm) 27 mm Cote E2 27 mm Cote L1 9 mm Cote L2 5 mm Cote L3 6 mm Couleur orangé pastel ; RAL 2003 Couple de serrage instable 3,8 Nm Dimension M20 Dimension E 27 mm Dimension G M20 x 1,5 mm Dimension L max. 30,5 mm Dimension L min. 23,5 mm Filetage M20 x 1,5 Indice de protection IP68 Longueur de filetage 9 mm Matériau Polyamide Méplat 24 Ouverture de clé 1 24 mm Ouverture de clé 2 24 mm Pas de filetage 1,5 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Type de filetage métrique - Tous les types
-
Tous les types
