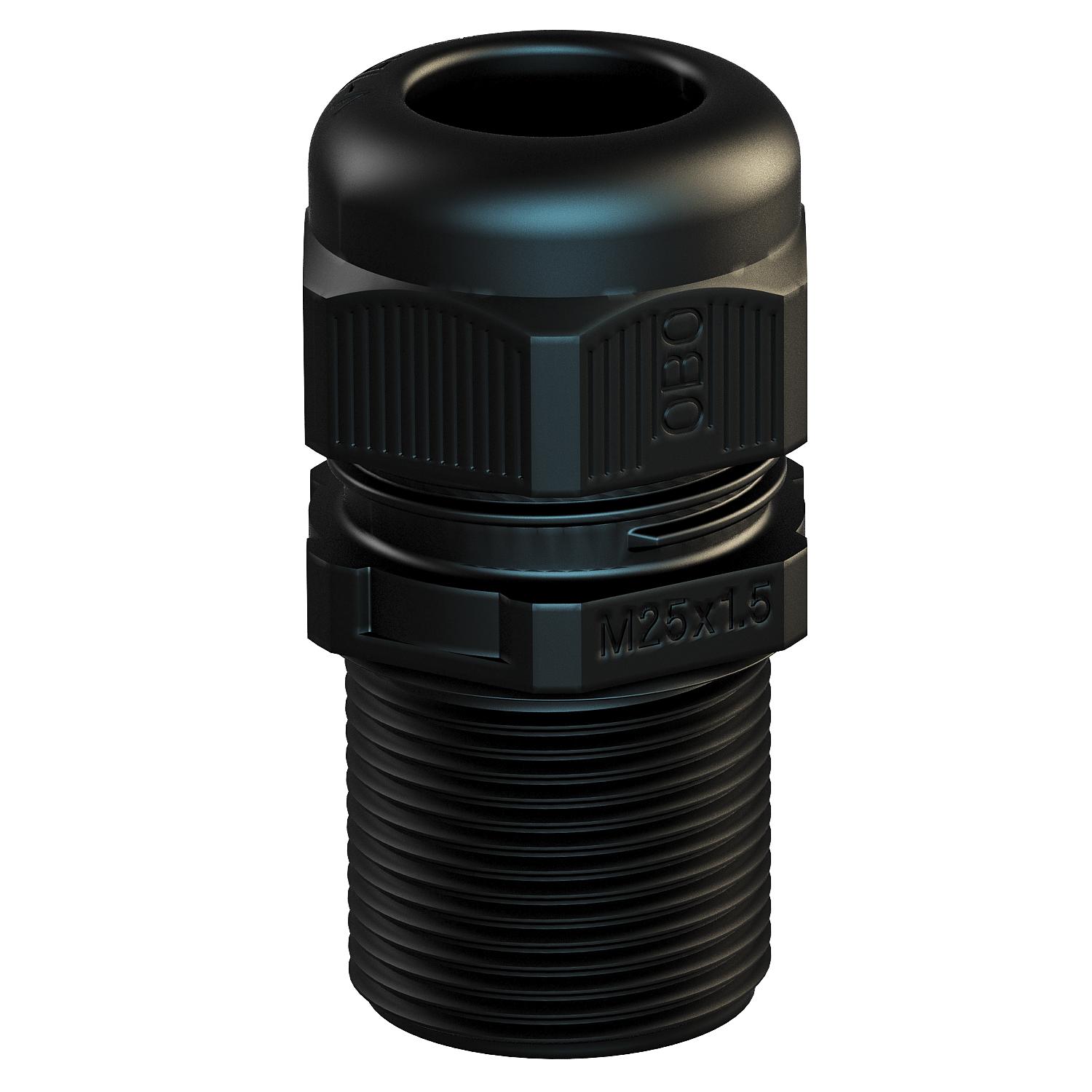

Presse-étoupe, filetage métrique, ultra long, noir
Réf. 2022987 | EAN 4012195812173
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: Métrique Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
-
- Caractéristiques techniques
-
Caractéristiques techniques

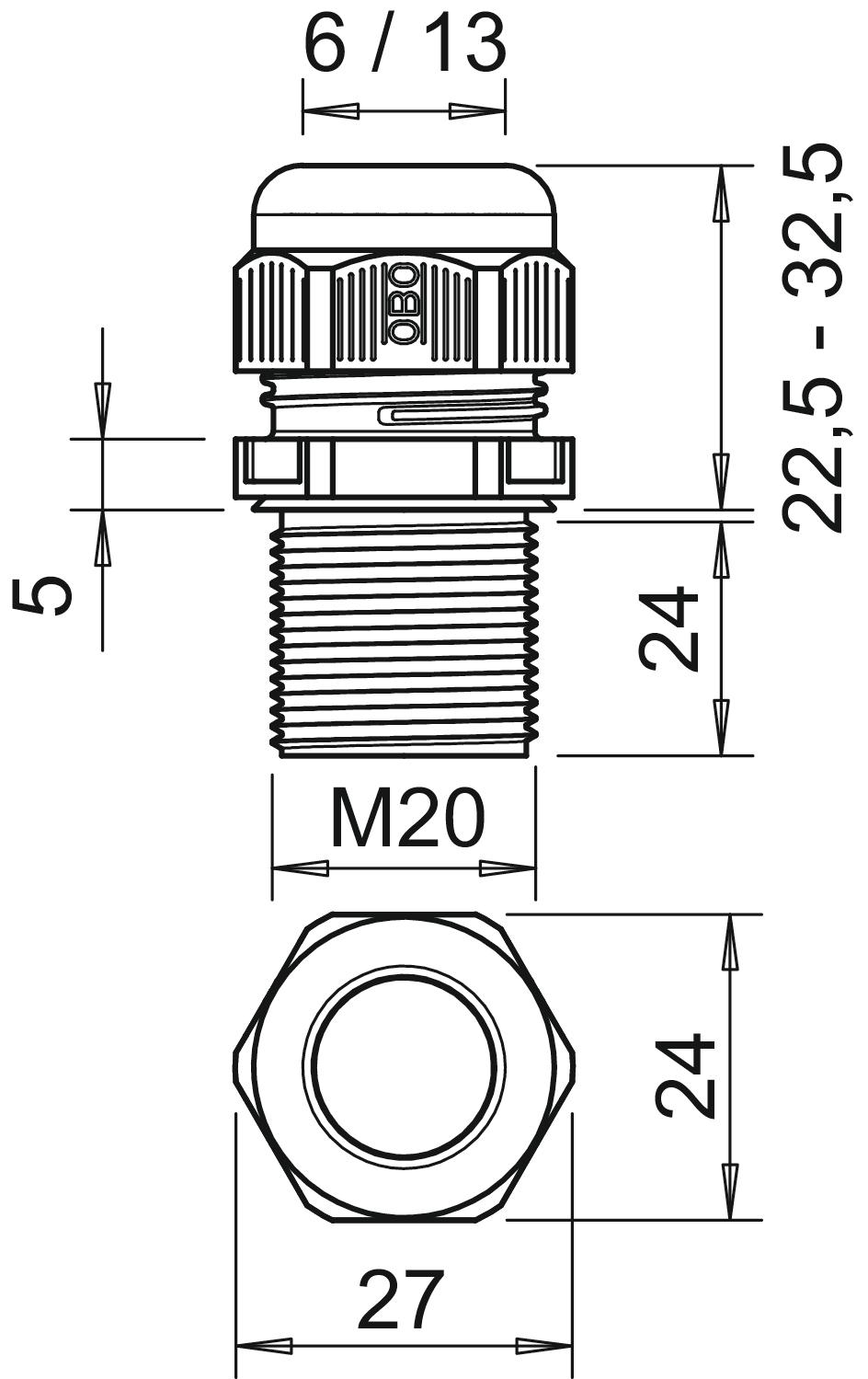

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 13 mm Capacité d’étanchéité D min. 6 mm Cote L1 24 mm Cote L2 5 mm Couleur noir Couple de serrage instable 3,75 Nm Diamètre nominal du filetage 20 Dimension M20 Dimension E 27 mm Dimension L max. 32,5 mm Dimension L min. 22,5 mm Eclateur antidéflagrant non Empreinte CO₂ (GWP) du berceau à la porte 0,0481 kg CO₂e / 1 Pièce Filetage M20 x 1,5 Indice de protection IP68 Longueur de filetage 24 mm Matériau Polyamide Méplat 24 Modèle droit Pas de filetage 1,8 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Six pans cote sur angulaire 27 mm Type d'étanchéité Bague d'étanchéité Type de filetage métrique - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente

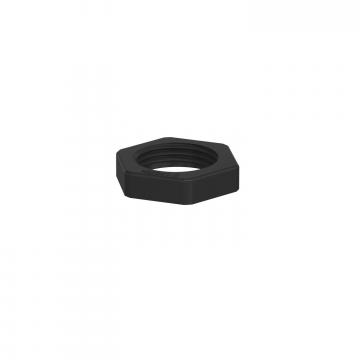

Contre-écrou, filetage métrique, noir
116 M20 SW PA 2049082 100 Pièce - Téléchargements
-
