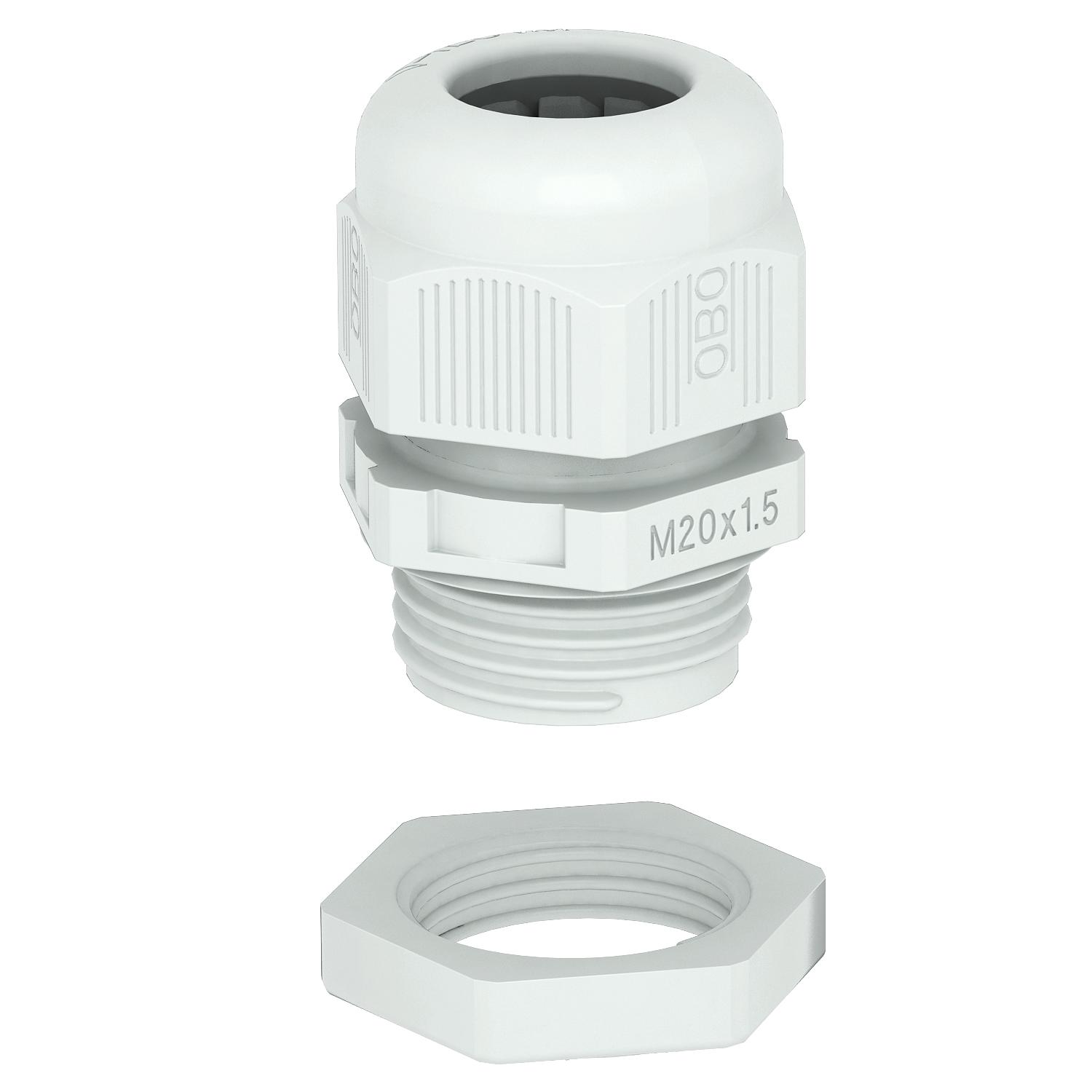

Presse-étoupe, filetage métrique, kit avec contre-écrou, gris clair
Réf. 2022776 | EAN 4012195860990
- Description du produit
-
Description du produitLa façon la plus rapide et la plus simple pour garantir une décharge de traction et une étanchéité avec des presse-étoupes sur des boîtes de dérivation et des boîtiers est l'utilisation des presse-étoupes V-TEC VM OBO éprouvés. Grâce à la lèvre d'étanchéité intégrée et à la technique de lamelles OBO spéciale, l'indice de protection IP68 est atteint. La décharge de traction et l'étanchéité sont contrôlées selon la norme DIN EN 62444
Pas de vis: Métrique Une fois assemblée par vis, l'installation est quasiment éternelle : l'adaptation optimale des filetages avec le pas adapté garantit une résistance aux secousses à long terme.
Applications : des habitations privées équipées de boîtes de dérivation aux applications industrielles dans les coffrets de distribution.
Plage de température: -20°C à +65°C
-
- Caractéristiques techniques
-
Caractéristiques techniques

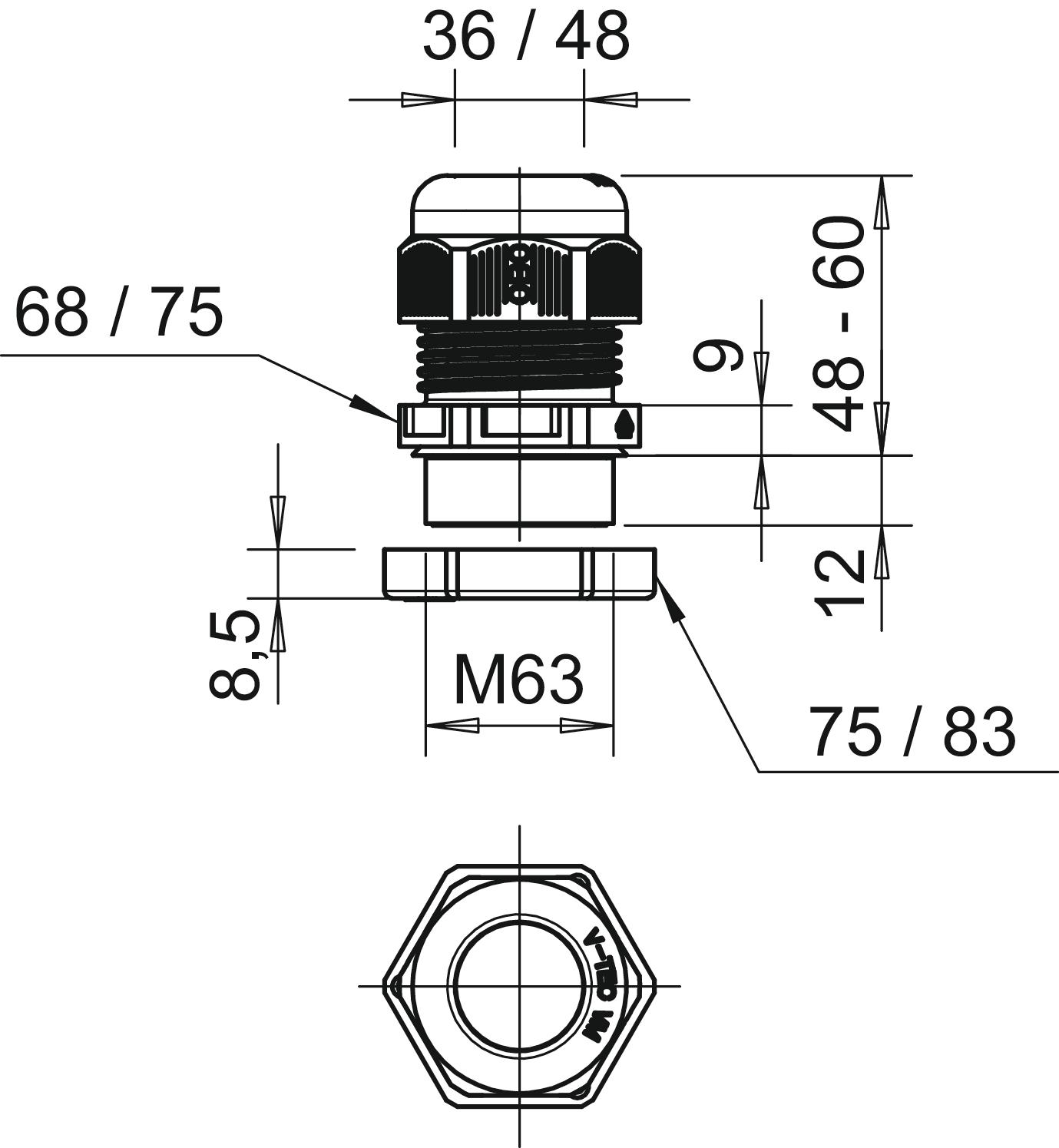

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 48 mm Capacité d’étanchéité D min. 36 mm Cote E1 (mm) 75 mm Cote E2 83 mm Cote L1 12 mm Cote L2 9 mm Cote L3 8,5 mm Couleur gris clair; RAL 7035 Couple de serrage instable 15 Nm Diamètre nominal du filetage 63 Dimension M63 Dimension L max. 60 mm Dimension L min. 48 mm Eclateur antidéflagrant non Empreinte CO₂ (GWP) du berceau à la porte 0,4747 kg CO₂e / 1 Pièce Filetage M63 x 1,5 Indice de protection IP68 Longueur de filetage 12 mm Matériau Polyamide Modèle droit Ouverture de clé 1 68 mm Ouverture de clé 2 75 mm Pas de filetage 1,5 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction oui Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Presse-étoupe pour câbles plats non Protection antiflexion non Renforcé par fibres de verre non Résistant aux flammes selon la norme VDE 0471/DIN 695 partie 2-1, température de test 650 °C Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage métrique - Tous les types
-
Tous les types
- Téléchargements
-
Fiche technique V-TEC VM63+ LGR / 2022776 , 0.23MB , pdfDéclaration de conformité UE V-TEC VM63+ LGR / 2022776 , 0.13MB , pdfDéclaration de conformité du Royaume-Uni V-TEC VM63+ LGR / 2022776 , 0.09MB , pdfREACH Déclaration de conformité V-TEC VM63+ LGR / 2022776 , 0.12MB , pdfRoHS Déclaration de conformité V-TEC VM63+ LGR / 2022776 , 0.13MB , pdfApprobation Certificat UL V-TEC VM , 0.04MB , pdfInstructions de montage Instructions de montage V-TEC VM.. ..x.. , 2.00MB , pdf
