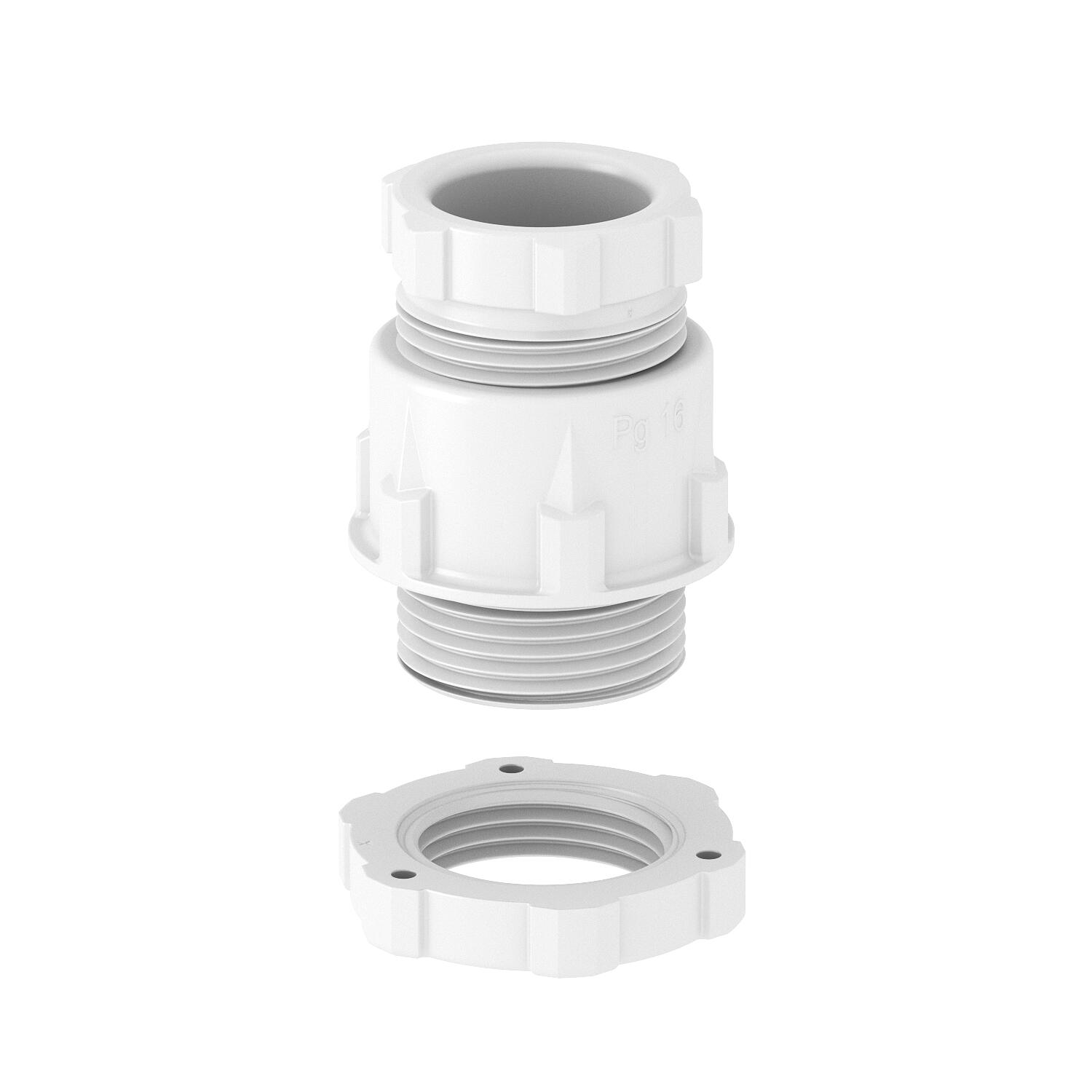

Presse-étoupe conique, filetage PG, gris clair
Réf. 2038446 | EAN 4012196688906
- Description du produit
-
Description du produitPresse-étoupe standard, forme A selon DIN 46320 avec joint simple en NR/SBR
Filetage de raccordement selon DIN 40430
Type de protection : avec bague d’étanchéité filetée de raccordement IP 65, sans bague d’étanchéité filetée de raccordement IP 54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
-
- Caractéristiques techniques
-
Caractéristiques techniques
Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 40 mm Capacité d’étanchéité D min. 37 mm Cote D2 70 mm Cote D3 50 mm Cote E1 (mm) 70 mm Cote E2 50,3 mm Cote E3 78 mm Cote L1 14 mm Cote L2 27 mm Cote L3 9 mm Cote L4 18,5 mm Couleur gris clair; RAL 7035 Diamètre nominal du filetage 48 Dimension PG48 Dimension D4 45,5 mm Dimension L max. 48 mm Dimension L min. 8 mm Eclateur antidéflagrant non Filetage Pg 48 Indice de protection IP65 Matériau Polystyrène Modèle droit Ouverture de clé 1 65 mm Ouverture de clé 2 60 mm Ouverture de clé 3 70 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction non Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Protection antiflexion non Renforcé par fibres de verre non Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage PG - Tous les types
- Téléchargements
-
Fiche technique 106+PG48 MG LGR / 2038446 , 0.21MB , pdfDéclaration de conformité UE 106+PG48 MG LGR / 2038446 , 0.13MB , pdf
