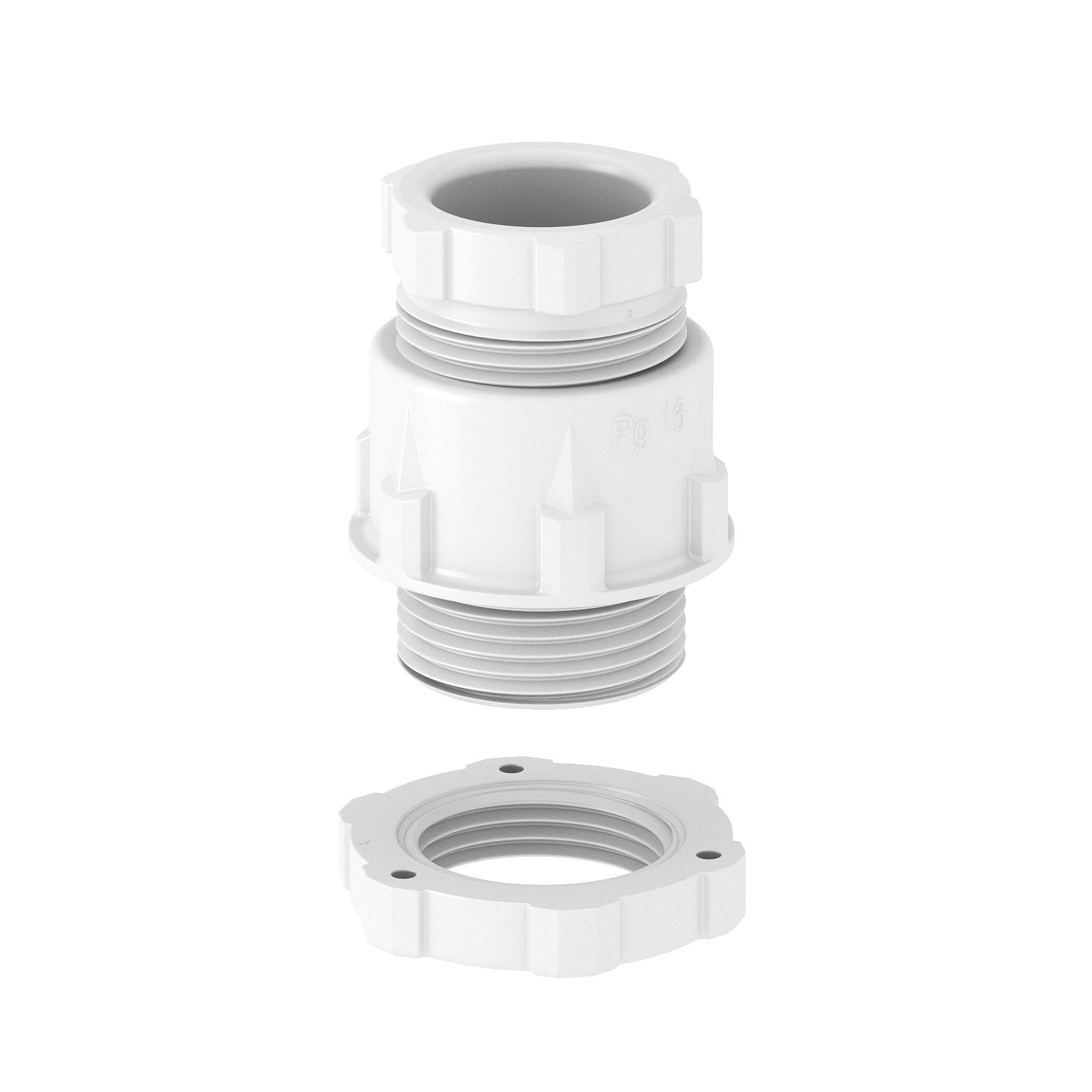

Presse-étoupe conique, filetage PG, gris clair
Réf. 2038434 | EAN 4012196688746
- Description du produit
-
Description du produitPresse-étoupe standard, forme A selon DIN 46320 avec joint simple en NR/SBR
Filetage de raccordement selon DIN 40430
Type de protection : avec bague d’étanchéité filetée de raccordement IP 65, sans bague d’étanchéité filetée de raccordement IP 54.
Conseil : Presse-étoupe en polystyrène, à serrer modérément en raison du risque de formation de fissures dues à la contrainte !
résistant aux chocs
-
- Caractéristiques techniques
-
Caractéristiques techniques

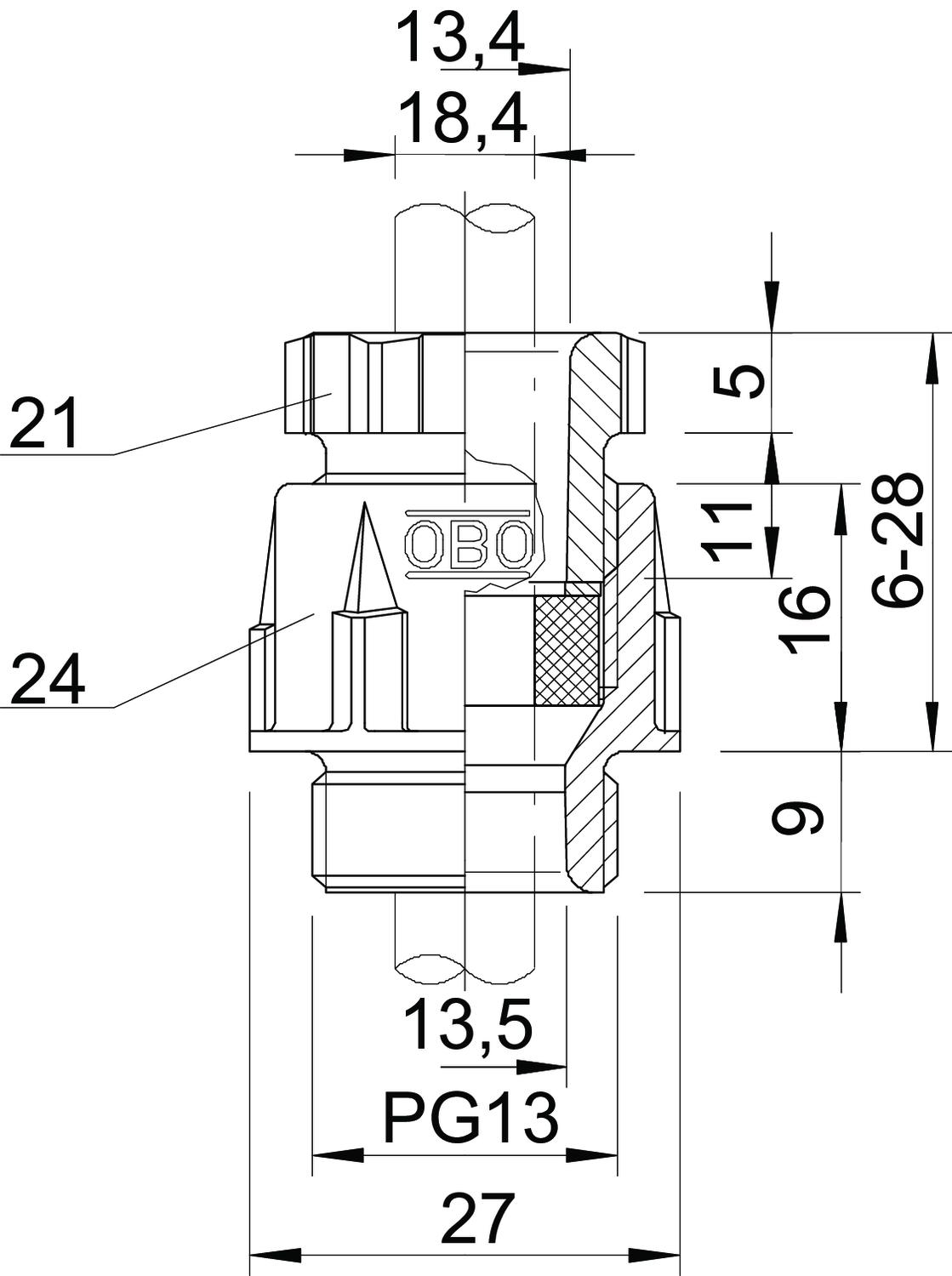

Anti-chocs non Avec contre-écrou non Bague d'étanchéité à usage multiple non Capacité d’étanchéité D max. 13 mm Capacité d’étanchéité D min. 9 mm Cote D2 27 mm Cote D3 13,4 mm Cote E1 (mm) 27 mm Cote E2 13,4 mm Cote E3 29 mm Cote L1 9 mm Cote L2 16 mm Cote L3 5 mm Cote L4 10,8 mm Couleur gris clair; RAL 7035 Diamètre nominal du filetage 13,5 Dimension PG13 Dimension D4 13,5 mm Dimension L max. 28 mm Dimension L min. 6 mm Eclateur antidéflagrant non Filetage Pg 13,5 Indice de protection IP65 Matériau Polystyrène Modèle droit Ouverture de clé 1 24 mm Ouverture de clé 2 21 mm Ouverture de clé 3 27 mm Plage de températures d’utilisation max. 65 °C Plage de températures d’utilisation min. -20 °C Possibilité de décharge de traction non Pour zone explosive sans Pour zone explosive gaz sans Pour zone explosive poussières sans Presse-étoupe divisible non Protection antiflexion non Renforcé par fibres de verre non Sans halogène oui Type d'étanchéité Bague d'étanchéité Type de filetage PG - Tous les types
