Attention : Cet article n'est plus actif.
Vous pouvez trouver l’article actuel ici : 1488568 / Support clamp, multifunctional
- Description du produit
-
Description du produit

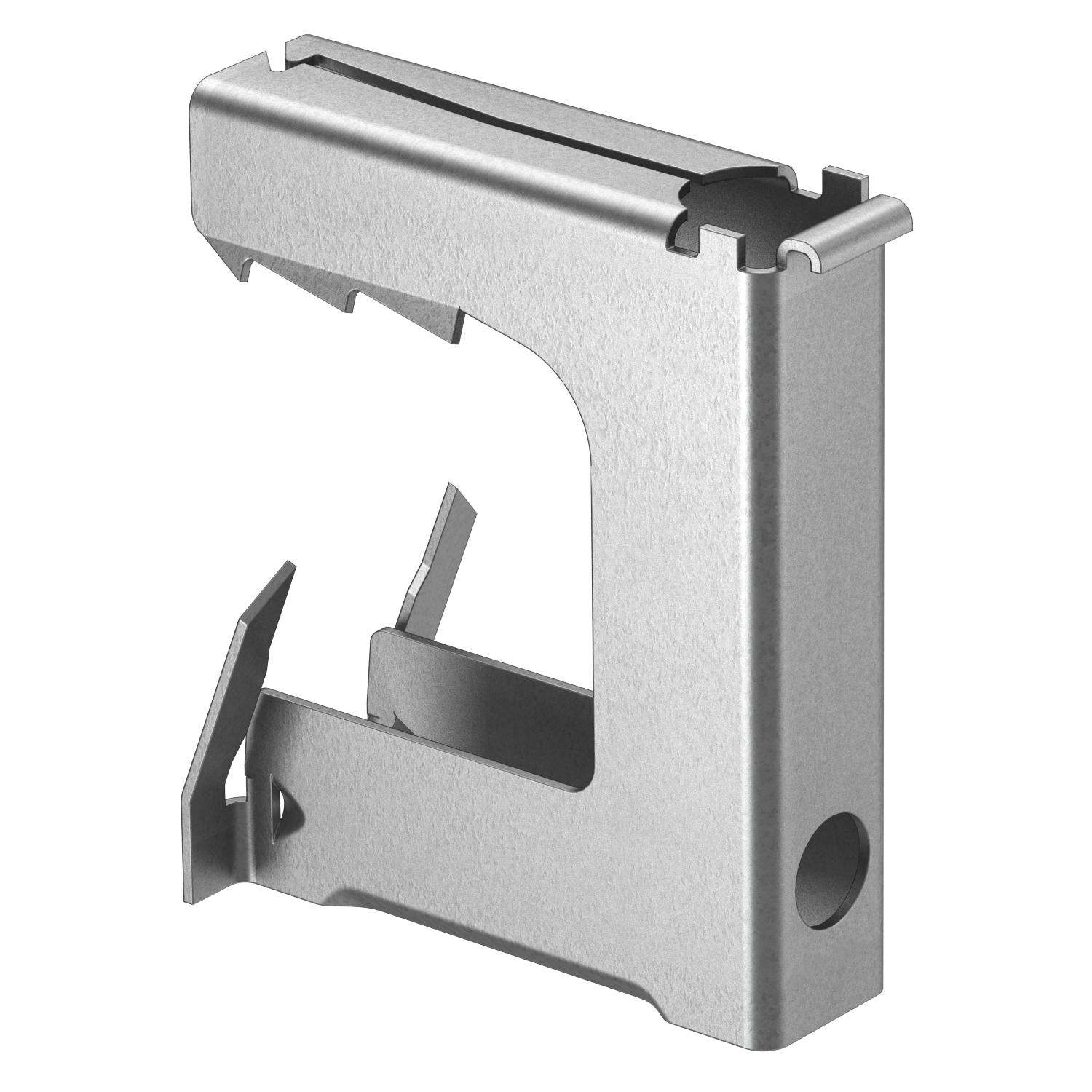

Pince de fixation multifonctionnelle convient à la fixation de câbles, de tubes de protection et de chemins de câbles sur des poutres en acier de toutes tailles (un seul clip pour toutes les applications). La pince de fixation permet des applications diverses en raison des différentes possibilités de fixation. La pince de fixation du faisceau peut être installée rapidement et efficacement sans soudure ni perçage. Elle se monte simplement par frappe ou par glissement. La pince de fixation du faisceau peut être utilisée à l'intérieur comme à l'extérieur.
- Caractéristiques techniques
-
Caractéristiques techniques
À charnière non Charge de rupture 1,2 kN Charnière ajustable non Dimension 16-24mm Épaisseur de bride F max. 24 mm Épaisseur de bride F min. 16 mm Matériau Acier Surface galvanisé, MAGNI 565 Type de fixation Bornes Type/élément de raccordement autres Dimensions

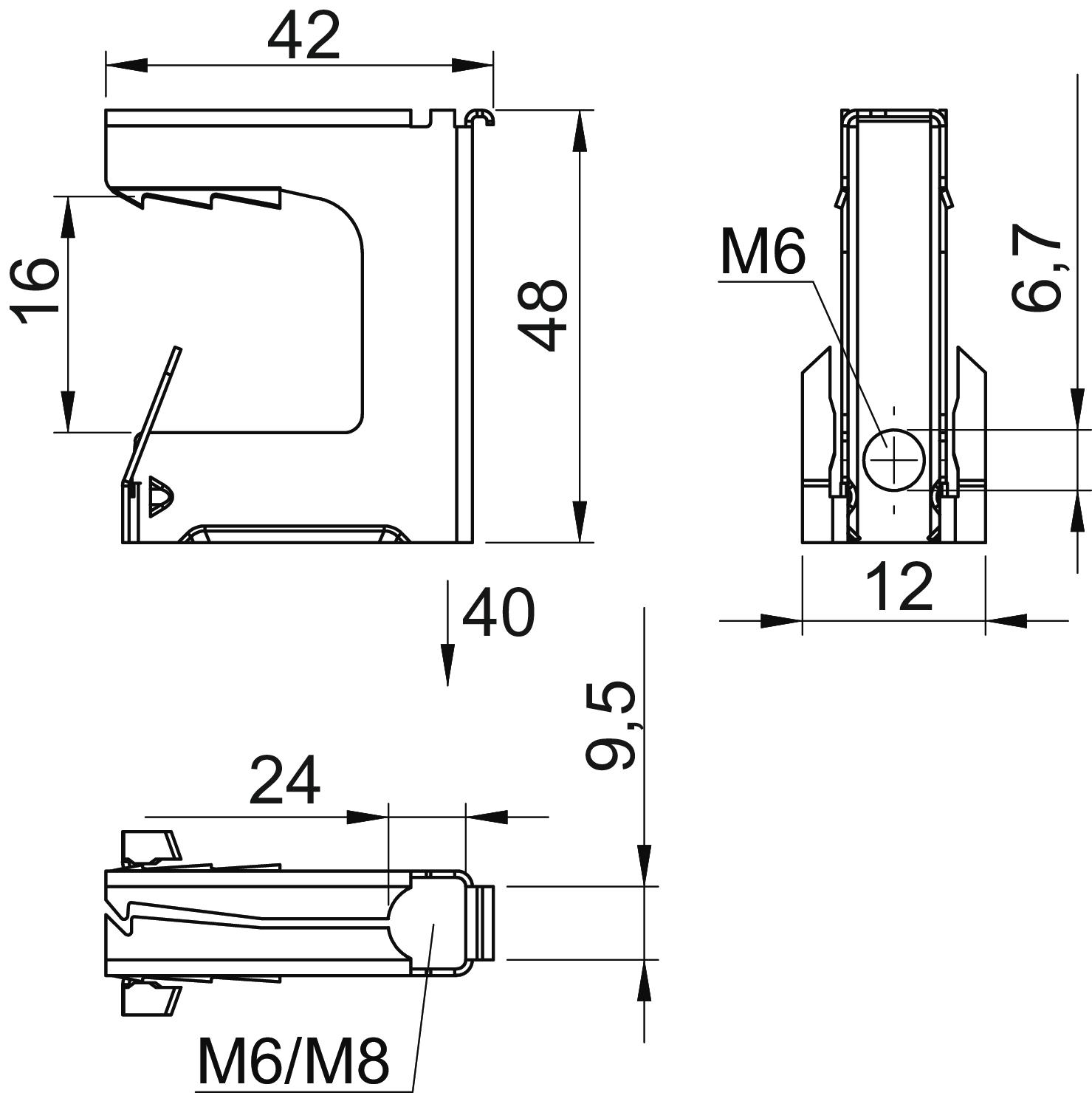

Cote A 24 mm Cote B 42 mm Cote F 40 mm Dimension d min. 12 mm Dimension E 38,2 mm Dimension G (mm) 28 Dimension H 48 mm Hauteur 48 mm Largeur 42 mm - Tous les types
- Téléchargements
-
Fiche technique TK MULTI 24 / 1485148 , 0.23MB , pdf
