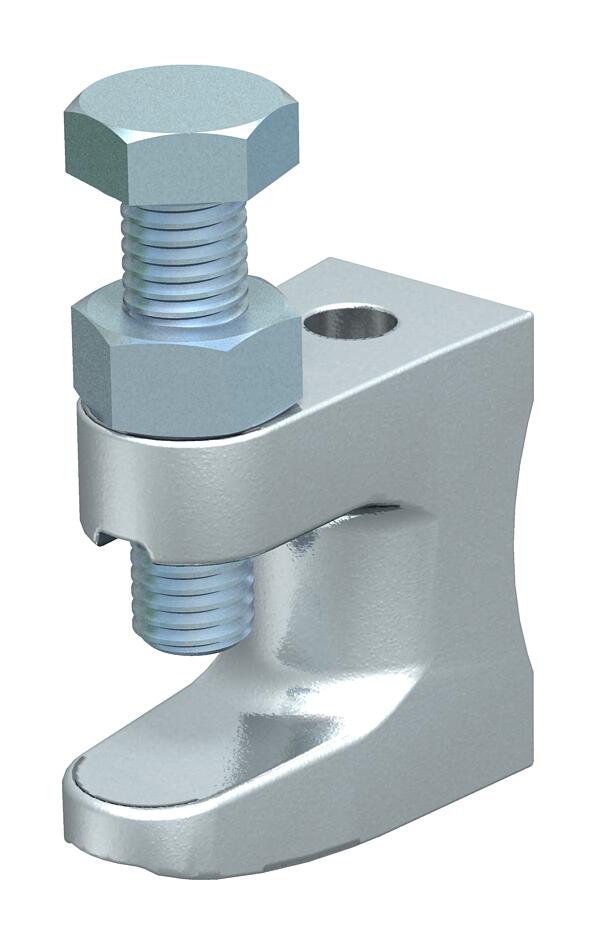

Pince de fixation à vis, avec filetage

Réf. / Type

Longueur

Largeur

Hauteur

Épaisseur de bride F max.

Charge de rupture

Description du produit

Description du produit

Avec filetage.

Couple de serrage max.: 18 Nm

Caractéristiques techniques

À charnière	non
Charge de rupture	2,5 kN
Charnière ajustable	non
Convient pour la tige filetée métrique	10

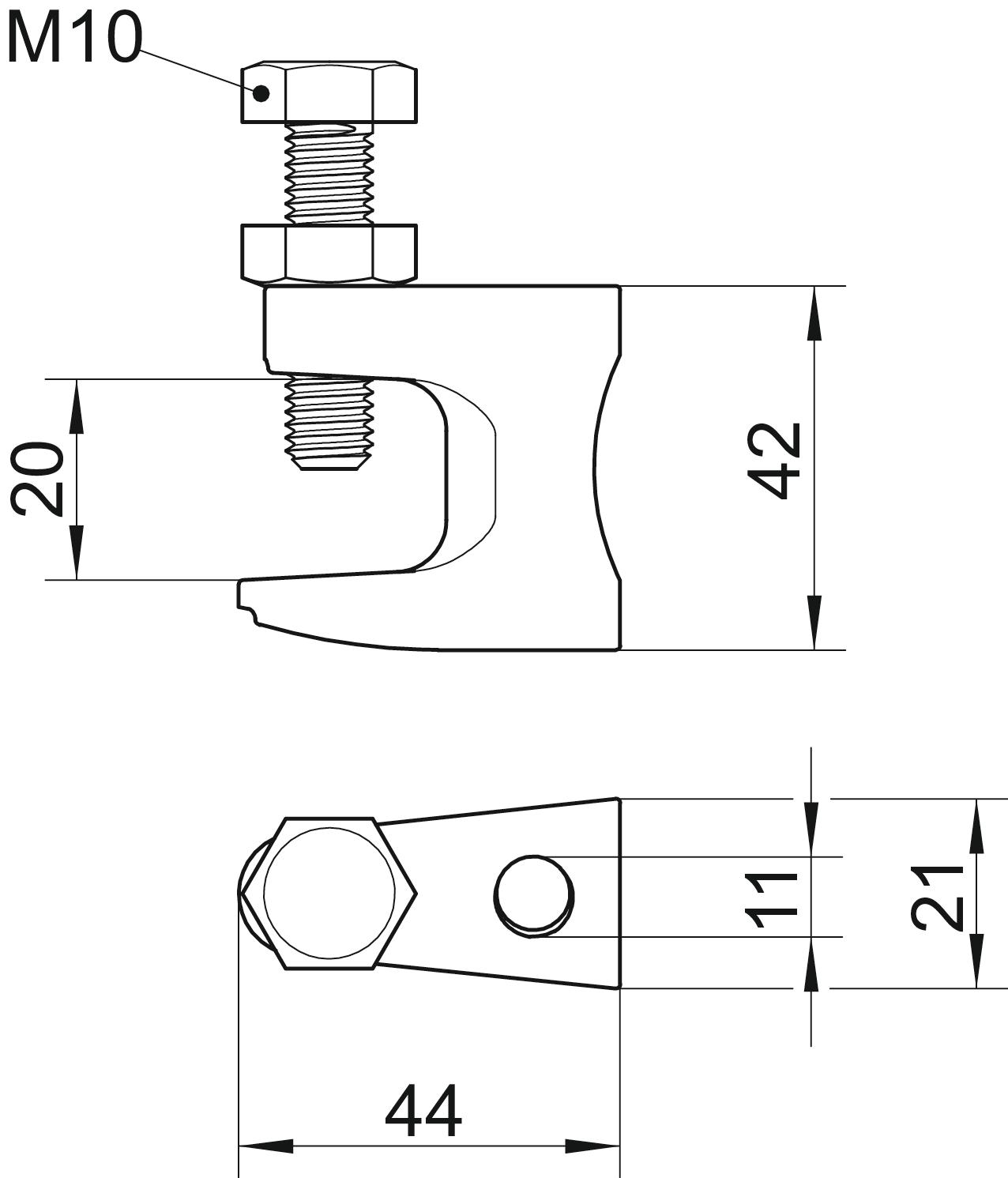

Cote B	21 mm
Cote F	20 mm
Cote L	44 mm
Dimension	0-19mm
Dimension G (mm)	M10
Dimension H	42 mm

Épaisseur de bride F max.	20 mm
Filetage, métrique	10
Hauteur	42 mm
Largeur	21 mm
Longueur	44 mm
Matériau	fonte malléable
Max. Couple de serrage	18 Nm
Type de fixation	visser
Type/élément de raccordement	Filetage

Tous les types

Tous les types

Type	Longueur	Largeur	Hauteur	Épaisseur de bride F max.	Charge de rupture	Réf.	Quantité	Plus petite unité de vente
FL1-G M8 TG	38 mm	19 mm	35 mm	18 mm	1,2 kN	1488074	Pièce	50 Pièce
FL2-G M10 TG	44 mm	21 mm	42 mm	20 mm	2,5 kN	1488082	Pièce	50 Pièce
FL3-G M12 TG	58 mm	23,5 mm	54 mm	26 mm	3,5 kN	1488090	Pièce	25 Pièce
