Pièce en T 85 FS
Réf. 6038212 | EAN 4012197346867
- Description du produit
-

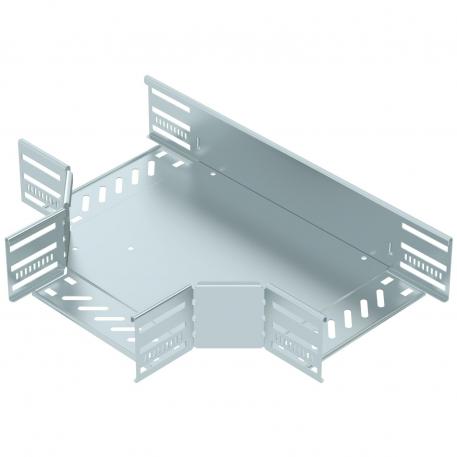

Description du produitPièce en T pour créer une dérivation horizontale, pièce de forme pour chemins de câbles encliquetables et vissables d’une hauteur d’aile de 85 mm. Montage sans vis avec bornes doubles ou raccord vissé avec vis à tête bombée FRS et écrous à rondelle sertie M6. Utilisable en intérieur. Le matériel de fixation doit être commandé séparément.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Acier inoxydable, teint non Cote B 200 mm Couleur zinc Dimension 85x200 Épaisseur de longeron 1,25 mm Épaisseur de tôle 0,8 mm Forme de construction Pièce en Té horizontal Hauteur 85 mm Largeur 200 mm Largeur de la dérivation 200 mm Maintien en fonction non Matériau Acier Modèle longue portée non Nombre de vis recommandé 24 St. Plage de températures d’utilisation max. 120 °C Plage de températures d’utilisation min. -20 °C Schéma de perçage NATO non Surface galvanisé par bande Type de raccord du système de chemin de câble vissé(e)/serré(e) Version du connecteur raccord intégré - Tous les types
-
Tous les types
-
Accessoires système
Produits Type Réf. Quantité Plus petite unité de vente
Couvercle pour pièce en T FS
RTD 200 FS 6038604 1 Pièce Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Borne double pour montage de pièces de forme A2
DOP A2 6035998 10 Pièce - Téléchargements
-
Fiche technique RT 820 FS / 6038212 , 0.22MB , pdfDéclaration de conformité UE RT 820 FS / 6038212 , 0.17MB , pdfDéclaration de conformité du Royaume-Uni RT 820 FS / 6038212 , 0.14MB , pdfREACH Déclaration de conformité RT 820 FS / 6038212 , 0.12MB , pdfRoHS Déclaration de conformité RT 820 FS / 6038212 , 0.13MB , pdfInstructions de montage Rastbare Kabelrinnensysteme Magic , 11.60MB , pdfInstructions de montage Schraubbare Kabelrinnen mit Formteilen zum Schrauben und Klemmen , 5.42MB , pdf
