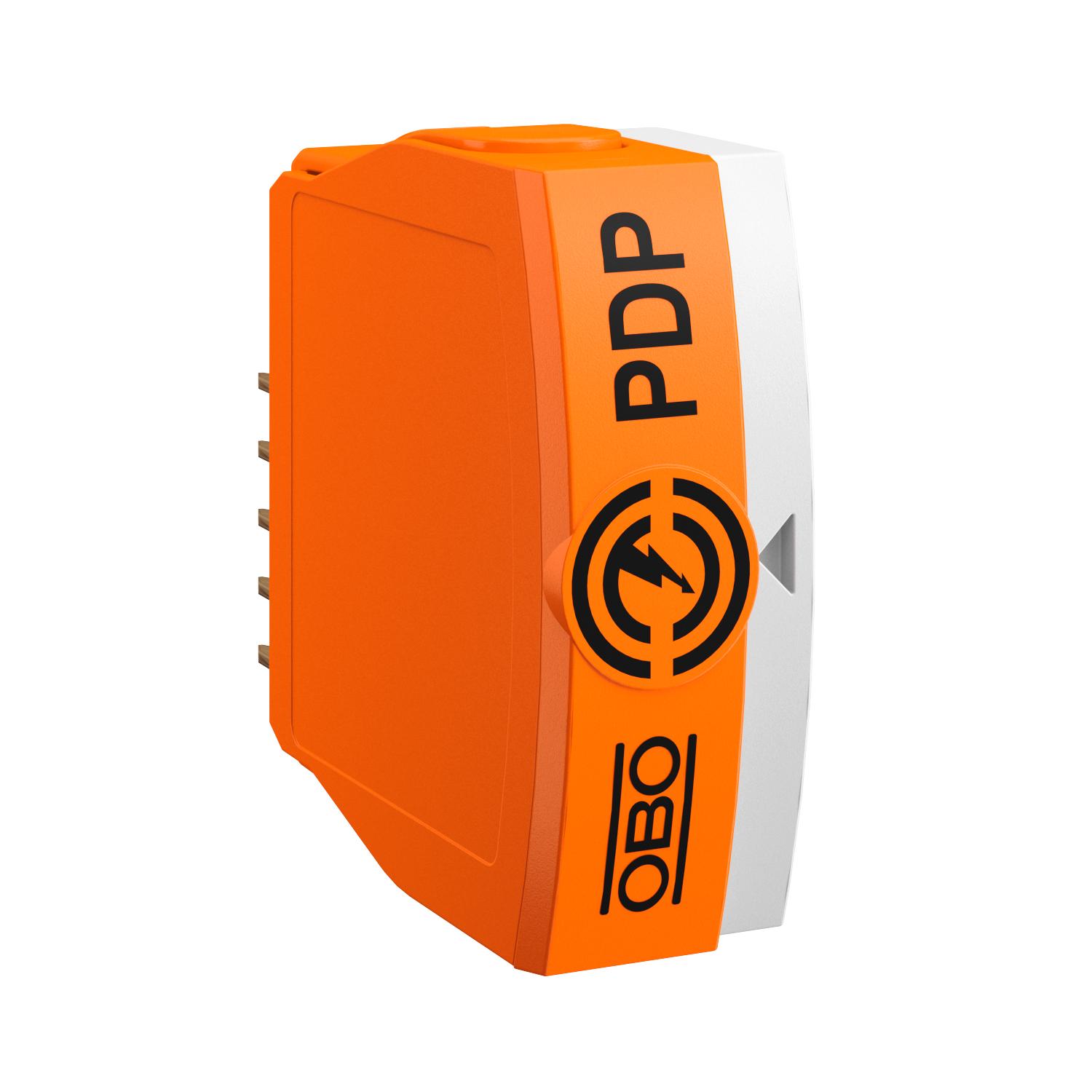

PDP cover, 2-pin, with OS, 24 V
Réf. 5080426 | EAN 4012196745951
- Description du produit
-
Description du produitUpper part, plug-in data cable protection, type 1+2/D1+C2, for use in measurement, control and regulation technology
• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm

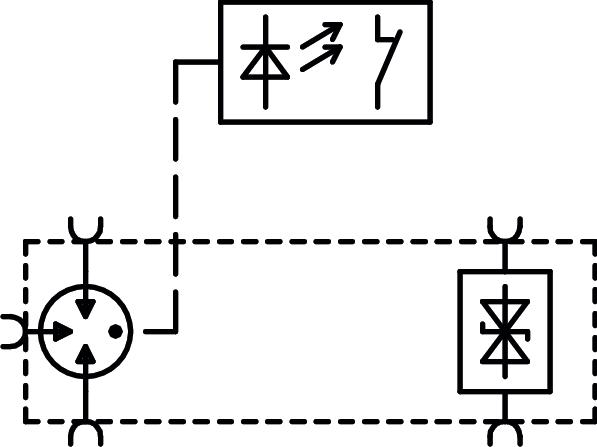

• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
-
- Caractéristiques techniques
-
Caractéristiques techniques

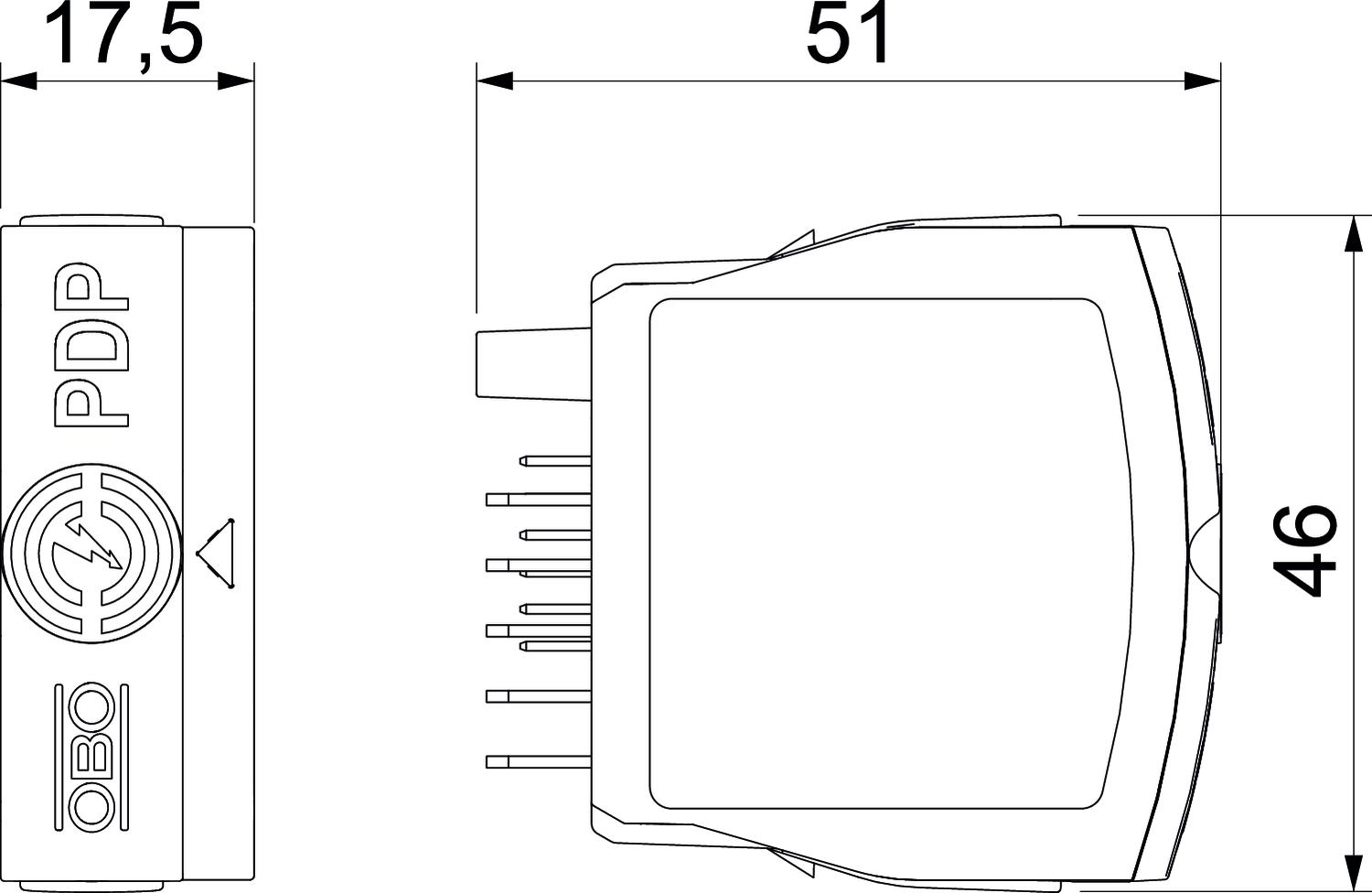

Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) ≤30 pF Capacité (ligne/terre) ≤30 pF Connectique Borne Courant de charge nominal CA 0,425 A Courant de charge nominal CC 0,6 A Courant de choc de décharge 2,5 kA Courant de choc de décharge total (10/350) 2,5 kA Courant de décharge nominal (8/20) 10 kA Courant de décharge nominal In selon C2 (total) 20 kA Courant de décharge total (8/20) 20 kA Dimension 24V Fréquence limite 100 MHz Hauteur 46 mm Indice de protection IP20 Kategorie Type 1+2 / D1+C2 Largeur 17,5 mm Longueur 51 mm Mise à la terre par : Circuit de raccordement/rail DIN Montage Entrée/sortie Bornes à vis Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage direct Raccordement du blindage disponible oui Résistance au courant de choc fil - fil 10 kV / 5 kA Résistance au courant de choc fil - terre 10 kV / 5 kA Résistance longitudinale 1.2 ± 5% Résistance série par voie 1,2 Ω ± 5% Section de raccordement flexible max. 1,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II SPD selon CEI 61643-21 Classe I+II / D1+C2 Tension max. permanente CA 21 V Tension max. permanente CC 30 V Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique PDP-P-2-24-OS / 5080426 , 0.28MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité UE PDP-P-2-24-OS / 5080426 , 0.11MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfInstructions de montage Steckbarer Datenleitungsschutz PDP-OS 24V , 6.19MB , pdf
