Description du produit

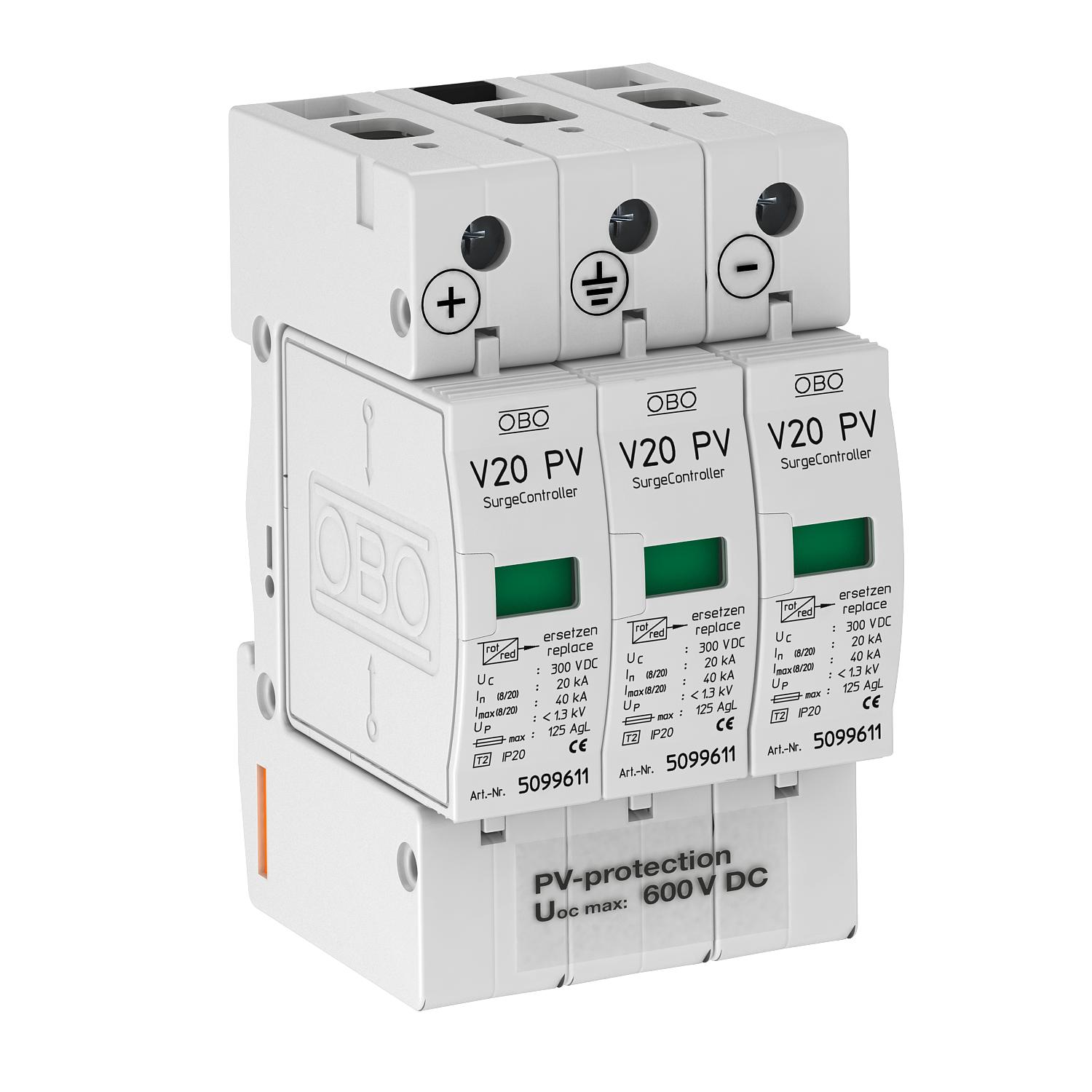

Parafoudre V20, type 2, pour installations photovoltaïques
• Unité complète composée d'un parafoudre à varistance débrochable avec dispositif de coupure

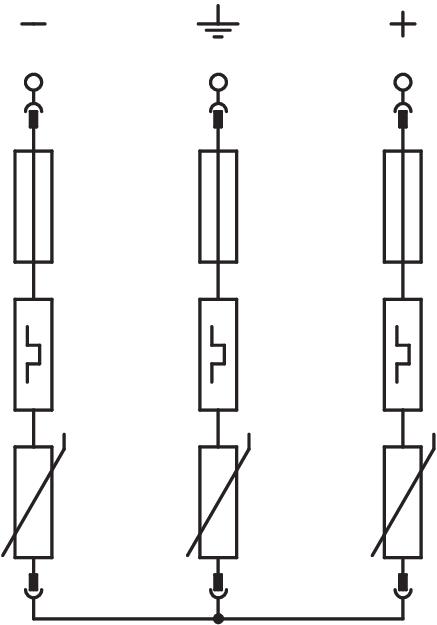

• Circuit en Y résistant aux défauts selon EN 50539-12
• Liaison équipotentielle de protection contre les surtensions selon NF C 15-100 Partie 4-44 (IEC 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle
• Excellent niveau de protection DC : < 2,6 kV (Uoc max = 600 V DC)
• Parafoudre débrochable avec dispositif de coupure thermodynamique et voyant d'état
• Parafoudre à varistance d'oxyde de zinc encapsulé à utiliser dans les coffrets de distribution
Application : installations PV avec protection extérieure contre la foudre isolée, ou sans protection extérieure
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 125 A Classe d'essais type 2 oui Coupe-feu non Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge nominal (8/20) 20 kA Dimension 600V DC Indice de protection IP20 Modèle 3 pôles PV Modèle 3 Niveau de protection fil/fil < 2,6 V Niveau de protection fil/terre < 2,6 V Protection max contre les surintensités côté réseau 125 Report d'alarme non Section de conducteur flexible (à fils de faible diamètre) min. 25 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 600 Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CC (PV) Type de montage Rail DIN 35 mm Type du réseau autres Type selon EN 61643-11 Type 2 ZPF 1→2 - Tous les types
