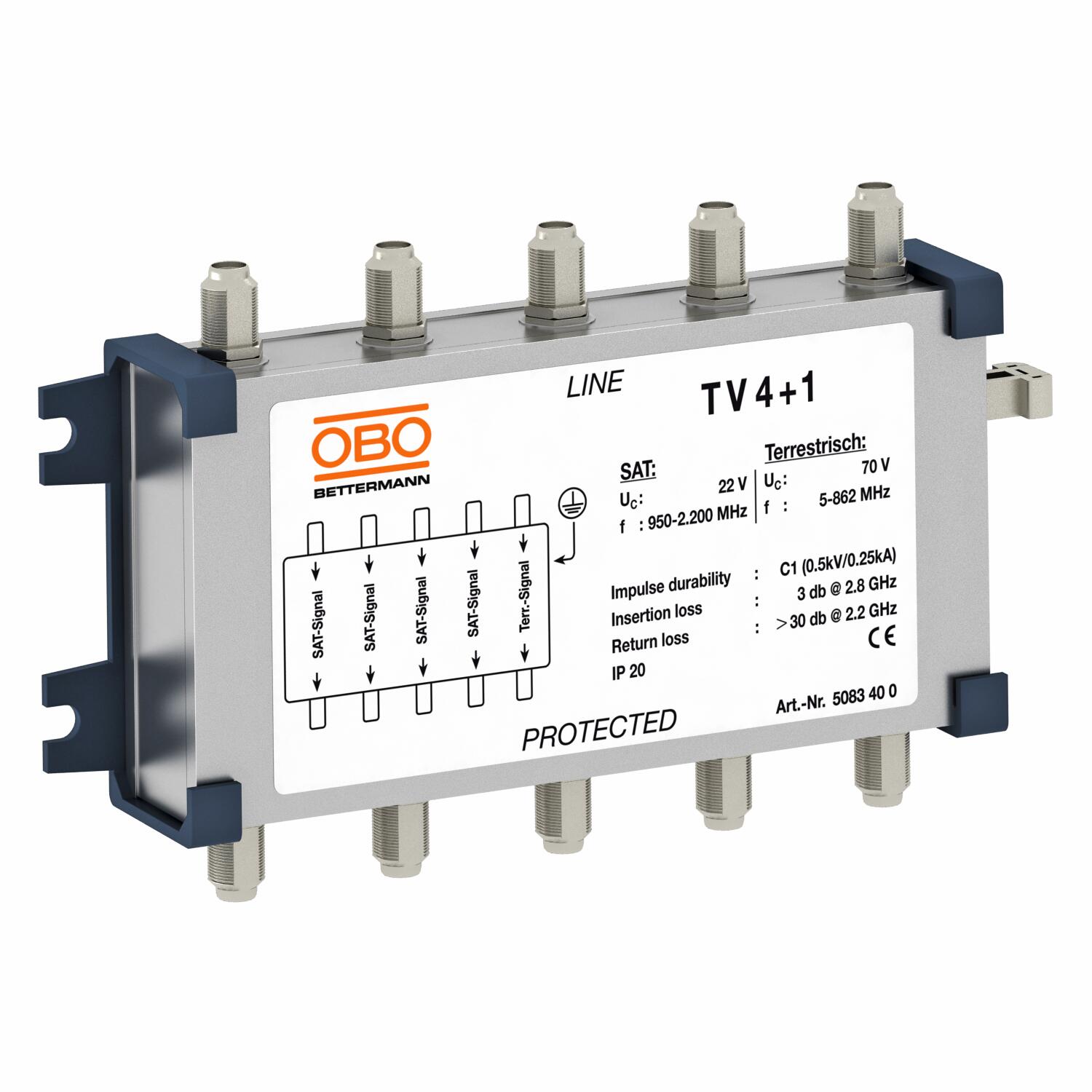

Parasurtenseur coaxiale pour câbles SAT et câbles Multiswitches
Réf. 5083400 | EAN 4012195022978
- Description du produit
-
Description du produitProtection coaxiale pour câbles de données de systèmes de réception TV
• Protection de quatre câbles SAT max
• Protection d'un câble terrestre par ex DVB-T.
• Montage facile à l'aide des vis et du support
• Avec connecteur F
• Comportement optimisé en transmission pour technologie 75 Ohm.
Application : protection des installations TV et SAT, des multiswitches, des récepteurs et récepteurs DVB-T
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement de réflexion >30 dB Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) <500 pF Capacité (ligne/terre) <500 pF Connectique SAT-F Contact de télécommunication non Courant de charge nominal CA 1,4 A Courant de charge nominal CC 2 A Courant de choc de décharge 2,5 kA Courant de choc de décharge total (10/350) 5 kA Courant de décharge total (8/20) 0,5 kA Courant décharge nominal | entrées SAT 300 A Dimension 70V Fréquence limite 2800 MHz Impédance caractéristique 75 Ω Indice de protection IP10 Kategorie Type 2+3 / C2+C1 Mise à la terre par : Circuit de raccordement Modèle Protection fine Modèle testé antidéflagrant non Niveau de protection <800 V Niveau de protection fil/fil <800 V Niveau de protection fil/terre <800 V Niveau de protection | entrée terrestre pour In <500 V Niveau de protection | entrées SAT pour In <45 V Nombre de pôles 5 Norme de contrôle CEI 61643-21 Onde | entrée terrestre 1 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage direct Raccordement du blindage disponible oui Résistance au courant de choc fil - fil C2: 10 kV / 5 kA (8/20µs) Résistance au courant de choc fil - terre C2: 10 kV / 5 kA (8/20µs) Résistance d’isolation >1 GΩ Signalisation sur l'appareil aucun SPD selon CEI 61643-21 Classe II+III / C2+C1 Supervision de parafoudre non Temps de réponse <1 ns Tension continue max. Uc | entrée terrestre 70 V Tension continue max. Uc | entrées SAT 22 V Tension max. permanente CA 130 V Tension max. permanente CC 185 V Type de ligne pour appareils de protection contre les surtensions Câble de données COAX ZPF 1→3 - Tous les types
