Parasurtenseur coaxial SMA : femelle/femelle
Réf. 5093277 | EAN 4012195867050
- Description du produit
-
Description du produitProtection coaxiale pour câbles de données
• Grande capacité d'écoulement de courant impulsionnel 2 x 2,5 kA (10/350)
• Montage facile, m = connecteur mâme, w = connecteur femelle
• Comportement optimisé en transmission
• Garantie 5 ans
• Avec connecteur SMA

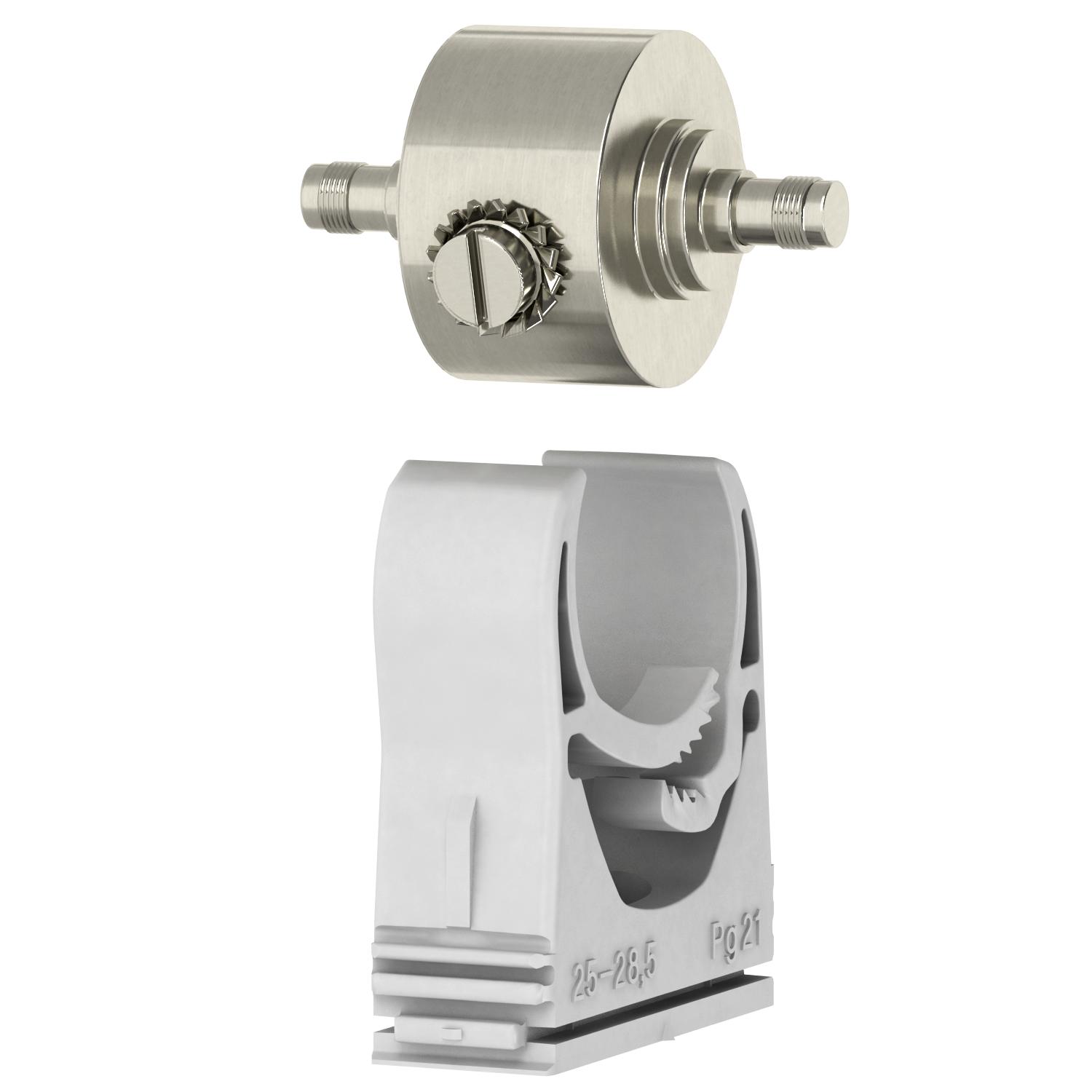

• Collier Multi-Quick OBO 25-28 inclus pour une installation facile
• Technologie 50 Ω
Application : technologie radio et données avec connecteur SMA
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement de réflexion ≥14 dB Affaiblissement d’insertion (insertion loss) ≤0,2 dB Capacité (ligne/ligne) <10 pF Capacité (ligne/terre) <10 pF Connectique SMA Contact de télécommunication non Courant de charge nominal CA 7 A Courant de charge nominal CC 10 A Courant de choc de décharge 2,5 kA Courant de choc de décharge total (10/350) 5 kA Courant de décharge total (8/20) 10 kA Dimension 130V Fréquence limite 3700 MHz Impédance caractéristique 50 Ω Indice de protection IP40 Kategorie Type 1+2 / D1+C2 Modèle testé antidéflagrant non Niveau de protection <800 V Niveau de protection fil/fil <800 V Niveau de protection fil/terre <800 V Nombre de pôles 1 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage direct Raccordement du blindage disponible oui Résistance au courant de choc fil - fil C2: 10 kV / 5 kA (8/20µs) Résistance au courant de choc fil - terre C2: 10 kV / 5 kA (8/20µs) Résistance d’isolation >1 GΩ Signalisation sur l'appareil aucun SPD selon CEI 61643-21 Classe I+II / D1+C2 Supervision de parafoudre non Tension max. permanente CA 130 V Tension max. permanente CC 185 V Type de ligne pour appareils de protection contre les surtensions Câble de données COAX ZPF 0→2 - Tous les types
