Parasurtenseur avec report d'alarme V20+NPE 3+N/PE | 280 | IP20

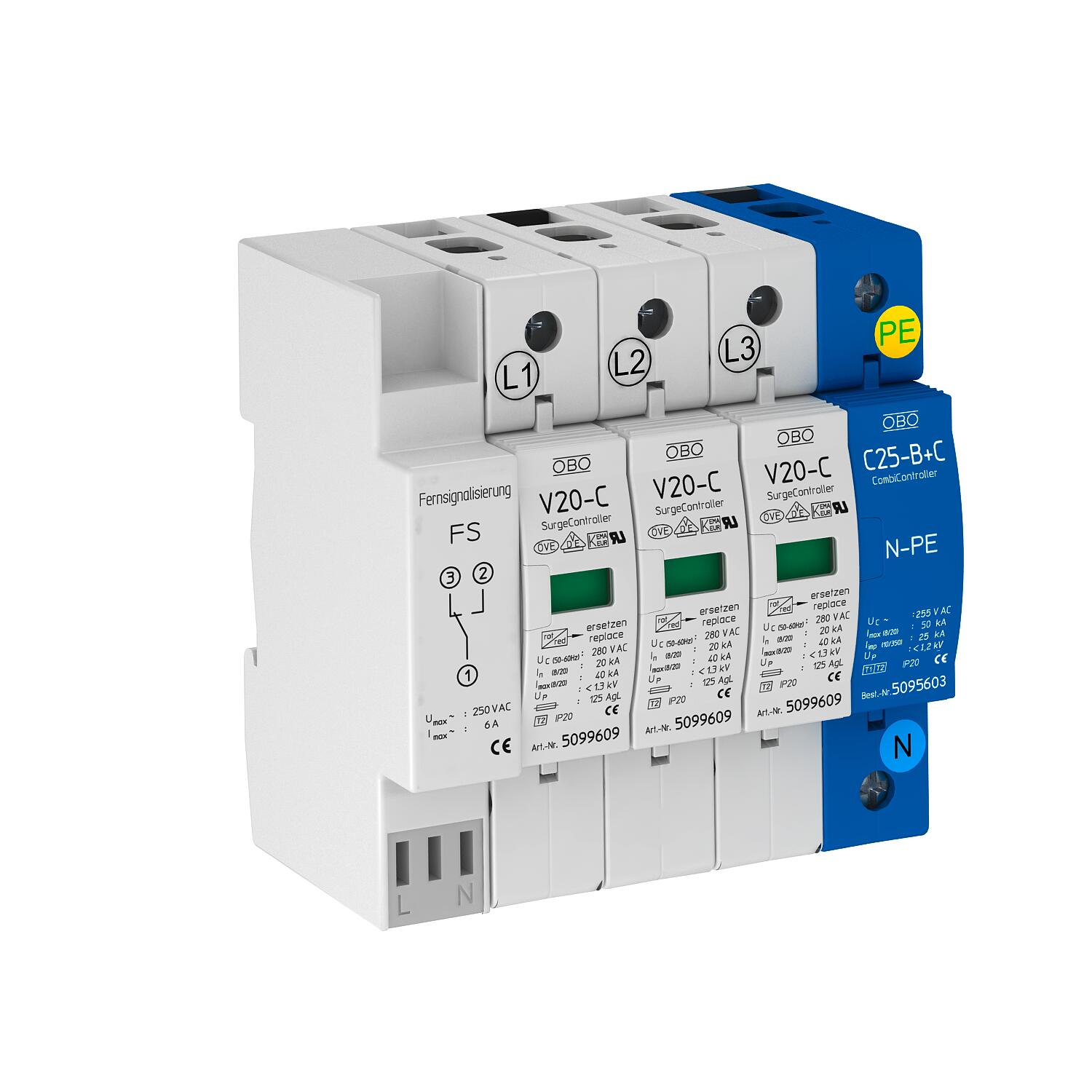

Parasurtenseur avec report d'alarme V20+NPE

Réf. 5095670 | EAN 4012195919513

Réf. / Type	5095670 / V20-C 3+NPEFS-A

Modèle	3+N/PE

Tension max. permanente CA	280 V

Indice de protection	IP20

Description du produit

Description du produit

Parasurtenseur de type 2

• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Convient aux systèmes de réseau TN et TT
• Cartouche enfichable, cartouche séparable du socle sans outil
• Avec dispositif de coupure thermodynamique
• Avec report d'alarme, contact inverseur libre de potentiel, pour surveiller le fonctionnement
• Avec indicateur visuel de défaut
• Grande capacité de conduction du courant avec une longue durée de vie
• Raccordements marqués

Exemple d'application : bâtiment résidentiel, maison unifamiliale et industrie
* Complet = couvercle et socle

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 µs) [total]	80 kA
Courant de décharge nominal (8/20)	20 kA
Courant décharge nominal (8/20 μs) [L-N]	20 kA
Dimension	280V
fusible de puissance intégré	non
Indice de protection	IP20
Modèle	3+N/PE
Modèle	3 pôles avec NPE ; avec FS, 280 V
Protection max contre les surintensités côté réseau	125
Section de conducteur flexible (à fils de faible diamètre) min.	25 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²

Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	280 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Type du réseau	TN
Type selon EN 61643-11	Type 2
ZPF	1→2
