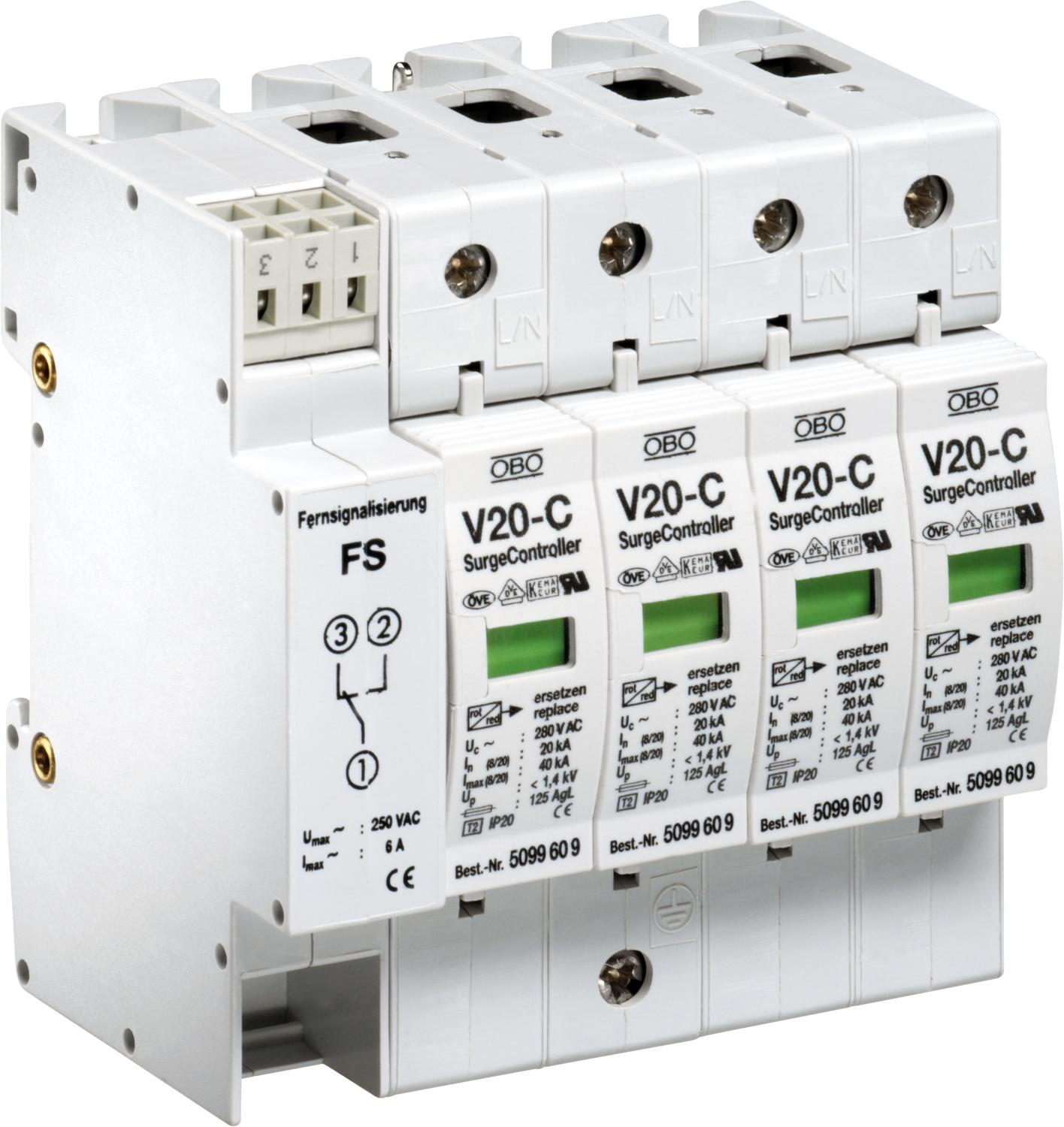

Parasurtenseur avec report d'alarme V20 4 | 280 | IP20

Parasurtenseur avec report d'alarme V20

Réf. 5096030 | EAN 4012195392774

Réf. / Type	5096030 / V20-C 4+FS-280A

Modèle	4

Tension max. permanente CA	280 V

Indice de protection	IP20

Description du produit

Description du produit

Parasurtenseur de type 2, 280 V

• Avec report d'alarme, contact inverseur libre de potentiel pour surveiller le fonctionnement
• Pour la liaison équipotentielle de protection contre les surtensions selon la norme VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle
• Parafoudre enfichable avec dispositif de coupure dynamique et voyant d'affichage du fonctionnement
• Varistance hautes performances

Application : liaison équipotentielle (ZPF 1 à 2) dans les tableaux principaux et divisionnaires.
* Complet = couvercle et socle

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 µs) [total]	80 kA
Courant de décharge nominal (8/20)	20 kA
Courant décharge nominal (8/20 μs) [L-N]	20 kA
Dimension	280V
fusible de puissance intégré	non
Indice de protection	IP20
Modèle	4 pôles complet avec FS, 280 V
Modèle	4
Protection max contre les surintensités côté réseau	125
Report d'alarme	oui
Section de conducteur flexible (à fils de faible diamètre) min.	25 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²

Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	280 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type du réseau	TN
Type selon EN 61643-11	Type 2
ZPF	1→2
