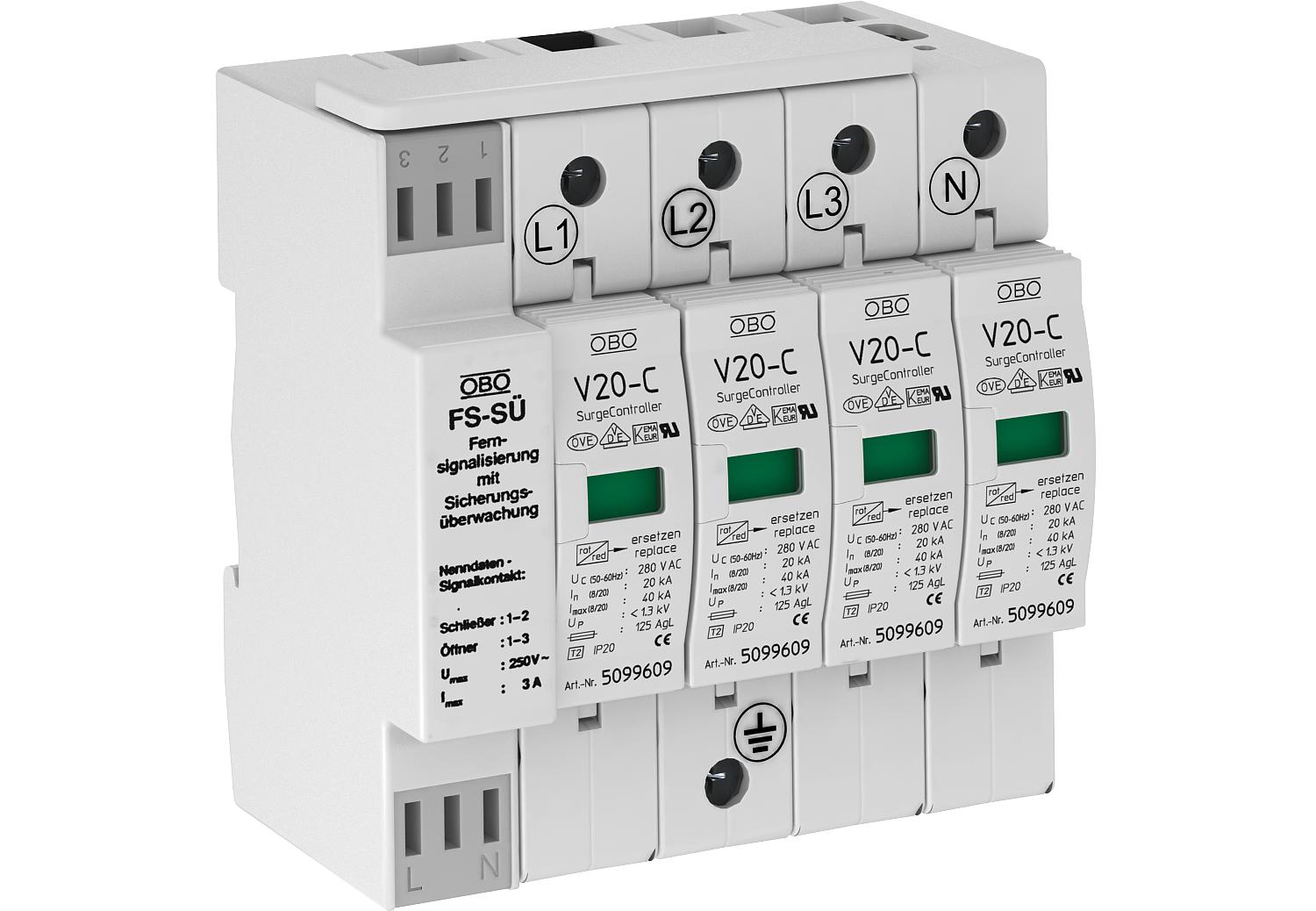

Parasurtenseur à 4 pôles avec contrôle de sécurité 280 V
Réf. 5096278 | EAN 4012195393252
- Description du produit
-
Description du produitParasurtenseur de type 2, prêt à raccorder avec report d'alarme et contrôle de tension
• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Convient aux systèmes de réseau TN

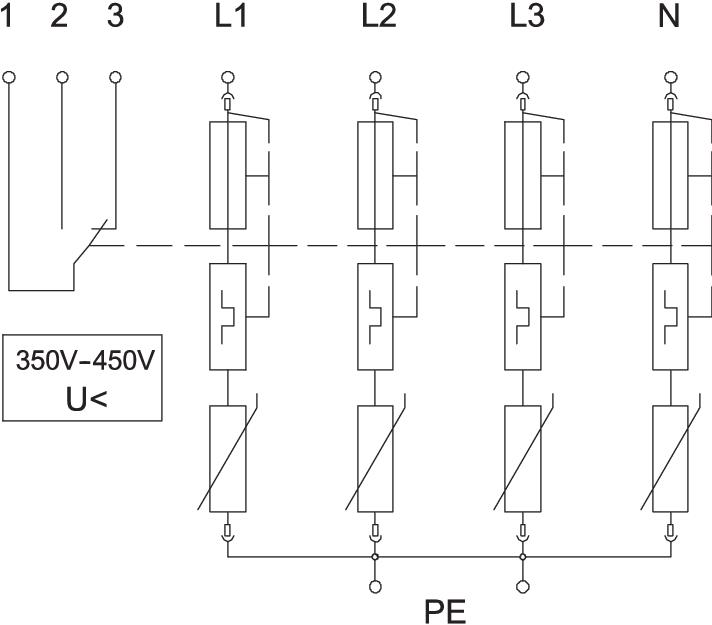

• Avec contrôle de tension des phases et surveillance du fonctionnement des cartouches de parafoudre
• Avec report d'alarme, contact inverseur libre de potentiel
• Cartouche enfichable, cartouche séparable du socle sans outil
• Avec dispositif de coupure thermodynamique
• Avec indicateur visuel de défaut
• Grande capacité de conduction du courant avec une longue durée de vie
* Complet = couvercle et socle
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 125 A Classe d'essais type 2 oui Coupe-feu non Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge maximal (8/20 µs) [total] 80 kA Courant de décharge nominal (8/20) 20 kA Courant décharge nominal (8/20 μs) [L-N] 20 kA Dimension 280V Empreinte CO₂ (GWP) du berceau à la porte 1,1936 kg CO₂e / 1 Pièce fusible de puissance intégré non Indice de protection IP20 Modèle 4 pôles avec FS-SÜ ; 280 V Modèle 4 Protection max contre les surintensités côté réseau 125 Report d'alarme non Section de conducteur flexible (à fils de faible diamètre) min. 25 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CA 280 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type de réseau TN oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type du réseau TN Type selon EN 61643-11 Type 2 ZPF 1→2 - Tous les types
- Téléchargements
-
Fiche technique V20-C 4+FS-SÜ / 5096278 , 0.27MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE V20-C 4+FS-SÜ / 5096278 , 0.06MB , pdfREACH Déclaration de conformité V20-C 4+FS-SÜ / 5096278 , 0.12MB , pdfRoHS Déclaration de conformité V20-C 4+FS-SÜ / 5096278 , 0.12MB , pdfApprobation Approbation VDE V20 , 0.12MB , pdfApprobation Certificat KEMA-KEUR V20 , 0.45MB , pdfApprobation Certificat EZU V20 , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
