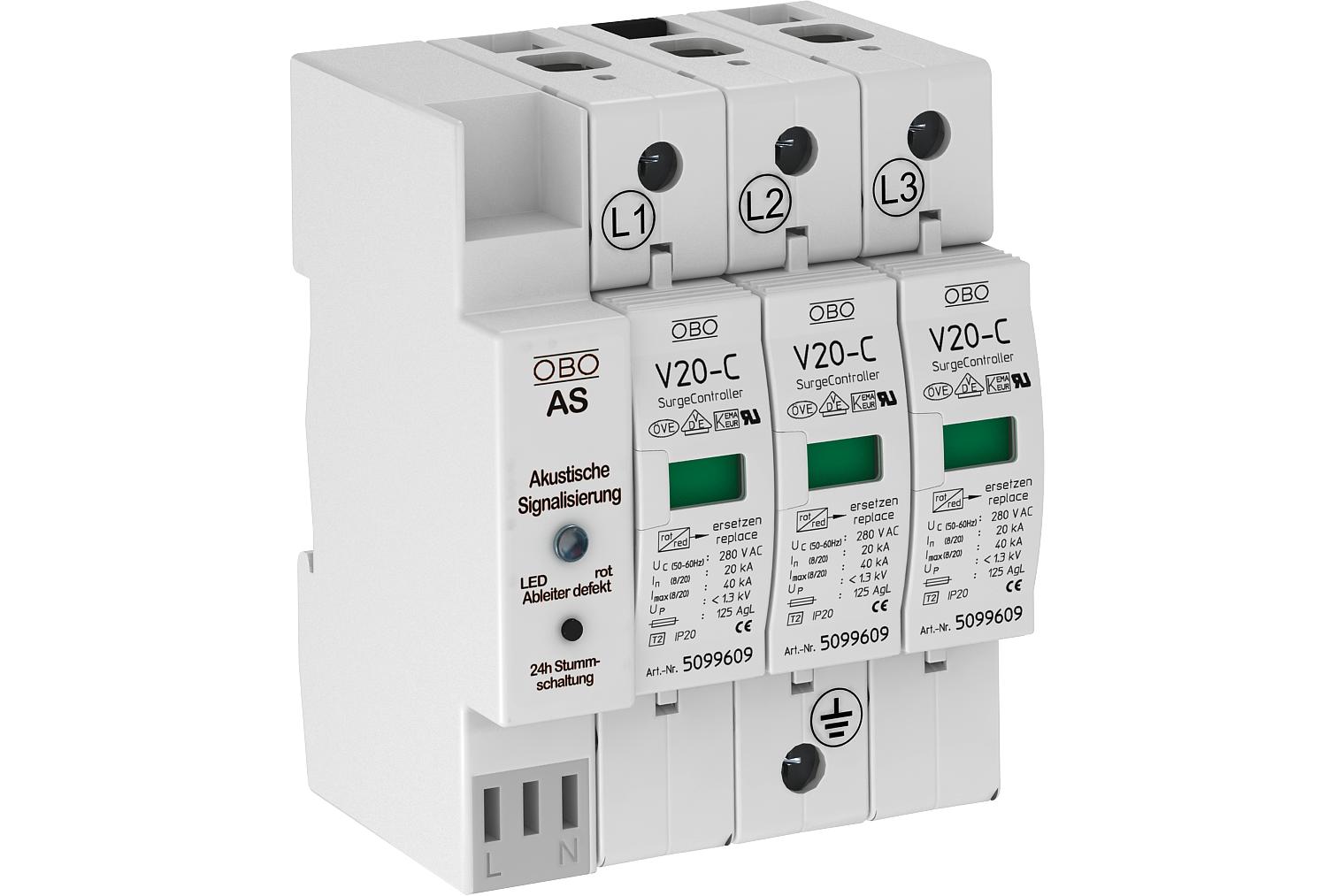

Parasurtenseur à 3 pôles avec signalisation sonore 280 V
Réf. 5096383 | EAN 4012195393733
- Description du produit
-
Description du produitParasurtenseur de type 2
• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Convient aux systèmes de réseau TN
• Cartouche enfichable, cartouche séparable du socle sans outil
• Avec dispositif de coupure thermodynamique
• Avec alarme sonore pour surveiller le fonctionnement, tonalité désactivable pendant 24 h
• Avec indicateur visuel de défaut
• Grande capacité de conduction du courant avec une longue durée de vie
• Raccordements marqués
Exemple d'application : bâtiment résidentiel, maison unifamiliale et industrie
* Complet = couvercle et socle
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 125 A Classe d'essais type 2 oui Coupe-feu non Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge maximal (8/20 µs) [total] 60 kA Courant de décharge nominal (8/20) 20 kA Courant décharge nominal (8/20 μs) [L-N] 20 kA Dimension 280V Empreinte CO₂ (GWP) du berceau à la porte 1,0027 kg CO₂e / 1 Pièce fusible de puissance intégré non Indice de protection IP20 Modèle 3 pôles avec AS ; 280 V Modèle 3 Protection max contre les surintensités côté réseau 125 Report d'alarme non Section de conducteur flexible (à fils de faible diamètre) min. 25 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique et sonore SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CA 280 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type de réseau TN oui Type de réseau TN-C oui Type du réseau TN Type selon EN 61643-11 Type 2 ZPF 1→2 - Tous les types
