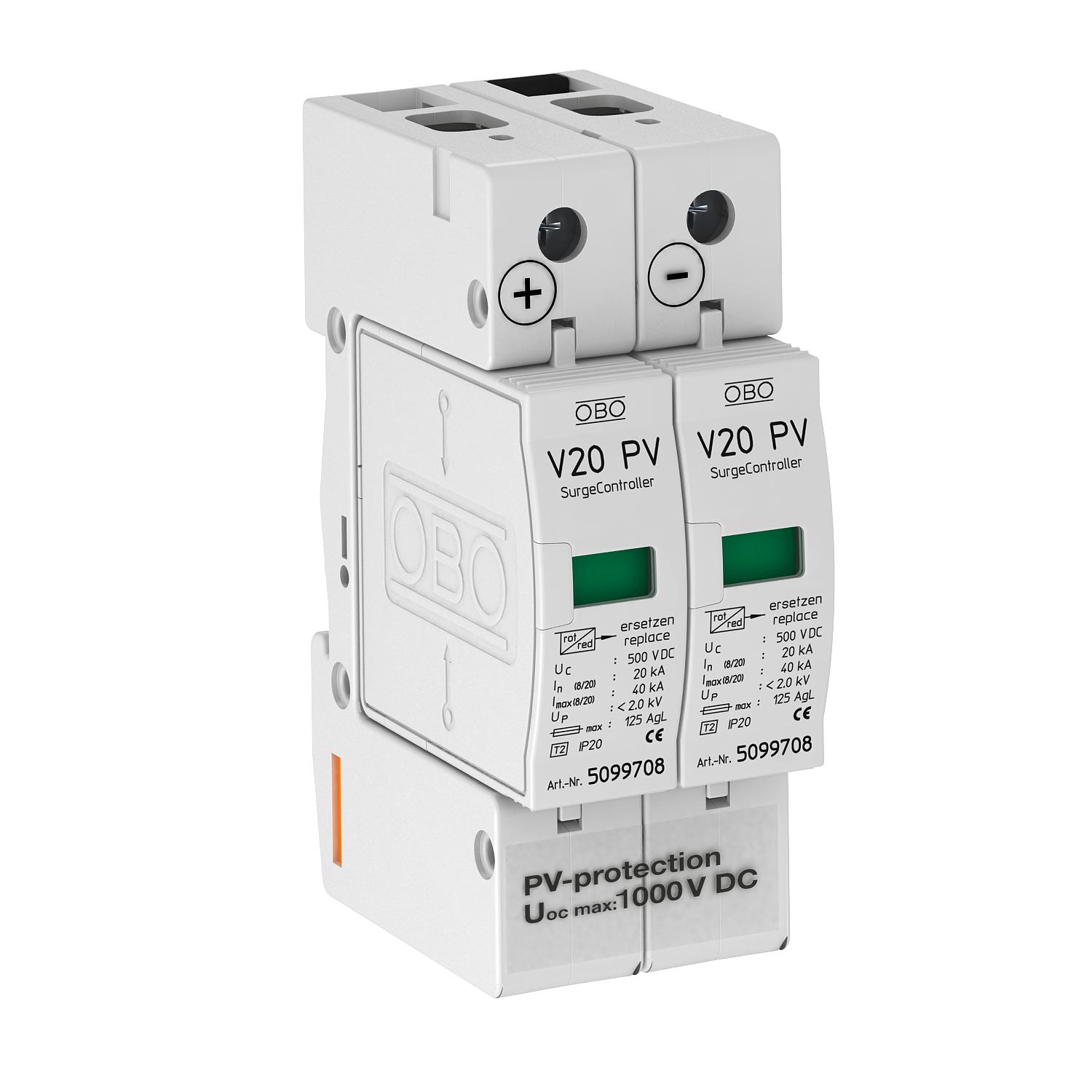

Parafoudre V20, 2 pôles, 1000 V CC 2 | IP20

Parafoudre V20, 2 pôles, 1000 V CC

Réf. 5094617 | EAN 4012195478669

Réf. / Type

Modèle

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre de type 2 V20 pour installations photovoltaïques mises à la terre

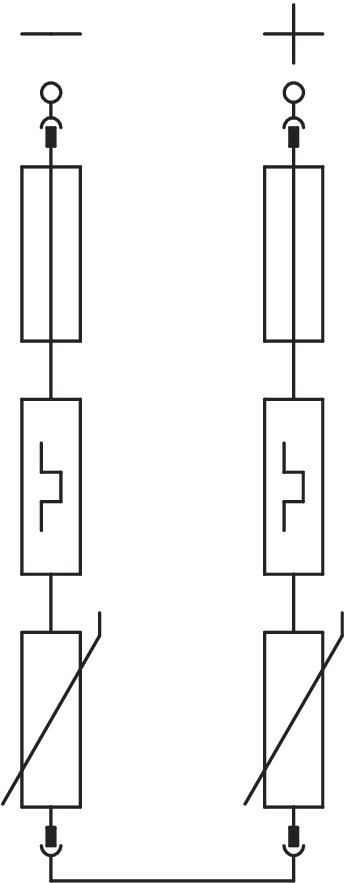

• Unité complète composée d'un parafoudre à varistor, enfichable avec dispositif de coupure
• Pour systèmes photovoltaïques directement mis à la terre côté CC selon VDE 0100-712 (EN 50539-12)
• Liaison équipotentielle de protection contre les surtensions selon la norme VDE 0100-443 (CEI 60364-4-44)
• V20-C 3-PH-1000 contrôlé selon EN 50539-11 (VDE / KEMA)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle
• Faible niveau de protection CC : < 4,0 KV et Uoc max = 1 000 V CC
• Avec voyant d'affichage du fonctionnement pour une utilisation dans des boîtiers de distribution

Application : installations photovoltaïques directement mises à la terre avec ou sans installation de protection contre la foudre isolée séparée

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	1000V DC
Indice de protection	IP20
Modèle	2 pôles pour systèmes PV mis à la terre
Modèle	2
Protection max contre les surintensités côté réseau	125
Report d'alarme	non
Section de conducteur flexible (à fils de faible diamètre) min.	25 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²

Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CC	1000 V
Type de montage	Rail DIN 35 mm
Type de réseau CC	oui
Type du réseau	autres
Type selon EN 61643-11	Type 2
ZPF	1→2
