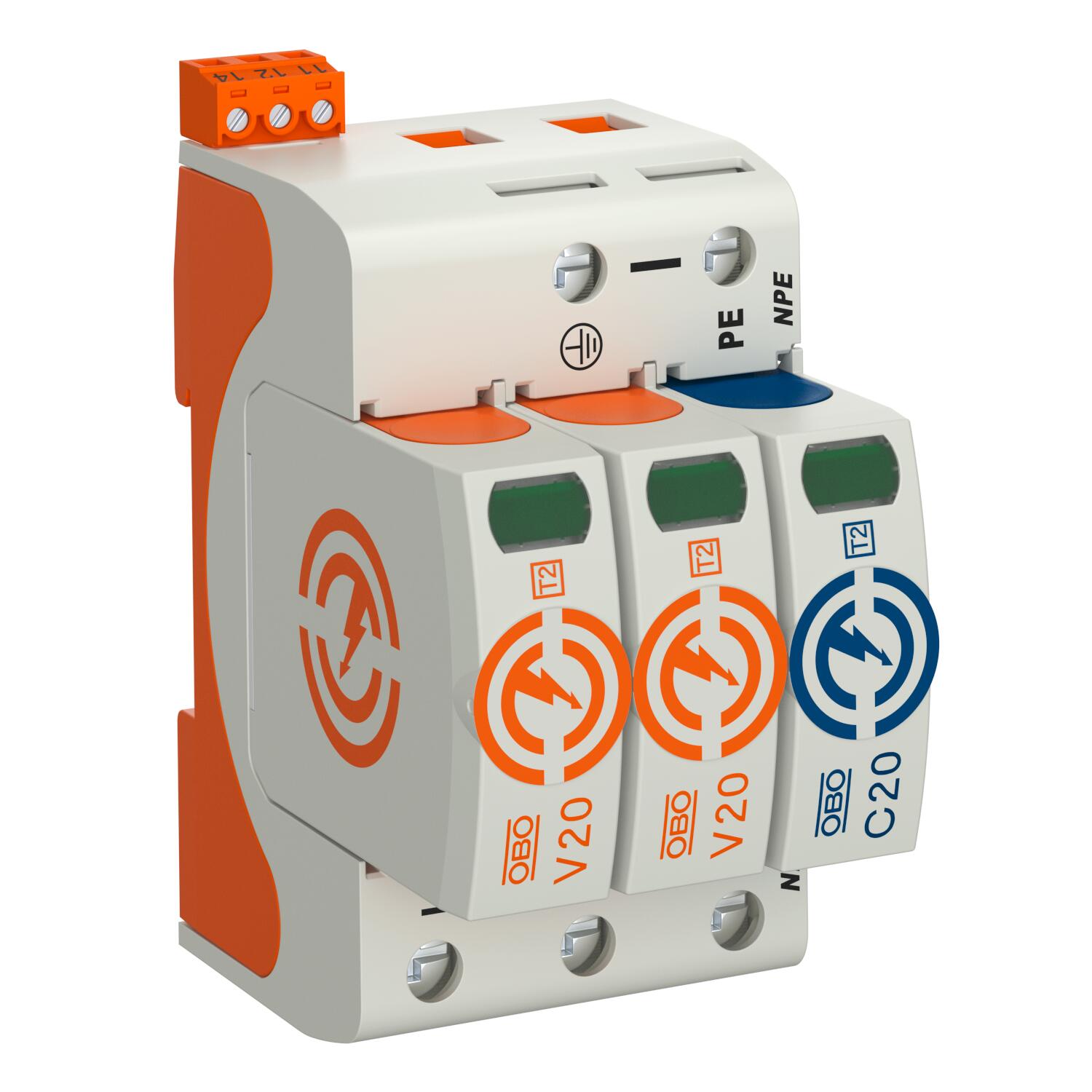

Parafoudre V20, 2 pôle + NPE avec report d'alarme, 280 V 2+N/PE | 280 | IP20

Parafoudre V20, 2 pôle + NPE avec report d'alarme, 280 V

Réf. 5095332 | EAN 4012196163243

Réf. / Type

Modèle

Tension max. permanente CA	280 V

Indice de protection	IP20

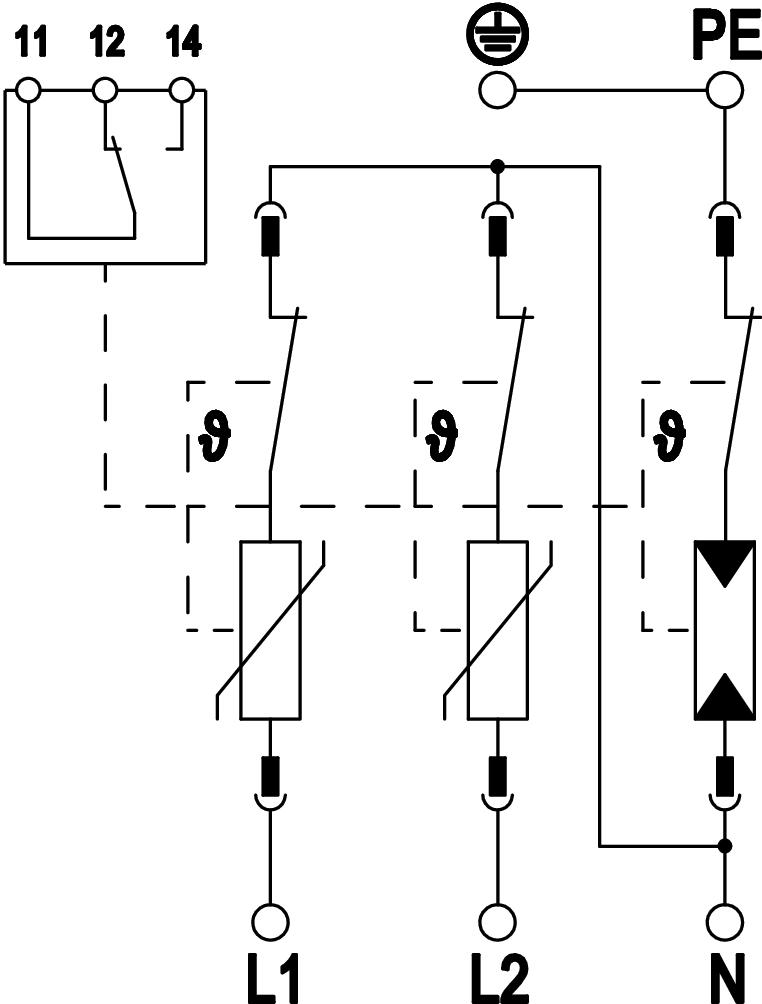

Description du produit

Description du produit

Parafoudre type 2

• Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44)

• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance

• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état

• Mécanisme de verrouillage avec protection contre les vibrations et codage de tension

• Plastique retardateur de la flamme selon UL 94 V-0

• Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme

Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.

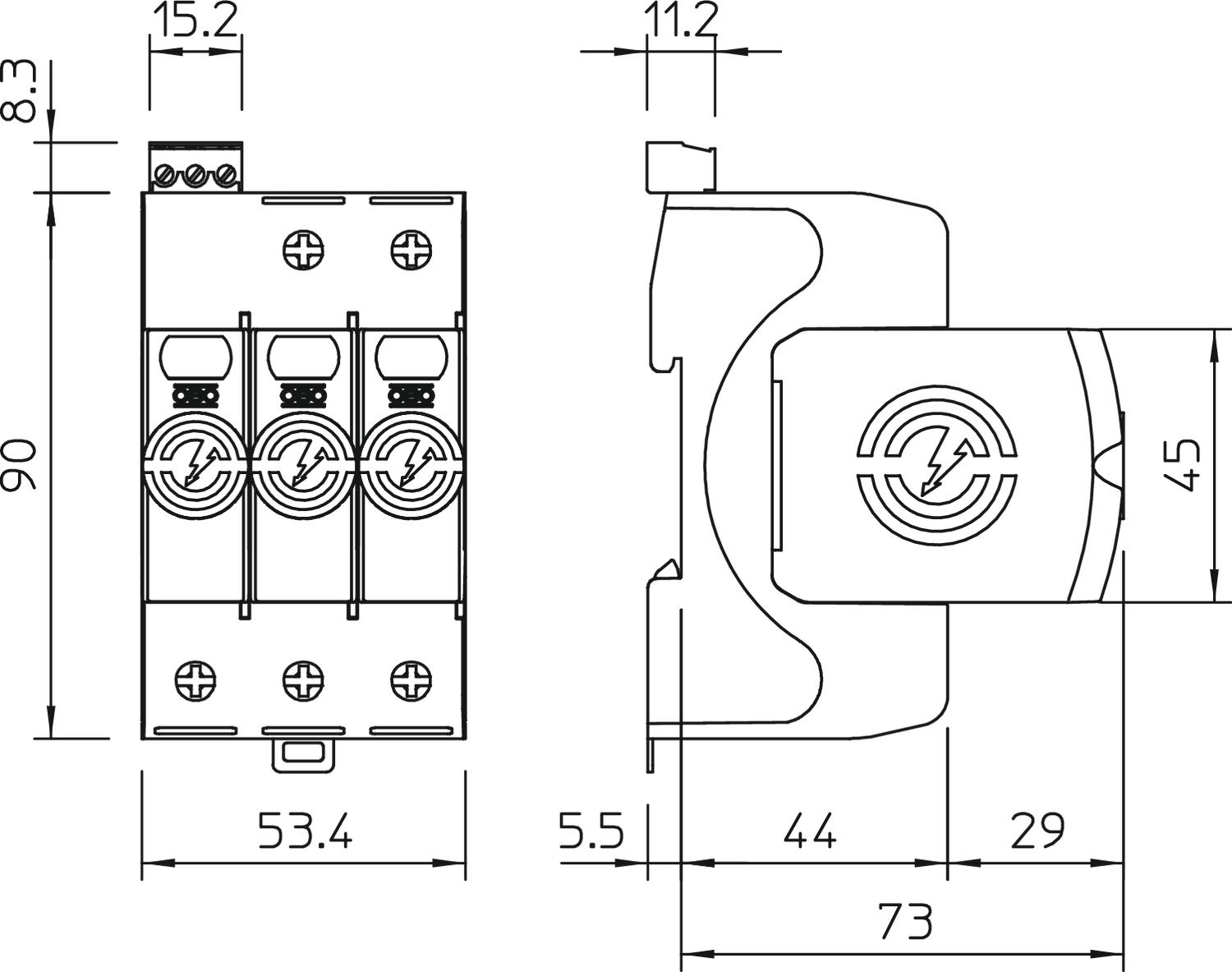

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	160 A
Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Classe d'essais type 2	oui
Coupe-feu	non
Couple de serrage	4 Nm
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 μs) [L-N]	40 kA
Courant de décharge maximal (8/20 μs) [N-PE]	60 kA
Courant de décharge maximal (8/20 µs) [total]	60 kA
Courant de décharge nominal (8/20)	20 kA
Courant de décharge nominal (8/20 μs) [N-PE]	40 kA
Courant décharge nominal (8/20 μs) [L-N]	20 kA
Dimension	280V
Écartement minimal	1,5 mm
fusible de puissance intégré	non
Homologations	NF
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle	2+N/PE
Niveau de protection commun [L-PE]	1,5 kV
Niveau de protection [L-N]	≤1,3
Nombre de pôles	3
Protection max contre les surintensités côté réseau	160 A gL/gG
Puissance de commutation CA	230 V; 0,5 A
Puissance de commutation CC	230 V; 0,1 A / 75 V; 0,5 A
Report d'alarme	Contact inverseur
Report d'alarme	oui
Résistance aux courts-circuits	oui
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²

Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM max.	16 AWG
Section de raccordement des bornes FM min.	21 AWG
Section de raccordement des bornes FM min.	0,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension continue max. (N-PE)	255 V
Tension continue max. (L-N)	280 V
Tension max. permanente CA	280 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension résiduelle [L-N] @ 1 kA	0,8 kV
Tension résiduelle [L-N] @ 5 kA	1 kV
Tension TOV [L-N] - fail safe mode - 120 min	440 V
Tension TOV [L-N] - withstand mode - 5 s	335 V
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Type du réseau	autres
Type selon EN 61643-11	Type 2
Type selon UL1449	Type 4

Tous les types

Tous les types

Type	Modèle	Tension max. permanente CA	Indice de protection	Réf.	Quantité	Plus petite unité de vente
V20-1+NPE+FS-280	1+N/PE	280 V	IP20	5095331	Pièce	1 Pièce
V20-2+NPE+FS-280	2+N/PE	280 V	IP20	5095332	Pièce	1 Pièce
V20-3+NPE+FS-280	3+N/PE	280 V	IP20	5095333	Pièce	1 Pièce
