Parafoudre V20, 1 pôle, 440 V 1 | 440 | IP20

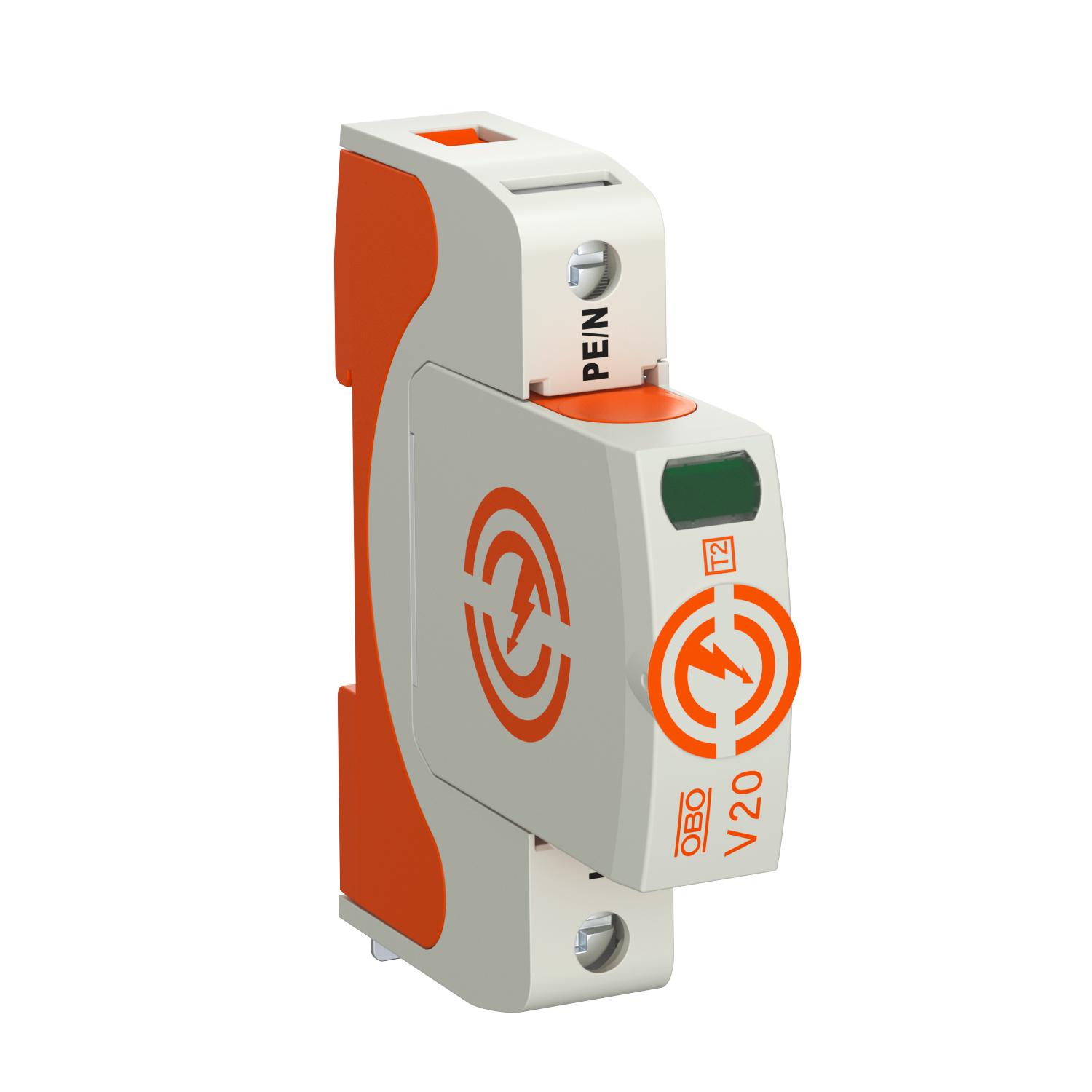

Parafoudre V20, 1 pôle, 440 V

Réf. 5095201 | EAN 4012196159949

Réf. / Type	5095201 / V20-1-440

Modèle	1

Tension max. permanente CA	440 V

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre type 2 • Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44) • Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance • Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état • Mécanisme de verrouillage avec protection contre les vibrations et codage de tension • Plastique retardateur de la flamme selon UL 94 V-0 • Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	160 A
Classe d'essais type 2	oui
Coupe-feu	non
Couple de serrage	4 Nm
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 μs) [L-N]	40 kA
Courant de décharge maximal (8/20 µs) [total]	40 kA
Courant de décharge nominal (8/20)	20 kA
Courant décharge nominal (8/20 μs) [L-N]	20 kA
Dimension	440V
Écartement minimal	1,5 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,3751 kg CO₂e / 1 Pièce
fusible de puissance intégré	non
Homologations	UL
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle	1
Niveau de protection [L-N]	≤2
Nombre de pôles	1
Protection max contre les surintensités côté réseau	160 A gL/gG
Report d'alarme	non
Résistance aux courts-circuits	oui
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²

Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Tension continue max. (L-N)	440 V
Tension max. permanente CA	440 V
Tension max. permanente CC	585 V
Tension nominale CA (50 / 60 Hz)	400 V
Tension résiduelle [L-N] @ 1 kA	1,5 kV
Tension résiduelle [L-N] @ 5 kA	1,8 kV
Tension TOV [L-N] - fail safe mode - 120 min	765 V
Tension TOV [L-N] - withstand mode - 5 s	580 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Type du réseau	autres
Type selon EN 61643-11	Type 2
Type selon UL1449	Type 4
