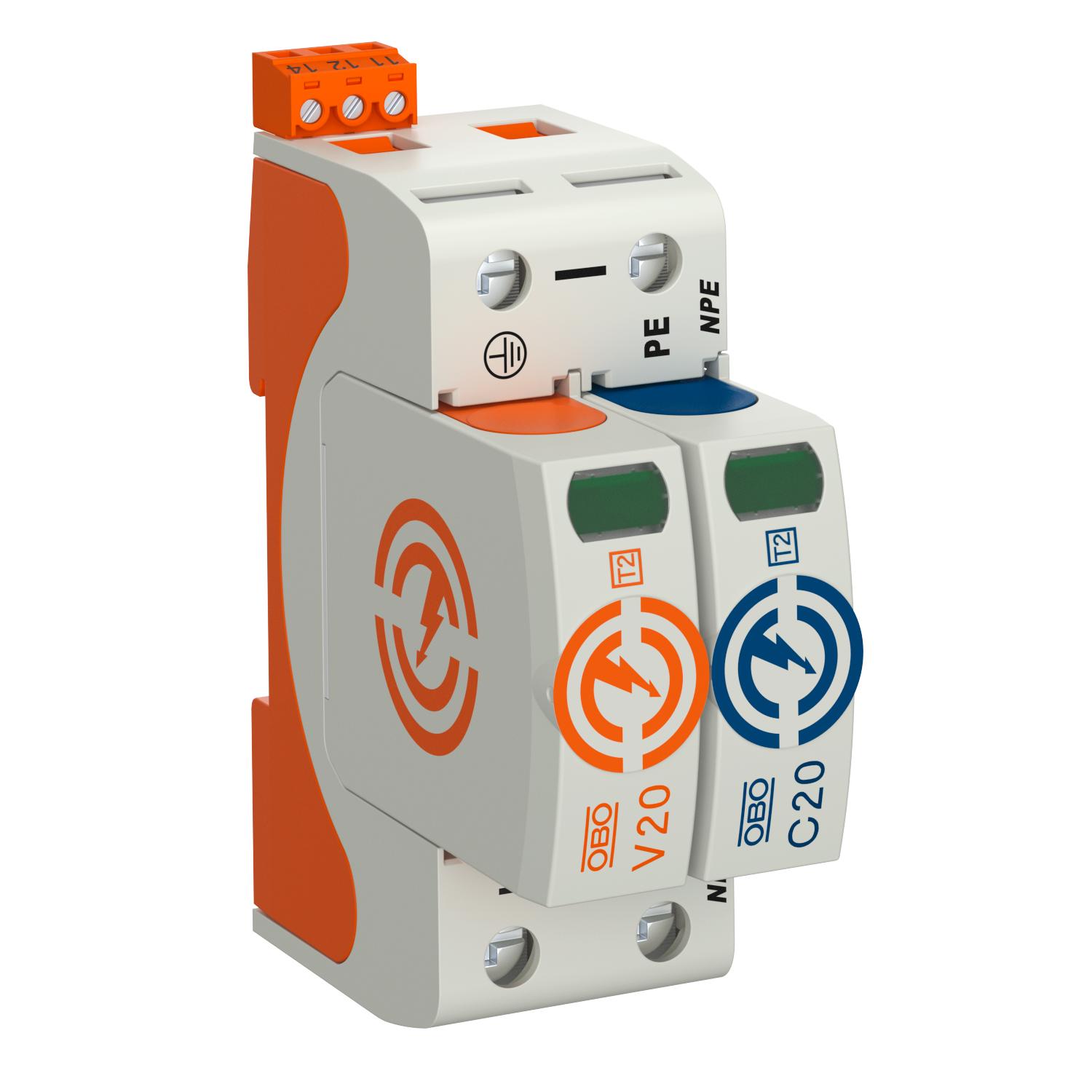

Parafoudre V20, 1+NPE, avec report d'alarme, 280 V
Réf. 5095331 | EAN 4012196163014
- Description du produit
-
Description du produit
Parafoudre type 2
• Pour la liaison équipotentielle de protection contre les surtensions selon NF C 15 100 (IEC 60364-4-44)
• Capacité d'écoulement jusqu'à 40 kA (8/20) par pôle grâce à des varistances haute performance
• Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état
• Mécanisme de verrouillage avec protection contre les vibrations et codage de tension
• Plastique retardateur de la flamme selon UL 94 V-0
• Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme
Application : liaison équipotentielle dans les tableaux généraux et divisionnaires.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Capacité de coupure de courant de suite (eff) [N-PE] 0,1 kA Classe d'essais type 2 oui Coupe-feu non Couple de serrage 4 Nm Courant de décharge maximal (8/20 μs) 40 kA Courant de décharge maximal (8/20 μs) [L-N] 40 kA Courant de décharge maximal (8/20 μs) [N-PE] 60 kA Courant de décharge maximal (8/20 µs) [total] 60 kA Courant de décharge nominal (8/20) 20 kA Courant de décharge nominal (8/20 μs) [N-PE] 40 kA Courant décharge nominal (8/20 μs) [L-N] 20 kA Dimension 280V Écartement minimal 1,5 mm fusible de puissance intégré non Homologations NF Indice de protection IP20 Matériau du boîtier PA UL 94 V-0 Modèle 1+N/PE Niveau de protection commun [L-PE] 1,5 kV Niveau de protection [L-N] ≤1,3 Nombre de pôles 2 Protection max contre les surintensités côté réseau 160 A gL/gG Puissance de commutation CA 230 V; 0,5 A Puissance de commutation CC 230 V; 0,1 A / 75 V; 0,5 A Report d'alarme Contact inverseur Report d'alarme oui Résistance aux courts-circuits oui Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM min. 21 AWG Section de raccordement des bornes FM min. 0,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension continue max. (N-PE) 255 V Tension continue max. (L-N) 280 V Tension max. permanente CA 280 Tension nominale CA (50 / 60 Hz) 230 V Tension résiduelle [L-N] @ 1 kA 0,8 kV Tension résiduelle [L-N] @ 5 kA 1 kV Tension TOV [L-N] - fail safe mode - 120 min 440 V Tension TOV [L-N] - withstand mode - 5 s 335 V Tension TOV [N-PE] - withstand mode - 200 ms 1200 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC Type de montage Rail DIN 35 mm Type de réseau TN oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 2 Type selon UL1449 Type 4 - Tous les types
