Parafoudre type 3 avec report d'alarme sans courant de fuite, pour alimentation électrique à 2 pôles 230 V CA/CC | 255 | 350 | IP20
morepic-1 morepic-2 video-1

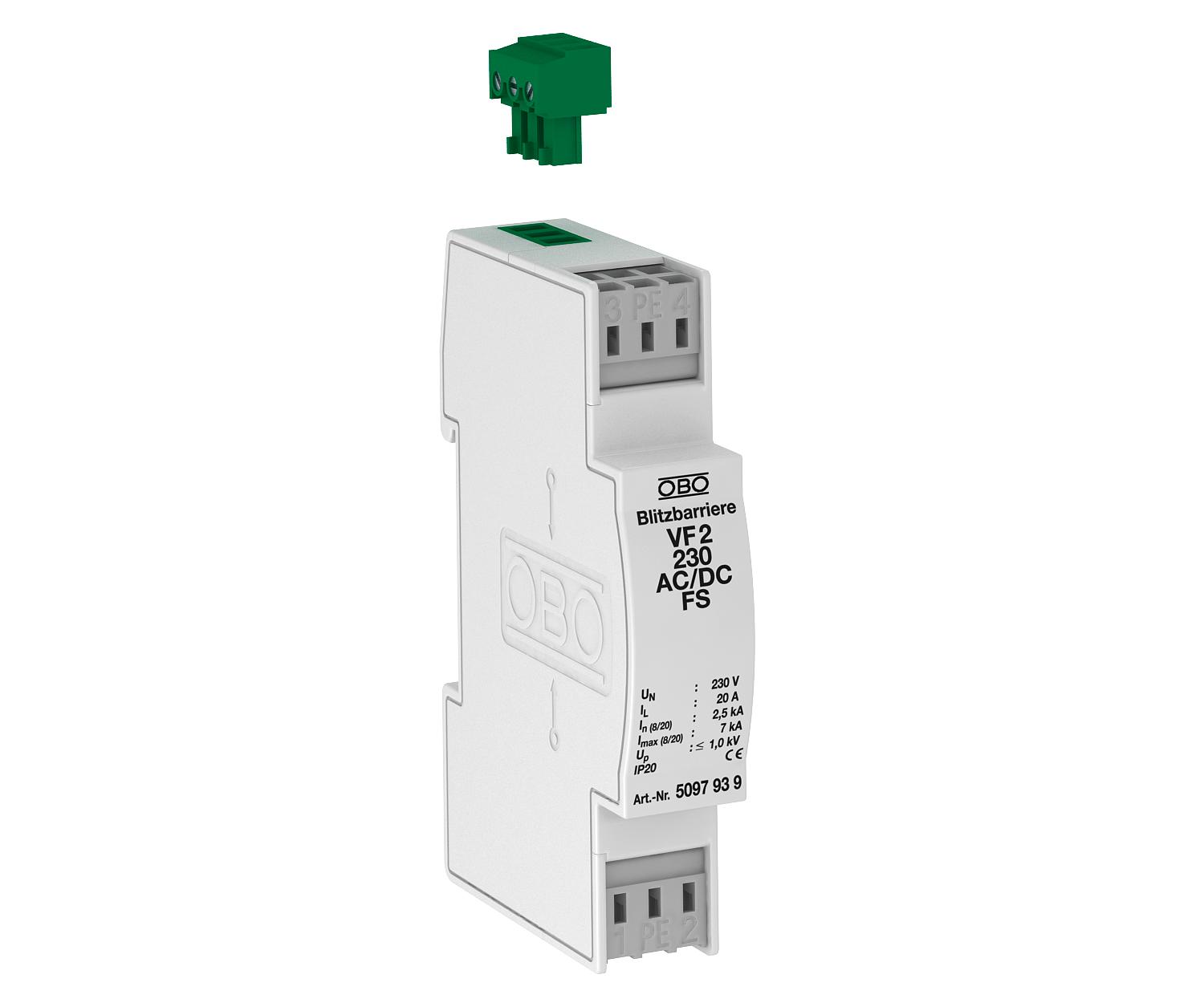

Parafoudre type 3 avec report d'alarme sans courant de fuite, pour alimentation électrique à 2 pôles 230 V CA/CC

Réf. 5097939 | EAN 4012195578260

5097939 / VF2-230-AC/DC-FS
255 V
350 V
IP20
Description du produit
Description du produit
Parasurtenseur / protection fine type 3 selon NF EN 61643-11 avec report d'alarme, sans courant de fuite



• Avec report d'alarme par contact inverseur libre de potentiel pour la surveillance du fonctionnement

• Avec bornes de raccordement sans vis et faciles à monter

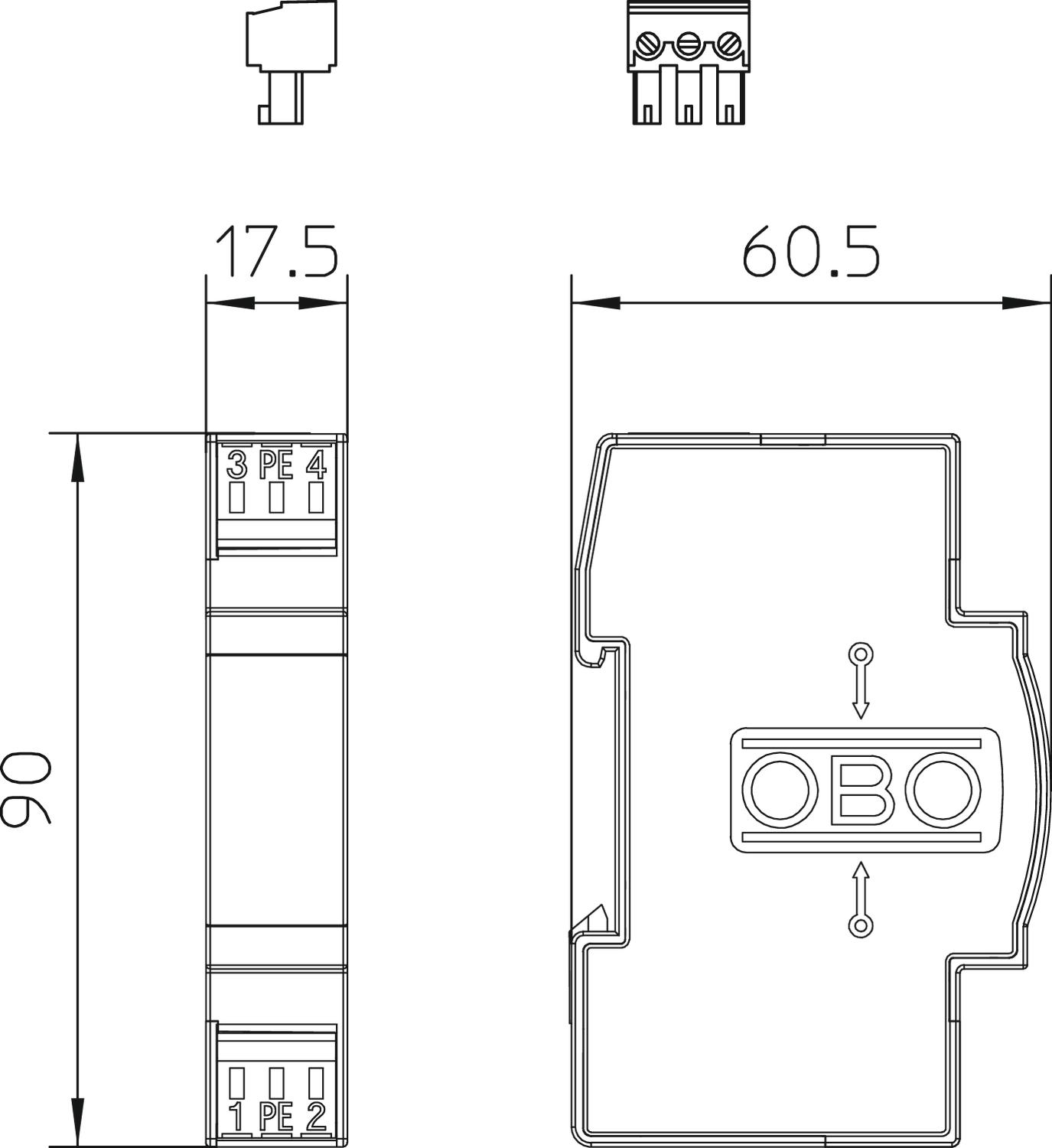

• Largeur 1 module (17,5 mm)

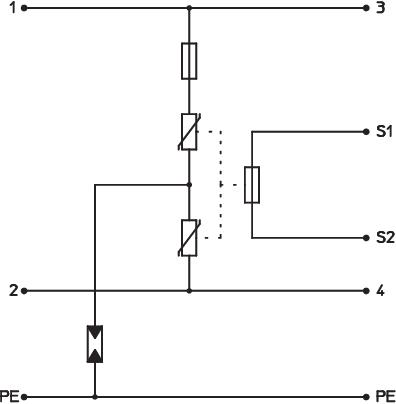

• Circuit en Y



Application : utilisation universelle sur rail profilé de 35 mm.
  • MAGYAR ELEKTROTECHNIKAI ELLENŐRZŐ INTÉZET Budapest, Hongrie
  • Russie, GOST The State Committee for Standards
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Protection selon NF EN 61643-11 (IEC 61643-11)
  • Passage de LPZ 2 à 3
  • Report d'alarme
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

classe d'essais type 3 oui
Coupe-feu non
Courant de décharge maximal (8/20 μs) 7 kA
Courant de décharge nominal (8/20) 2,5 kA
Dimension 230V AC
Indice de protection IP20
Niveau de protection fil/fil < 1000 V
Niveau de protection fil/terre < 1400 V
Niveau de protection [L-N] ≤1000
Nombre de pôles 3
OBO_Nennlaststrom (Ein- / Ausgangsklemme) 20 A
Report d'alarme Contact à ouverture
Report d'alarme oui
Section de conducteur rigide (unifilaire/multifilaire) max. 2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 0,14 mm²
Signalisation sur l'appareil aucun
SPD selon CEI 61643-1 classe III
Température de service max. 80 °C
Température de service min. -40 °C
Temps de réponse <25 ns
Tension max. permanente CA 255 V
Tension max. permanente CC 350 V
Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC
Type de montage Rail DIN 35 mm
Type du réseau autres
Type selon EN 61643-11 Type 3
ZPF 2→3
Tous les types

Tous les types

Type Tension max. permanente CA Tension max. permanente CC Indice de protection Réf. Quantité Plus petite unité de vente
VF2-230-AC/DC-FS 255 V 350 V IP20 5097939
1 Pièce
