Parafoudre type 3 avec report d'alarme pour alimentation électrique à 2 pôles 24 V CA/CC 2 | 34 | 46 | IP20

Parafoudre type 3 avec report d'alarme pour alimentation électrique à 2 pôles 24 V CA/CC

Réf. 5097820 | EAN 4012195578185

Réf. / Type

Modèle	2

Tension max. permanente CA

Tension max. permanente CC

Indice de protection	IP20

Description du produit

Description du produit

Parasurtenseur / protection fine type 3 selon EN 61643-11 avec report d'alarme

• Avec report d'alarme par contact inverseur libre de potentiel

• Compatible avec systèmes à tension continue et alternative

• Avec voyant d'état

• Avec bornes de raccordement sans vis et faciles à monter

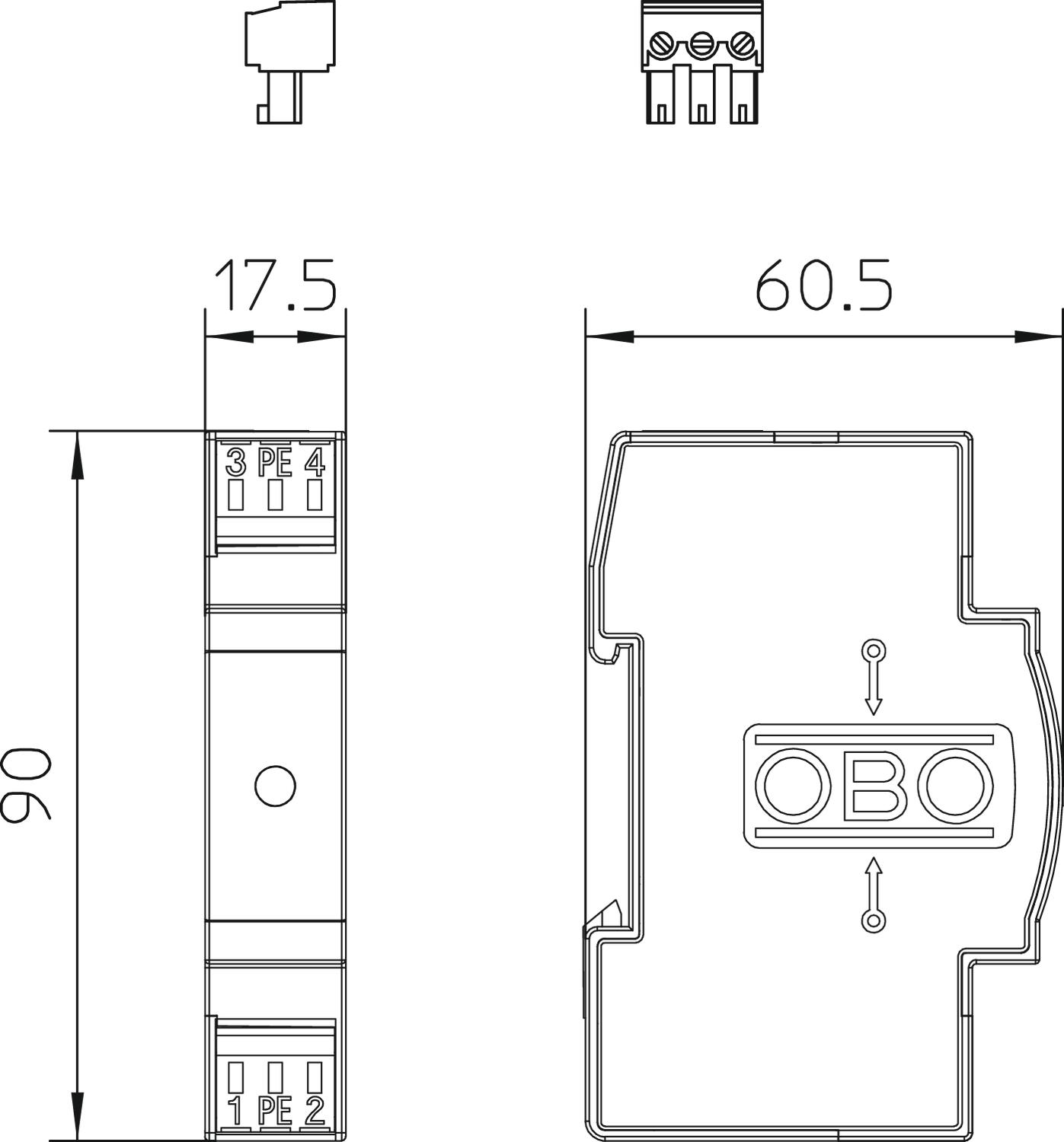

• Largeur 1 module (17,5 mm)

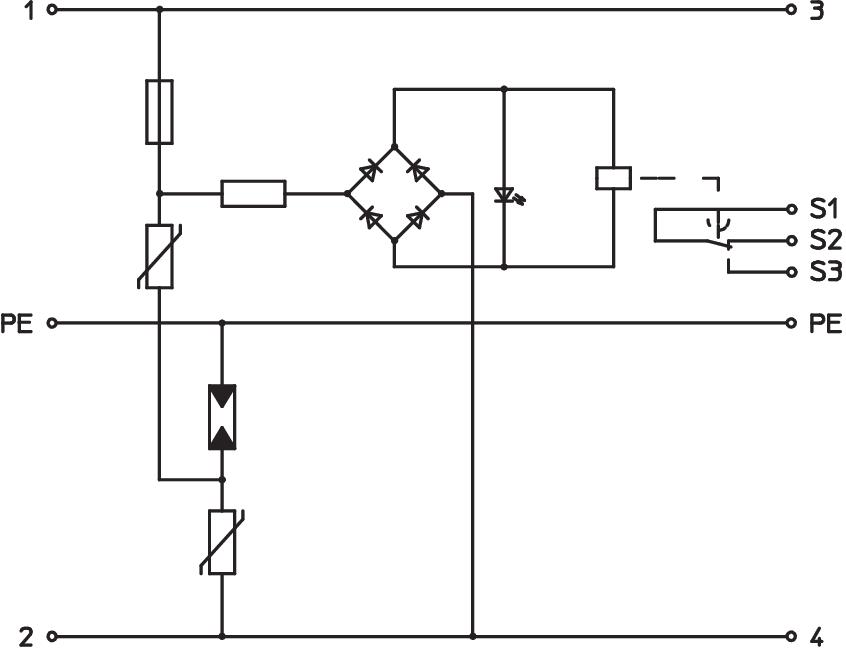

• Circuit en Y

Application : utilisation universelle sur rail profilé de 35 mm dans les armoires de distribution

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	16 A
classe d'essais type 3	oui
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	2 kA
Courant de décharge nominal (8/20)	0,7 kA
Dimension	24V AC
Indice de protection	IP20
Modèle	2
Niveau de protection fil/fil	<160 V
Niveau de protection fil/terre	<1200 V
Niveau de protection [L-N]	≤1000
Nombre de pôles	3
OBO_Nennlaststrom (Ein- / Ausgangsklemme)	20 A
Protection max contre les surintensités côté réseau	16
Report d'alarme	Contact inverseur

Report d'alarme	oui
Section de conducteur rigide (unifilaire/multifilaire) max.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	0,14 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe III
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	34 V
Tension max. permanente CC	46 V
Tension nominale CA (50 / 60 Hz)	24 V
Type de montage	Rail DIN 35 mm
Type du réseau	autres
Type selon EN 61643-11	Type 3
ZPF	2→3
