Parafoudre type 1 à 3 pôles + NPE

Name: Parafoudre type 1 à 3 pôles + NPE
Brand: OBO Bettermann
SKU: 5096878

Réf. 5096878 | EAN 4012195077084

Description du produit

Description du produit

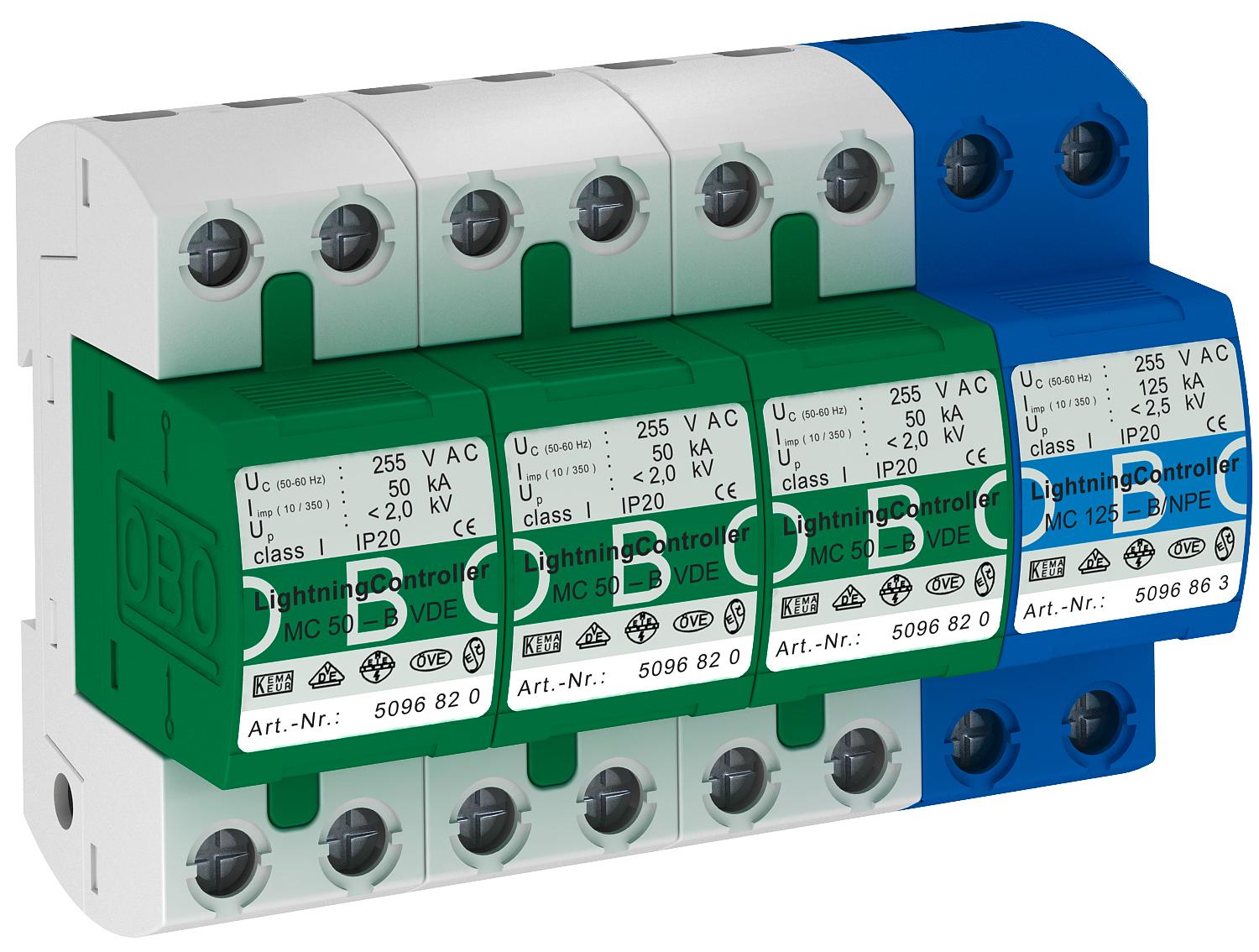

Kit parafoudre, 4 pôles, pour réseaux TN-S et TT:

Entièrement prémontés et prêt à raccorder, comprenant:
MC 50-B VDE : parafoudre de type 1 selon EN 61643-11 pour l’interface 0 à 1 (LPZ) conformément au concept des zones de protection contre la foudre selon CEI 61312-1, ou DIN VDE 0185-305.

MC 125-B/NPE : éclateur N-PE de type 1 selon la norme CEI 61643 à utiliser dans les systèmes TN-S et TT.

• Correspond à VDE-AR-N 4100
• Cartouche et socle, cartouche enfichable
• Capacité de dérivation 50 kA (10/350 µs) par pôle
• %AID:705:Name%> %AID:705%> %AID:705:Unit%>
• Suppression du courant de suite du réseau 25 kA Ipeak
• Avec embouts enfichables pour le marquage des raccordements
• Éclateur blindé sans soufflage d'arc : peut être utilisé dans des boîtiers de distribution du commerce

Exemple d’application : installations industrielles; parafoudre conforme à la norme VDE-AR-N 4100 pour la zone du précompteur.

Remarque : longueur de câble totale nécessaire comme longueur de découplage pour la protection contre les surtensions : 5 m.

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	500 A
Capacité de coupure de courant de suite (eff) [N-PE]	25 kA
Classe d'essais type 1	oui
Coupe-feu	non
Courant de choc de décharge (10/350 μs)	50 kA
Courant de décharge maximal (8/20 µs) [total]	125 kA
Courant de décharge nominal (8/20)	50 kA
Courant de foudre (10/350) [total]	125 kA
Dimension	255V

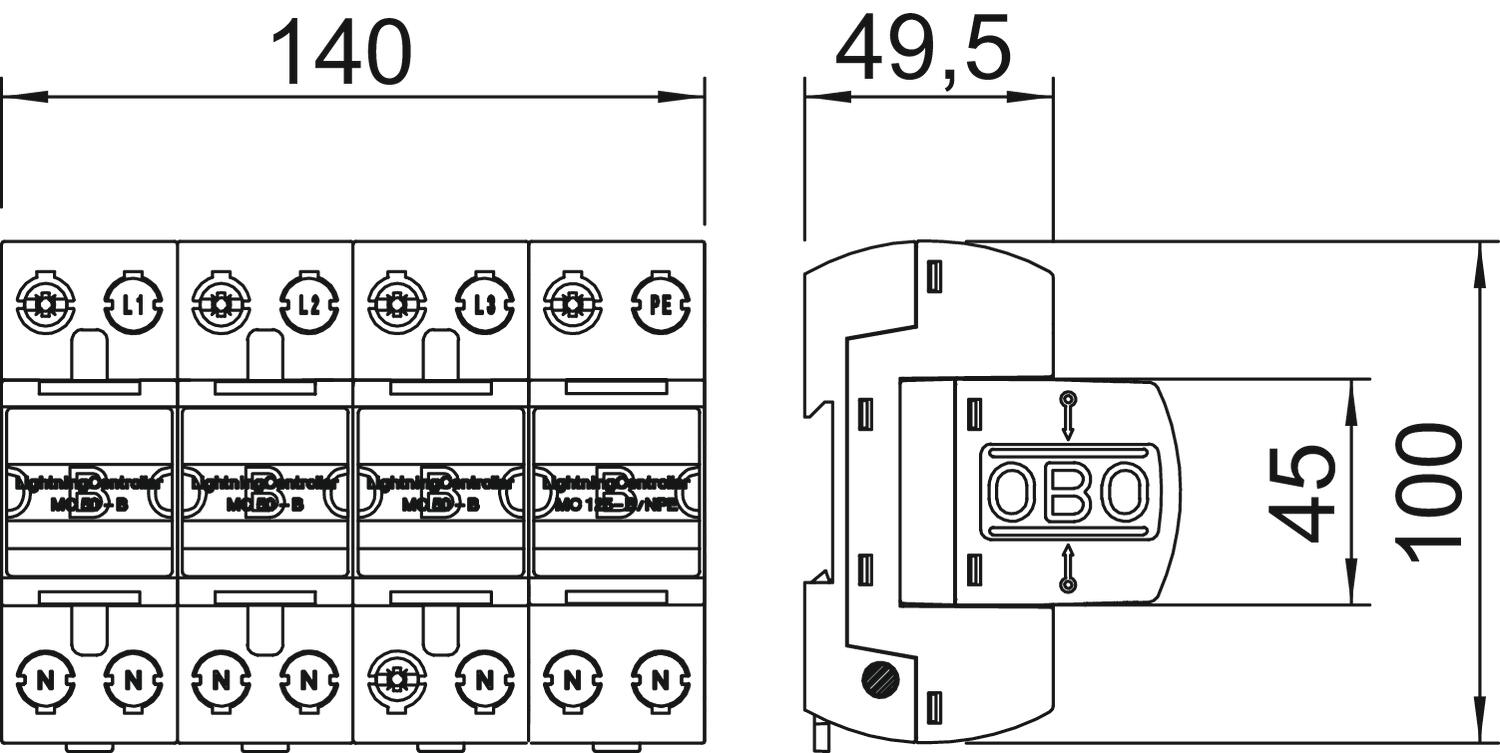

Hauteur	69 mm
Indice de protection	IP20
Largeur	140 mm
Longueur	100 mm
Modèle	3+NPE
Modèle	3+N/PE
Modèle testé antidéflagrant	non
Protection max contre les surintensités côté réseau	500

Report d'alarme	non
Résistance aux courts-circuits	25 kA
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	25 kA
Section de conducteur rigide (unifilaire/multifilaire) max.	50 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	10 mm²
Signalisation sur l'appareil	aucun
SPD selon CEI 61643-1	classe I
Température de service max.	85 °C
Température de service min.	-40 °C
Temps de réponse	<100 ns
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type du réseau	autres
Type selon EN 61643-11	Type 1
ZPF	0→1
