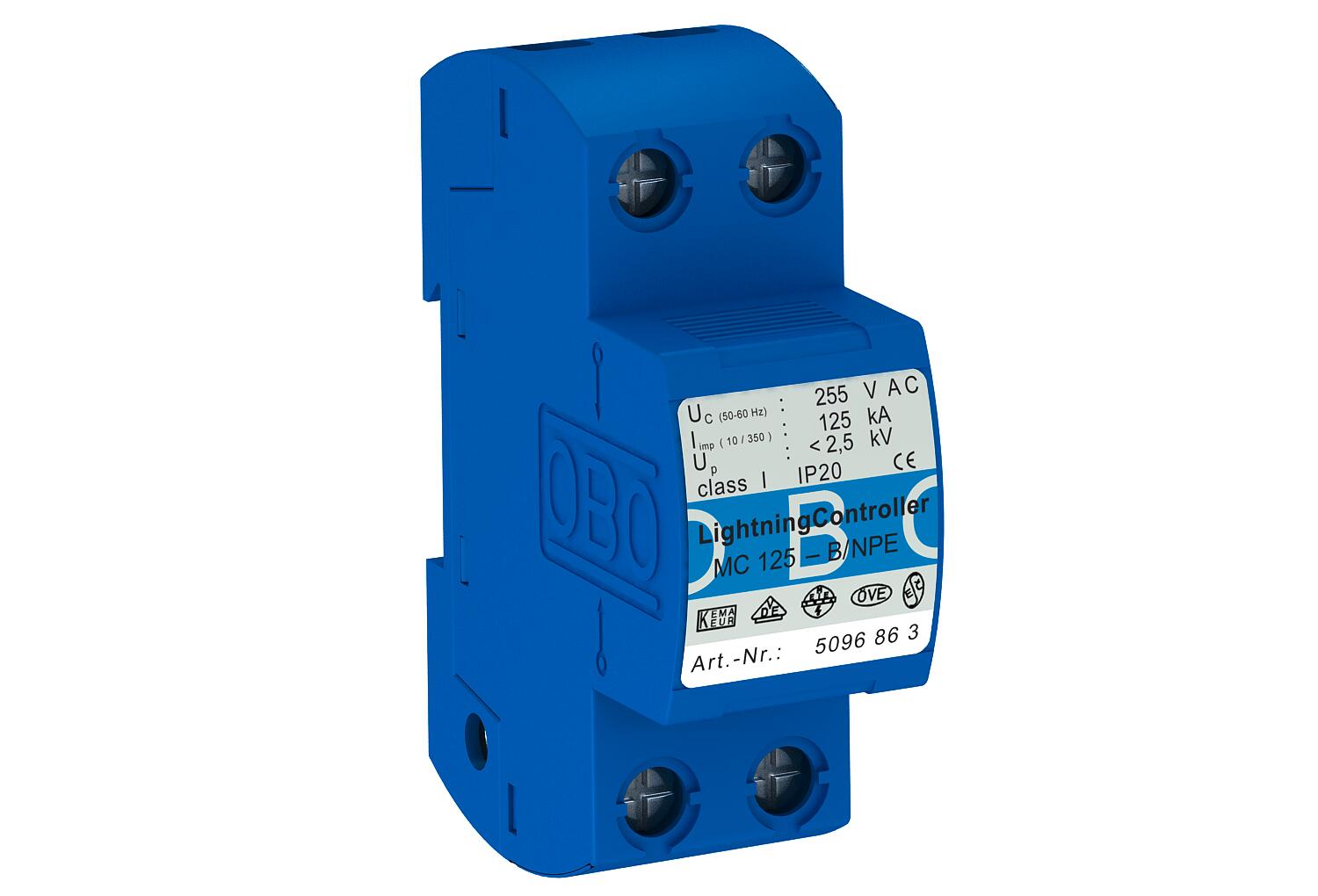

Parafoudre type 1 à 1 pôle + NPE

Name: Parafoudre type 1 à 1 pôle + NPE
Brand: OBO Bettermann
SKU: 5096863

Réf. 5096863 | EAN 4012195966449

Description du produit

Description du produit

Pour réseaux TN-S et TT en tant qu'éclateur N-PE de type 1 (classe B) selon CEI 61643, pour installation à l'interface des ZPF 0 à 1 conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou DIN VDE 0185-305 partie 4.

• Conforme à VDE-AR-N 4100
• capacité de décharge 125 kA (10/350 µs)
• Incl. Capuchons enfichables pour identifier les connexions
• Niveau de protection <2,5 kV
• éclateur encapsulé sans soufflage: peut être utilisé dans les boîtiers de distributeur standard

Exemple d'application: parafoudre selon VDE-AR-N 4100 pour la zone pré-compteur.

Remarque : longueur de câble totale nécessaire comme longueur de découplage pour la protection contre les surtensions : 5 m.

Caractéristiques techniques

Caractéristiques techniques

Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Classe d'essais type 1	oui
Coupe-feu	non
Courant de choc de décharge (10/350 μs)	50 kA
Courant de décharge maximal (8/20 µs) [total]	125 kA
Courant de décharge nominal (8/20)	50 kA
Courant de foudre (10/350) [total]	125 kA
Dimension	255V

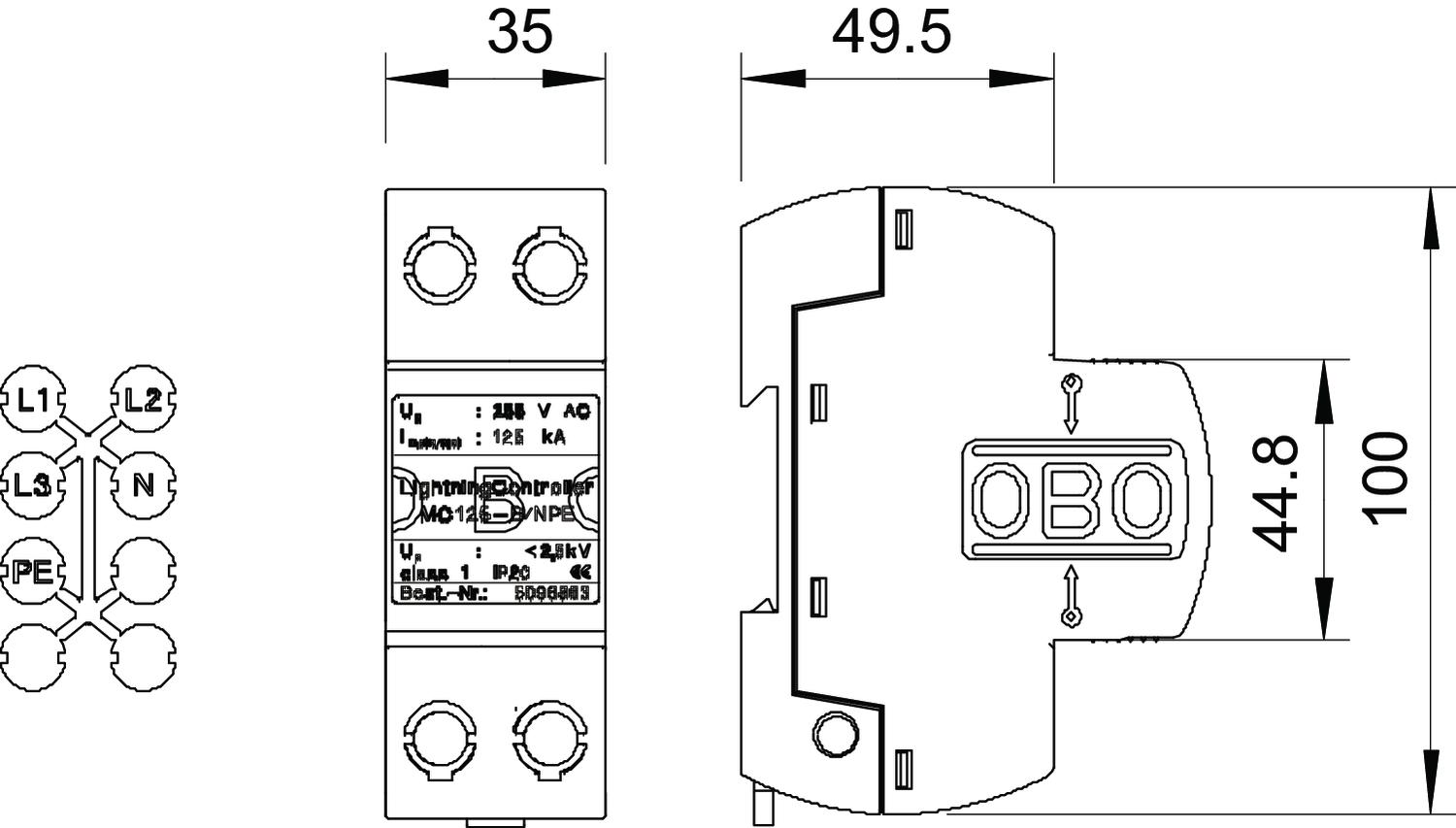

Hauteur	69 mm
Indice de protection	IP20
Largeur	35 mm
Longueur	100 mm
Modèle	1 pôle ; 255 V
Modèle	N/PE
Modèle testé antidéflagrant	non

Report d'alarme	non
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	0 kA
Section de conducteur rigide (unifilaire/multifilaire) max.	50 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	10 mm²
Signalisation sur l'appareil	aucun
SPD selon CEI 61643-1	classe I
Température de service max.	85 °C
Température de service min.	-40 °C
Temps de réponse	<100 ns
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de montage	Rail DIN 35 mm
Type du réseau	autres
Type selon EN 61643-11	Type 1
ZPF	0→1
