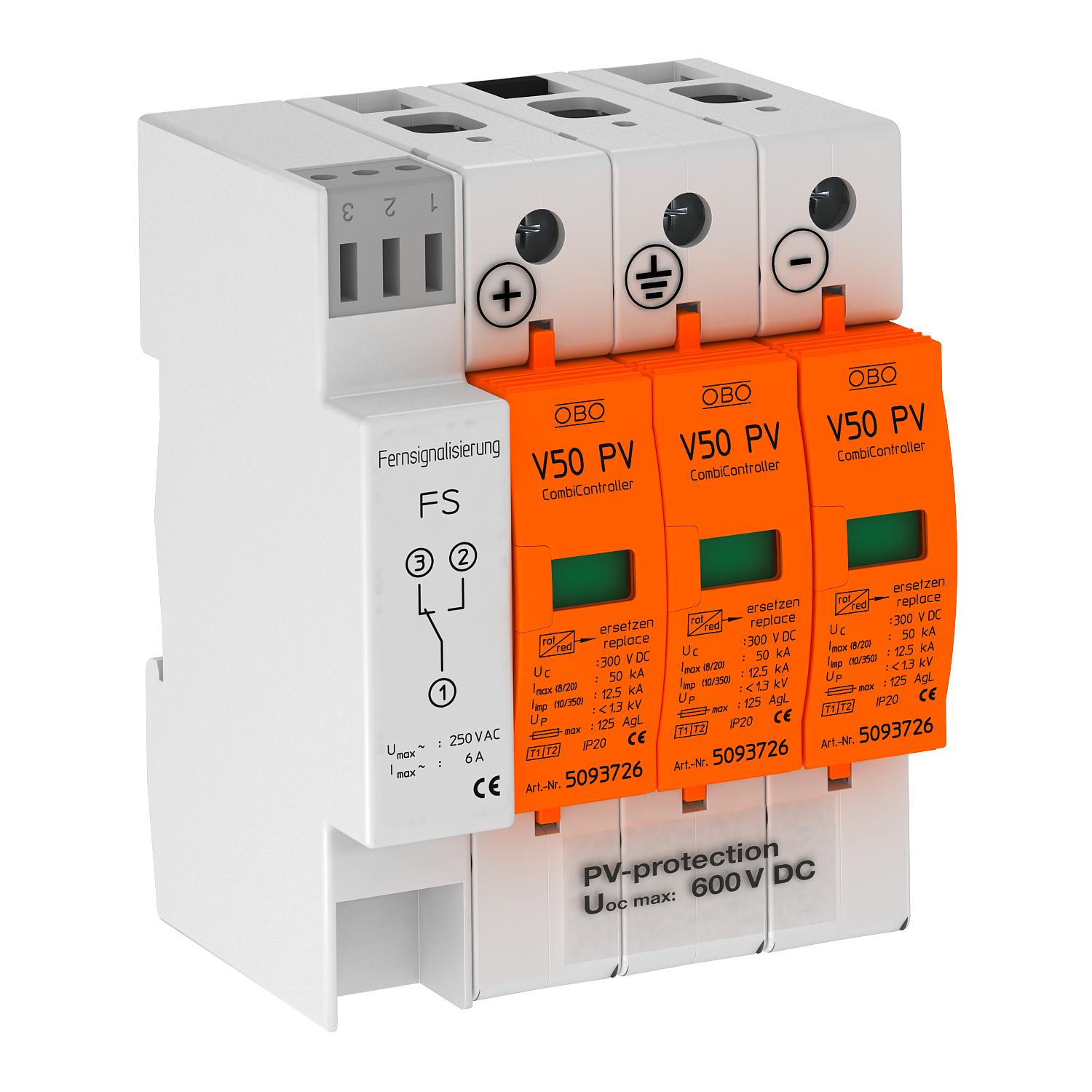

Parafoudre PV combiné V50, 600 V CC avec signalisation à distance
Réf. 5093625 | EAN 4012195709022
- Description du produit
-
Description du produit
Parafoudre combiné V50 de type 1+2 pour installations photovoltaïques avec contact FS comme inverseur libre de potentiel
• Unité complète composée d'un parafoudre à varistance enfichable avec dispositif de coupure
• Câblage en Y résistant aux défauts selon VDE 0100-712 (EN 50539-12)
• Liaison équipotentielle de parasurtenseur selon la norme VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 12,5 kA (10/350) et 50 kA (8/20) par pôle
• Faible niveau de protection CC : < 2,6 KV et Uoc max = 600 V CC
• Avec voyant d'état pour une utilisation dans des boîtiers de distributeur
Application : installations photovoltaïques avec installation de protection contre la foudre
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Calibre de fusible maximum 125 A Coupe-feu non Courant de choc de décharge (10/350 μs) 12,5 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge nominal (8/20) 30 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 600V DC Indice de protection IP20 Modèle 3 Modèle 3 pôles PV, report d'alarme Protection max contre les surintensités côté réseau 125 Report d'alarme oui Report d'alarme Contact inverseur Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CC 600 Type de ligne pour appareils de protection contre les surtensions Câble d’énergie CC (PV) Type de montage Rail DIN 35 mm Type de réseau CC oui Type de réseau IT non Type de réseau TN non Type de réseau TN-C non Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau DC Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique V50-B+C 3PHFS600 / 5093625 , 0.21MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité V50-B+C 3PHFS600 / 5093625 , 0.18MB , pdfREACH Déclaration de conformité V50-B+C 3PHFS600 / 5093625 , 0.13MB , pdfRoHS Déclaration de conformité V50-B+C 3PHFS600 / 5093625 , 0.13MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
