Parafoudre - MCF38-NAR-TNC 3 | 12,5 | non | 255 | IP20

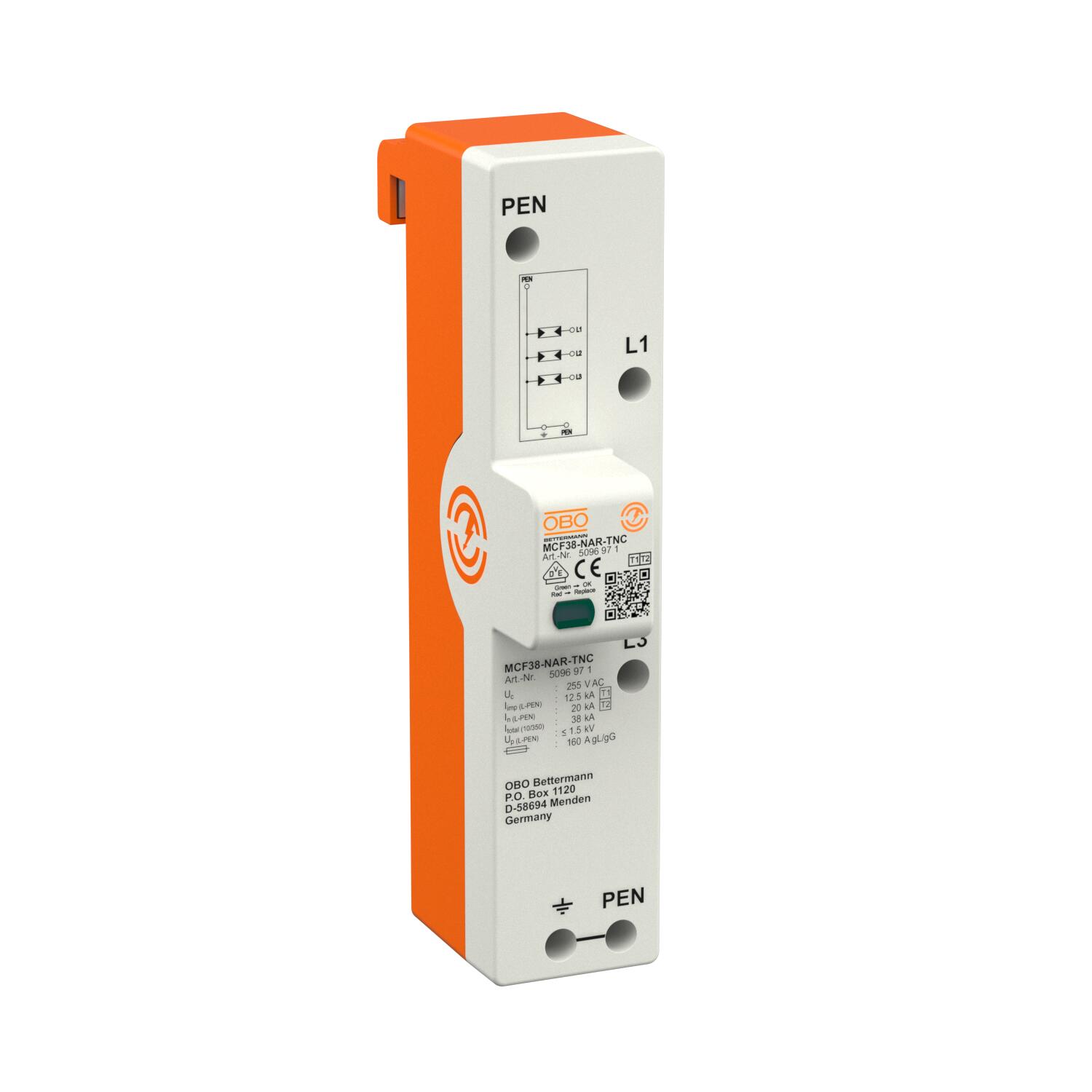

Parafoudre - MCF38-NAR-TNC

Réf. 5096971 | EAN 4012196608805

Réf. / Type

Modèle	3

Courant de choc de décharge (10/350 μs)	12,5 kA

Report d'alarme

Tension max. permanente CA	255 V

Indice de protection	IP20

Description du produit

Description du produit

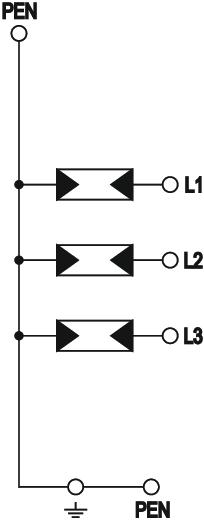

Parafoudre combiné de type 1+2 pour montage sur des rails de 40 mm, pour systèmes TN-C

• Niveau de protection ≤1,5 kV pour la protection des terminaux
• Liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 38 kA (10/350) sur 3 pôles
• Répond aux exigences de la norme VDE 0100-534 (CEI 60364-5-53)
• Courant de suivi d'extinction jusqu'à 50 kA et fusible de puissance max. jusqu'à 160 A gL/gG
• Éclateurs à utiliser dans la zone du précompteur selon la norme VDE-AR-N 4100

Application : bâtiments avec protection contre la foudre ou alimentation par ligne aérienne.

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	160 A
Couple de serrage	3,5 Nm
Courant de choc de décharge (10/350 μs)	12,5 kA
Courant de décharge maximal (8/20 μs)	50 kA
Courant de décharge maximal (8/20 μs) [L-N]	50 kA
Courant de décharge maximal (8/20 µs) [total]	60 kA
Courant de décharge nominal (8/20)	20 kA
Courant de foudre (10/350) [total]	38 kA
Courant décharge nominal (8/20 μs) [L-N]	20 kA
Dimension	255V

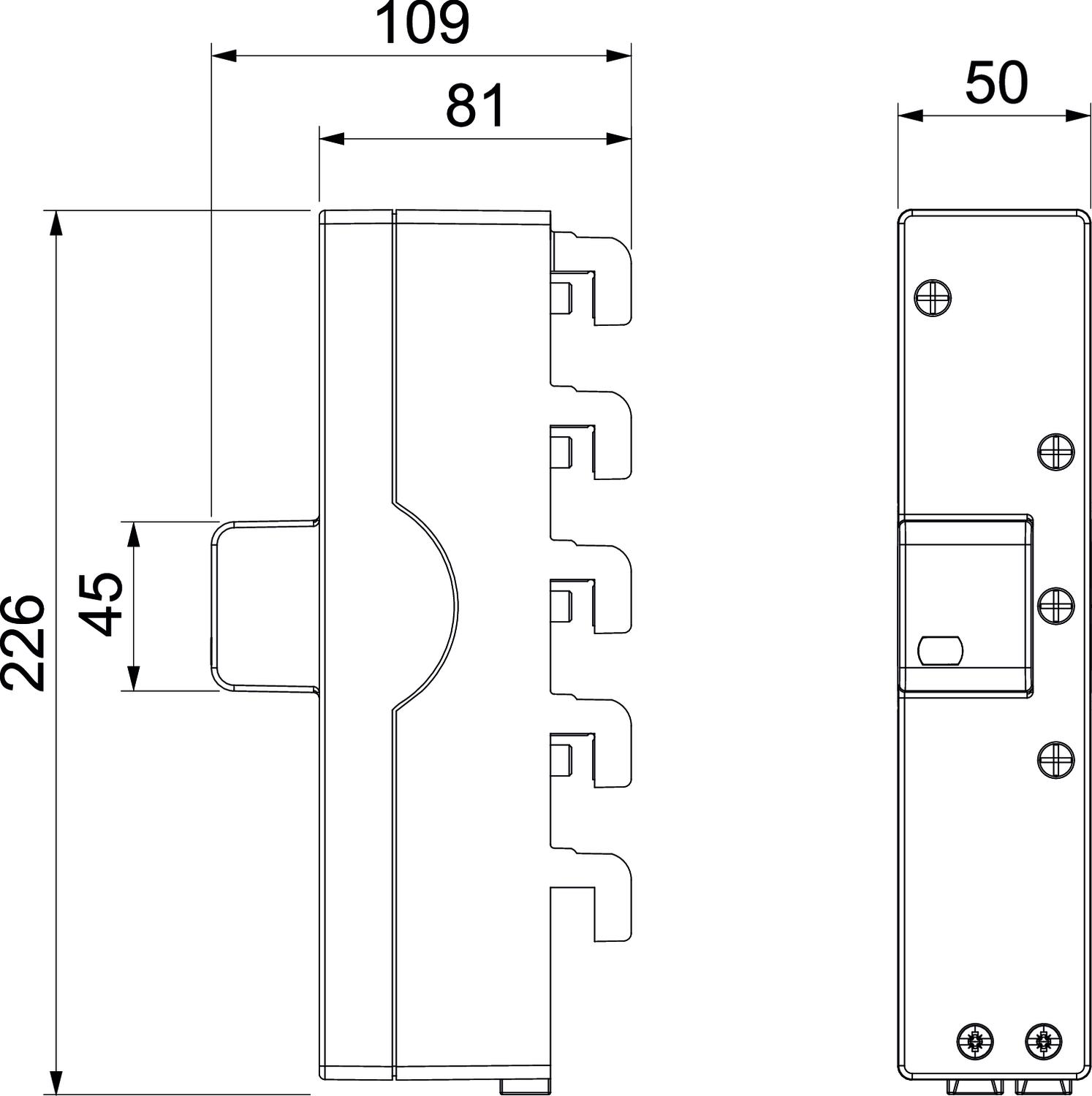

Hauteur	109 mm
Homologations	NF
Indice de protection	IP20
Largeur	50 mm
Longueur	226 mm
Matériau du boîtier	PA UL 94 V-0
Modèle	3+NPE
Modèle	3
Protection max contre les surintensités côté réseau	160 A
Report d'alarme	non
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²

Section de conducteur flexible (à fils de faible diamètre) min.	10 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	7 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	7 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	10 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<100 ns
Tension continue max. (L-N)	255 V
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension TOV [L-N] - fail safe mode - 120 min	442 V
Tension TOV [L-N] - withstand mode - 5 s	440 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Barre omnibus 40 mm
Type de réseau TN	oui
Type de réseau TN-C	oui
Type du réseau	TN-C
Type selon EN 61643-11	Type 1+2
