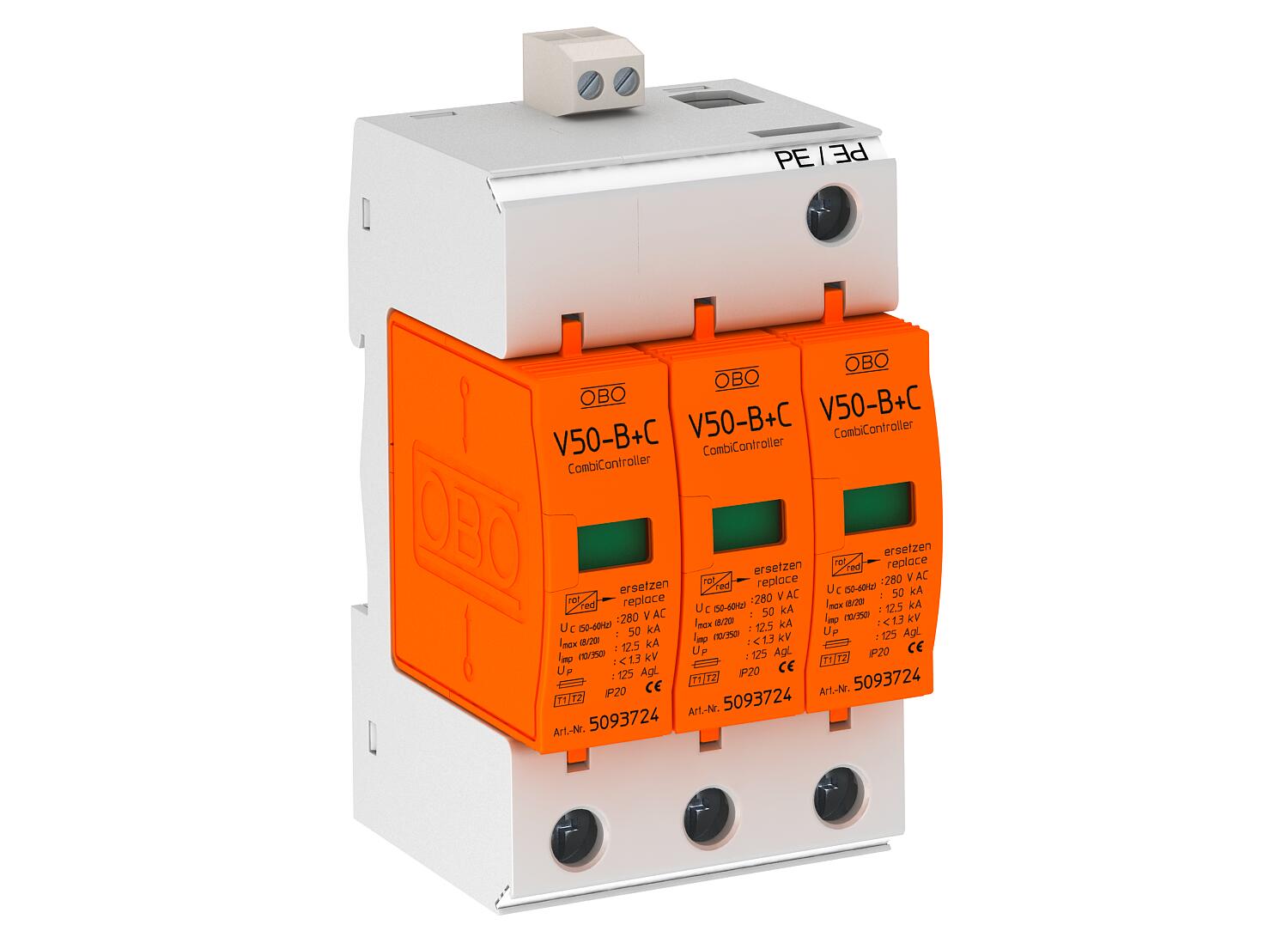

Parafoudre et parasurtenseur type à 3 pôles avec signalisation à distance
Réf. 5093643 | EAN 4012195361916
- Description du produit
-
Description du produitParafoudre combiné, parafoudre et parasurtenseur de type 1+2 selon la norme DIN EN 61643-11.
• Pour la liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre 12,5 kA (10/350) par pôle
• Pour systèmes TN-C
• Avec socle MultiBase avec bornes de raccordement multiples
• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Parafoudre enfichable avec dispositif de coupure dynamique
• Avec indicateur optique de fonctionnement
• Niveau de protection < 1,3 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distributeur
• Raccordements marqués

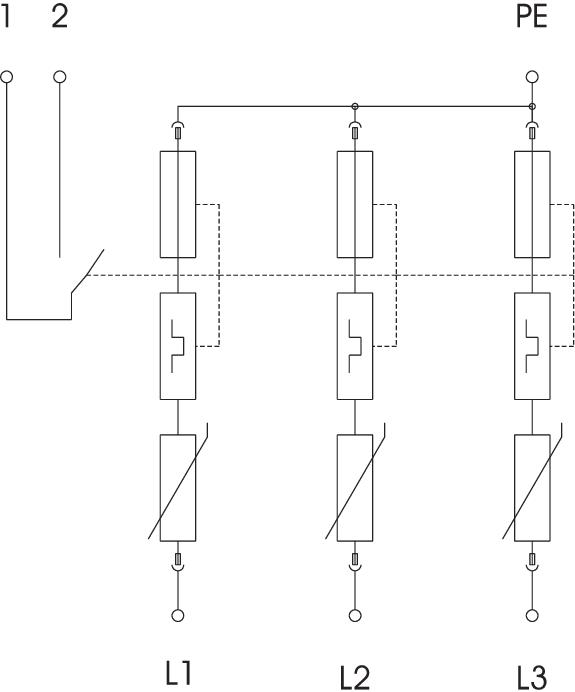

• Variante -FS avec contact de télécommunication (contact à fermeture libre de potentiel)
Application : liaison équipotentielle de protection contre la foudre dans les bâtiments également dotés d'une protection extérieure contre la foudre des classes III et IV et dans les boîtiers de distributeur courants.
* Complet = cartouche(s) et base
-
- Caractéristiques techniques
-
Caractéristiques techniques
Autre type de réseau non Calibre de fusible maximum 125 A Coupe-feu non Courant de choc de décharge (10/350 μs) 12,5 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 90 kA Courant de décharge nominal (8/20) 30 kA Courant de foudre (10/350) [total] 37,5 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 280V Empreinte CO₂ (GWP) du berceau à la porte 1,2115 kg CO₂e / 1 Pièce fusible de puissance intégré non Indice de protection IP20 Modèle 3 pôles + FS Modèle 3 Niveau de protection [L-N] ≤1,3 Nombre de pôles 3 Protection max contre les surintensités côté réseau 125 Report d'alarme oui Section de conducteur flexible (à fils de faible diamètre) min. 25 mm² Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension continue max. (N-PE) 255 V Tension max. permanente CA 280 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C oui Type de réseau TN-C-S non Type de réseau TN-S non Type de réseau TT non Type du réseau TN-C Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
