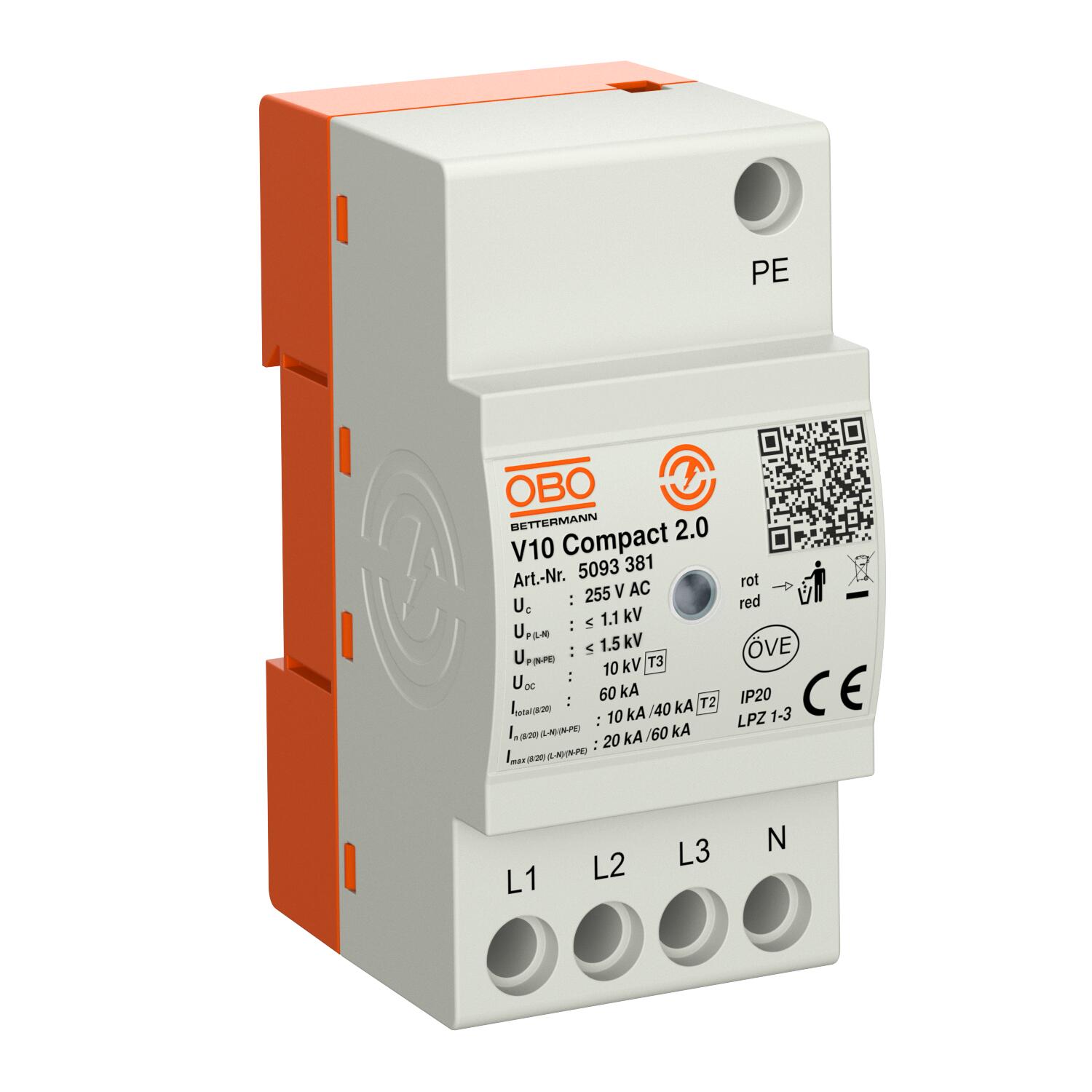

Parafoudre Compact 150 V 3+N/PE | 255 | IP20

Parafoudre Compact 150 V

Réf. 5093381 | EAN 4012196862566

Réf. / Type	5093381 / V10 Compact2.0

Modèle	3+N/PE

Tension max. permanente CA	255 V

Indice de protection	IP20

Description du produit

Description du produit

Parasurtenseur type 2+3 compact

• Protection contre les surtensions dans tableaux secondaires selon VDE 0100-443 (CEI 60364-4-44)
• Capacité d'écoulement jusqu'à 60 kA (8/20) au total

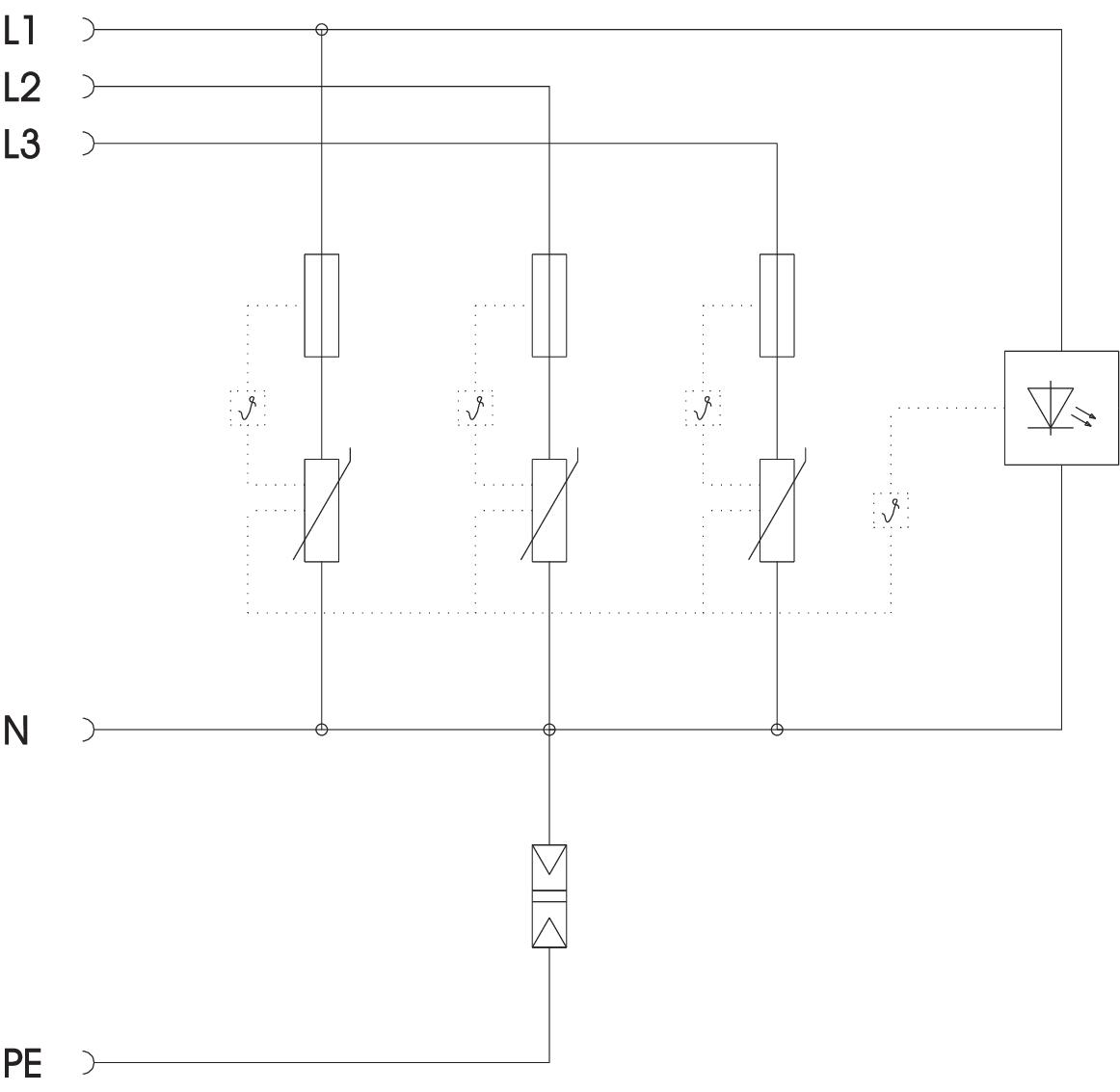

• Solution 3+1 intégrée sur une largeur modulaire de 45 mm pour réseaux TN et TT
• Varistance haute performance
• Avec dispositif de coupure thermodynamique et affichage des fonctions

Application : sous-circuits et distribution par étage ainsi que protection d'appareils triphasés.

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	63 A
Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Classe d'essais type 2	oui
classe d'essais type 3	oui
Couple de serrage	2 Nm
Courant de décharge maximal (8/20 μs)	20 kA
Courant de décharge maximal (8/20 μs) [L-N]	20 kA
Courant de décharge maximal (8/20 μs) [N-PE]	60 kA
Courant de décharge maximal (8/20 µs) [total]	60 kA
Courant de décharge nominal (8/20)	10 kA
Courant de décharge nominal (8/20 μs) [N-PE]	40 kA
Courant décharge nominal (8/20 μs) [L-N]	10 kA
Dimension	255V
fusible de puissance intégré	non

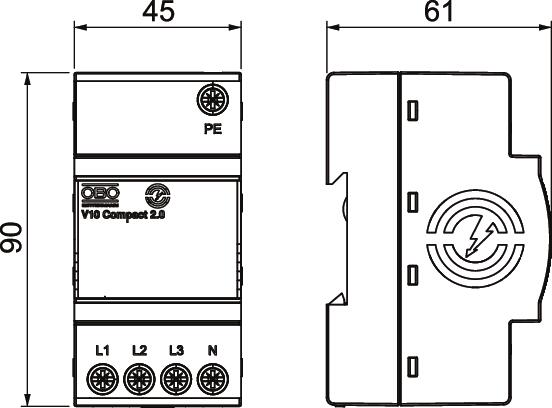

Hauteur	90 mm
Indice de protection	IP20
Largeur	45 mm
Longueur	60,5 mm
Modèle	3+N/PE
Modèle	3+NPE
Niveau de protection [L-N]	≤1,1
Nombre de pôles	4
Protection max contre les surintensités côté réseau	63 A gG
Section de conducteur flexible (à fils de faible diamètre) max.	10 mm²

Section de conducteur flexible (à fils de faible diamètre) max.	8 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	2,5 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	13 AWG
Section de conducteur rigide (unifilaire/multifilaire) max.	10 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	8 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	13 AWG
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II+III
Température de service max.	70 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Type du réseau	tous
Type selon EN 61643-11	Type 2+3
ZPF	1→3
