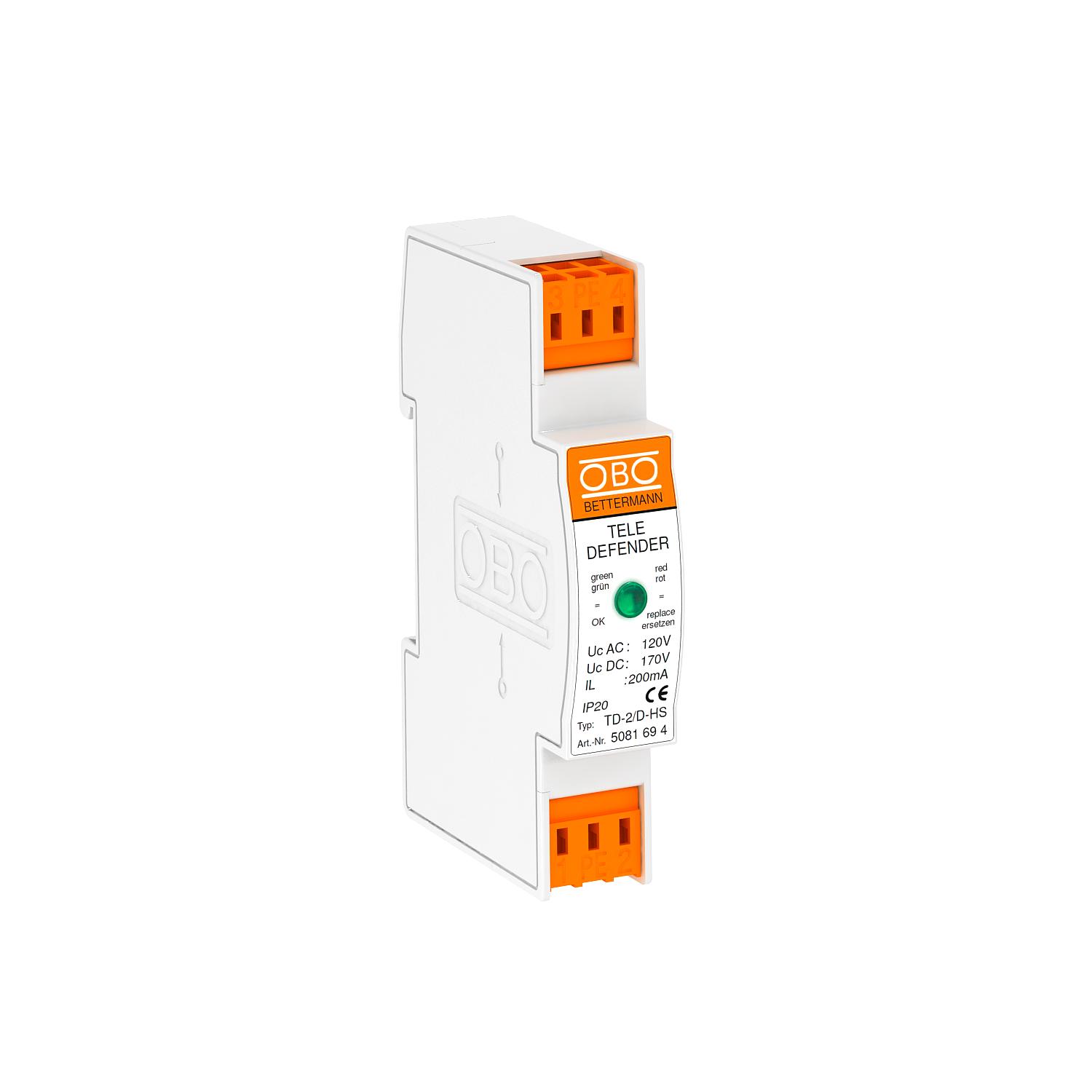

Parafoudre combiné (ZPF 0 à 3) pour liaisons DSL, RNIS et analogiques
Réf. 5081694 | EAN 4012196087723
- Description du produit
-
Description du produit
Parasurtenseur pour câble de données de système de télécommunication
• Excellent niveau de protection en cas de charge de courant élevée
• Bornes sans vis ou enfichables
• Largeur de bande optimisée pour une transmission fiable
• Montage rapide sur rail DIN pour une ligne téléphonique
• Voyant d'état
Application : systèmes DSL, RNIS ou télécommunications analogiques
-
- Caractéristiques techniques
-
Caractéristiques techniques
Affaiblissement d’insertion (insertion loss) ≤3 dB Capacité (ligne/ligne) <50 pF Capacité (ligne/terre) <50 pF Connectique Borne Contact de télécommunication non Couleur blanc Courant de charge nominal CA 0,14 Courant de charge nominal CC 0,2 A Courant de choc de décharge 2,5 kA Courant de choc de décharge total (10/350) D1: 5 Courant de décharge total (8/20) 10 kA Dimension 170V Fréquence limite 75 MHz Indice de protection IP20 Kategorie Type 1+2+3 / D1+C2+C1 Largeur en modules (17,5 mm) 1 Matériau Plastique Mise à la terre par : Circuit de raccordement Modèle testé antidéflagrant non Niveau de protection fil/fil <300 V Niveau de protection fil/terre <650 V Nombre de pôles 2 Norme de contrôle CEI 61643-21 Plage de températures d’utilisation max. 80 °C Plage de températures d’utilisation min. -40 °C Raccordement du blindage direct Raccordement du blindage disponible non Résistance au courant de choc fil - fil C2: 18 kV / 9 kA (8/20µs) Résistance au courant de choc fil - terre C2: 18 kV / 9 kA (8/20µs) Résistance d’isolation >1 MΩ Résistance série par voie 9 Ω ± 10 % Section de raccordement flexible max. 2,5 mm² Section de raccordement flexible min. 0,14 mm² Section de raccordement multifilaire max. 2,5 mm² Section de raccordement multifilaire min. 0,14 mm² Section de raccordement rigide max. 2,5 mm² Section de raccordement rigide min. 0,14 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-21 Classe I+II+III / D1+C2+C1 Supervision de parafoudre non Tension max. permanente CA 120 Tension max. permanente CC 170 Type de ligne pour appareils de protection contre les surtensions Câble de données ZPF 0→3 - Tous les types
- Téléchargements
-
Fiche technique TD-2/D-HS / 5081694 , 0.34MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité TD-2/D-HS / 5081694 , 0.13MB , pdfREACH Déclaration de conformité TD-2/D-HS / 5081694 , 0.12MB , pdfRoHS Déclaration de conformité TD-2/D-HS / 5081694 , 0.12MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
