Parafoudre combiné V50, 3+NPE, 280 V 3+N/PE | 280 | IP20

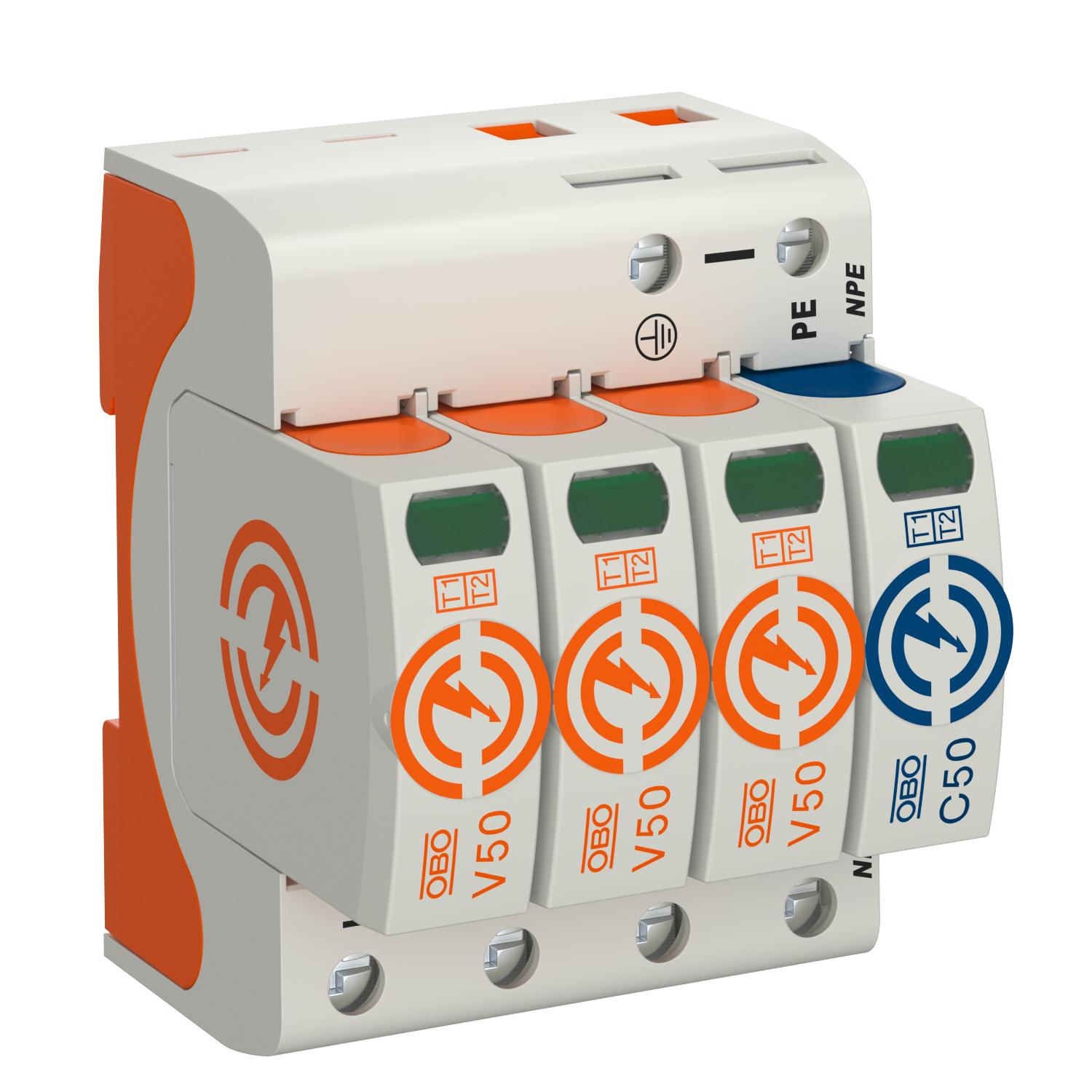

Parafoudre combiné V50, 3+NPE, 280 V

Réf. 5093526 | EAN 4012196159697

Réf. / Type

Modèle

Tension max. permanente CA	280 V

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre combiné type 1+2 • Pour la liaison équipotentielle de protection contre la foudre selon NF EN 62305 (IEC 62305) • Capacité d'écoulement du courant de foudre de 12,5 kA (10/350) par pôle et jusqu'à 50 kA (10/350) au total • Parafoudre modulaire débrochable avec dispositif de coupure dynamique et voyant d'état • Mécanisme de verrouillage des cartouches avec protection contre les vibrations et codage de tension • Plastique retardateur de la flamme selon UL 94 V-0 • Les variantes FS possèdent un contact inverseur libre de potentiel pour le report d'alarme

Application : liaison équipotentielle de foudre pour bâtiments de classe III et IV.
* Complet = cartouche(s) et base

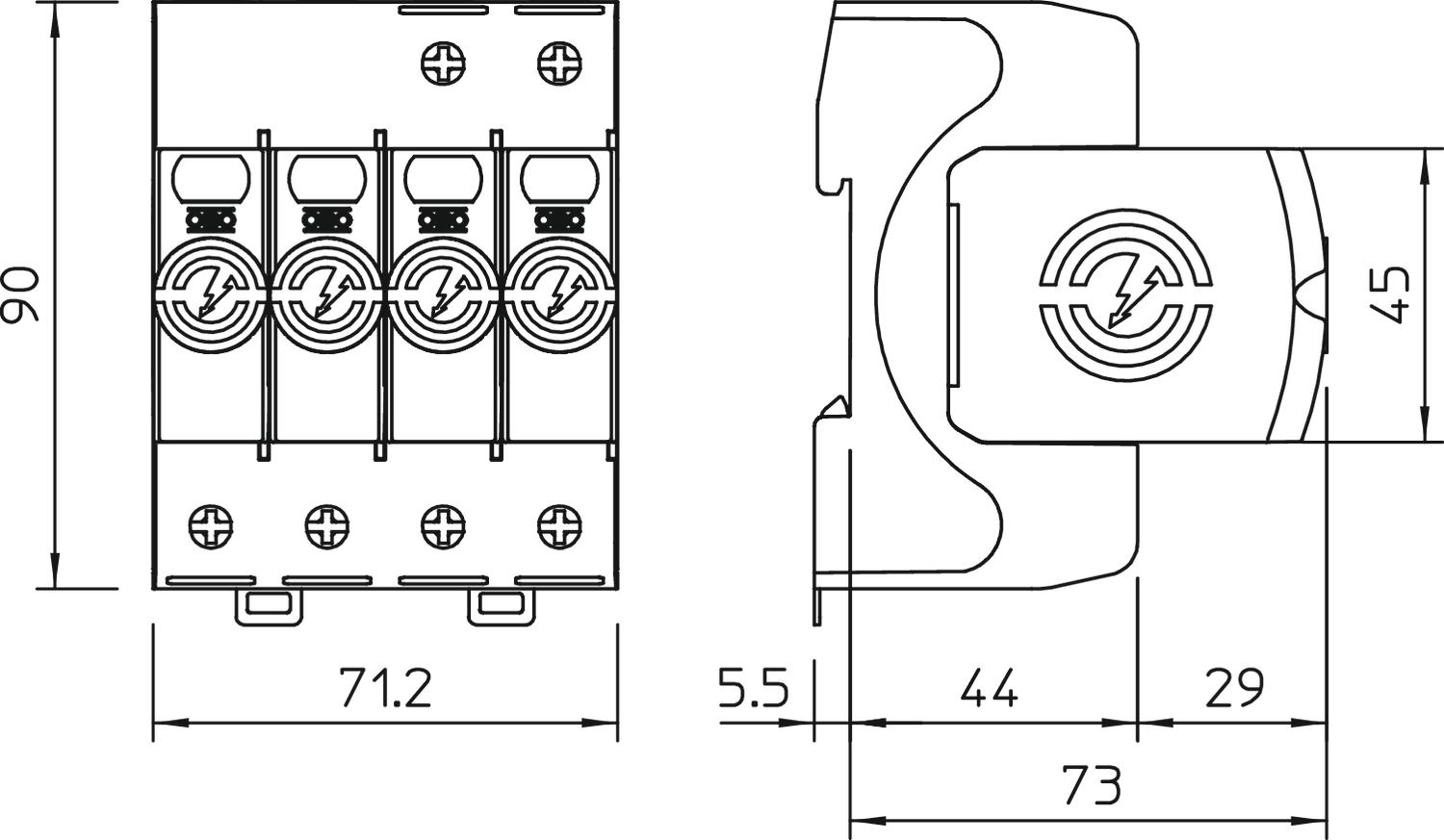

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	160 A
Capacité de coupure de courant de suite (eff) [N-PE]	0,1 kA
Coupe-feu	non
Couple de serrage	4 Nm
Courant de choc de décharge (10/350 μs)	12,5 kA
Courant de décharge maximal (8/20 μs)	50 kA
Courant de décharge maximal (8/20 μs) [L-N]	50 kA
Courant de décharge maximal (8/20 µs) [total]	80 kA
Courant de décharge nominal (8/20)	30 kA
Courant de foudre (10/350) [total]	50 kA
Courant décharge nominal (8/20 μs) [L-N]	30 kA
Dimension	280V
Écartement minimal	1,5 mm
Empreinte CO₂ (GWP) du berceau à la porte	0,007 kg CO₂e / 1 Pièce
fusible de puissance intégré	non
Homologations	NF
Indice de protection	IP20
Matériau du boîtier	PA UL 94 V-0
Modèle	3+N/PE
Niveau de protection commun [L-PE]	2,5 kV
Niveau de protection [L-N]	≤1,3
Nombre de pôles	4
Protection max contre les surintensités côté réseau	160 A gL/gG
Report d'alarme	non
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	50 kA eff
Section de conducteur flexible (à fils de faible diamètre) max.	2 AWG
Section de conducteur flexible (à fils de faible diamètre) max.	35 mm²
Section de conducteur flexible (à fils de faible diamètre) min.	16 AWG
Section de conducteur flexible (à fils de faible diamètre) min.	1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	2 AWG

Section de conducteur rigide (unifilaire/multifilaire) min.	16 AWG
Section de conducteur rigide (unifilaire/multifilaire) min.	1,5 mm²
Section de raccordement des bornes FM max.	16 AWG
Section de raccordement des bornes FM max.	1,5 mm²
Section de raccordement des bornes FM min.	21 AWG
Section de raccordement des bornes FM min.	0,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension continue max. (N-PE)	255 V
Tension continue max. (L-N)	280 V
Tension max. permanente CA	280 V
Tension nominale CA (50 / 60 Hz)	230 V
Tension résiduelle [L-N] @ 1 kA	0,7 kV
Tension résiduelle [L-N] @ 12,5 kA	1 kV
Tension résiduelle [L-N] @ 5 kA	0,8 kV
Tension TOV [L-N] - fail safe mode - 120 min	440 V
Tension TOV [L-N] - withstand mode - 5 s	335 V
Tension TOV [N-PE] - withstand mode - 200 ms	1200 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type de réseau TN	oui
Type de réseau TN-C	non
Type de réseau TN-C-S	oui
Type de réseau TN-S	oui
Type de réseau TT	oui
Type du réseau	TN-S, TT
Type selon EN 61643-11	Type 1+2
Type selon UL1449	Type 4
