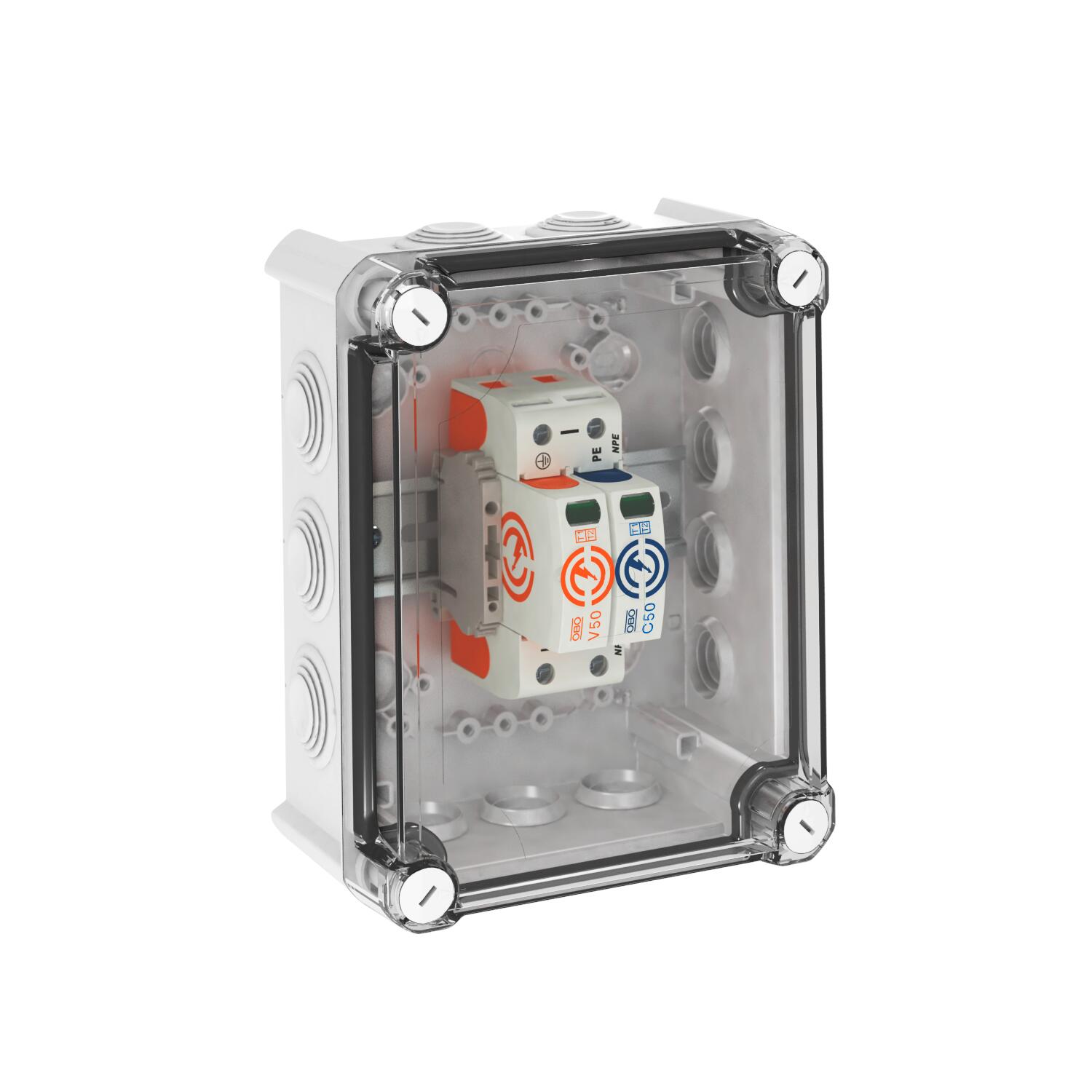

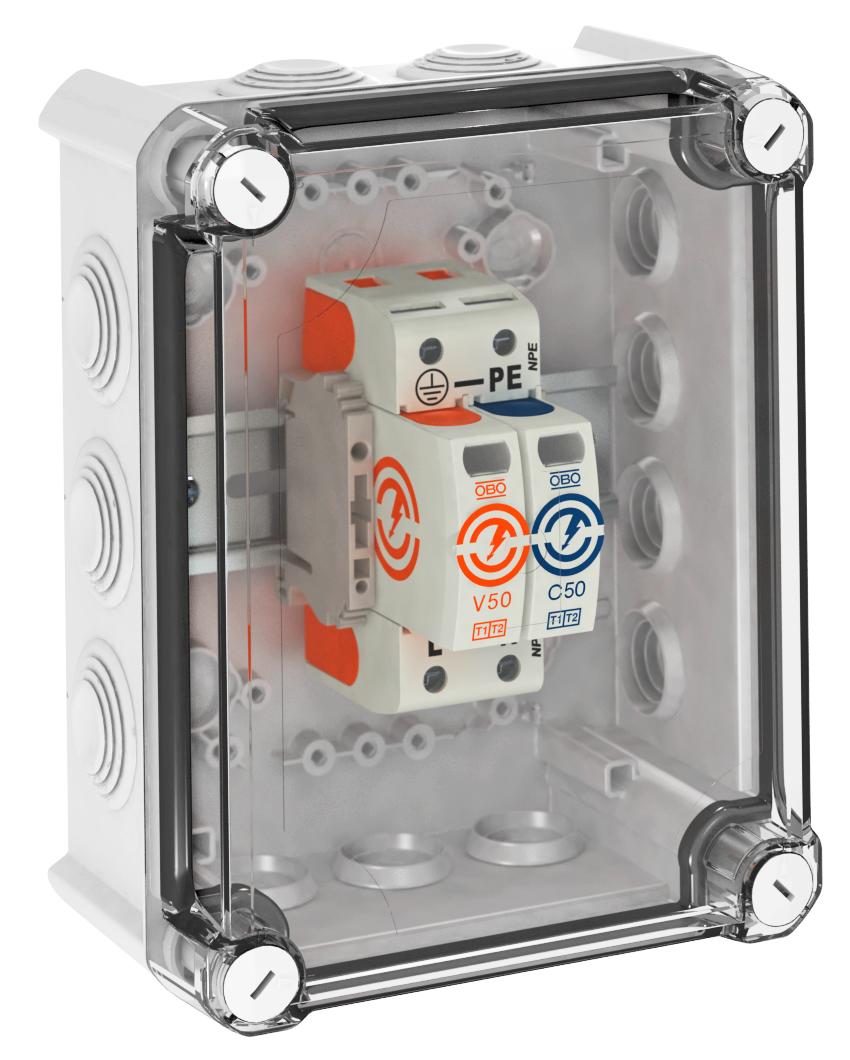

Parafoudre combiné V50, 1 pôle+NPE, 280 V
Réf. 5093594 | EAN 4012196423217
- Description du produit
-
Description du produitParafoudre combiné type 1+2 selon NF EN 61643-11
• Pour la liaison équipotentielle de protection contre la foudre selon la norme NF EN 62305 (IEC 62305)
• Unité complète, prémontée et prête pour le raccordement dans un boîtier en polycarbonate (IP66)
• Capacité d'écoulement 12,5 kA (10/350) par pôle et jusqu'à 50 kA (10/350) au total
Application : liaison équipotentielle de protection contre la foudre pour les bâtiments avec niveau de protection foudre III et IV.
En cas de risque de condensation due au vent, à la glace, à la température ou au soleil, des mesures complémentaires peuvent être nécessaires !
* Complet = cartouche et base
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Capacité de coupure de courant de suite (eff) [N-PE] 0,1 kA Coupe-feu non Couple de serrage 4 Nm Courant de choc de décharge (10/350 μs) 12,5 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 μs) [L-N] 50 kA Courant de décharge maximal (8/20 µs) [total] 50 kA Courant de décharge nominal (8/20) 30 kA Courant de foudre (10/350) [total] 25 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 280V Écartement minimal 1,5 mm fusible de puissance intégré non Homologations NF Indice de protection IP66 Modèle 1+N/PE Niveau de protection [L-N] ≤1,3 Nombre de pôles 1 Protection max contre les surintensités côté réseau 160 A gL/gG Report d'alarme non Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 50 kA eff Section de conducteur flexible (à fils de faible diamètre) max. 35 mm² Section de conducteur flexible (à fils de faible diamètre) max. 2 AWG Section de conducteur flexible (à fils de faible diamètre) min. 1,5 mm² Section de conducteur flexible (à fils de faible diamètre) min. 16 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 2 AWG Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 16 AWG Section de raccordement des bornes FM max. 16 AWG Section de raccordement des bornes FM max. 1,5 mm² Section de raccordement des bornes FM min. 0,5 mm² Section de raccordement des bornes FM min. 21 AWG Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension continue max. (N-PE) 255 V Tension continue max. (L-N) 280 V Tension max. permanente CA 280 V Tension max. permanente CC 350 V Tension nominale CA (50 / 60 Hz) 230 V Tension résiduelle [L-N] @ 1 kA 0,7 kV Tension résiduelle [L-N] @ 12,5 kA 1 kV Tension résiduelle [L-N] @ 5 kA 0,8 kV Tension TOV [L-N] - fail safe mode - 120 min 440 V Tension TOV [L-N] - withstand mode - 5 s 335 V Tension TOV [N-PE] - withstand mode - 200 ms 1200 V Type de montage prémonté dans le boîtier Type de réseau TN oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 1+2 Type selon UL1449 Type 4 - Tous les types
- Téléchargements
-
Fiche technique VG-V50-1+NPE-280 / 5093594 , 0.39MB , pdfCatalogue Überspannungsschutz , 28.42MB , pdfDéclaration de conformité UE VG-V50-1+NPE-280 / 5093594 , 0.13MB , pdf
