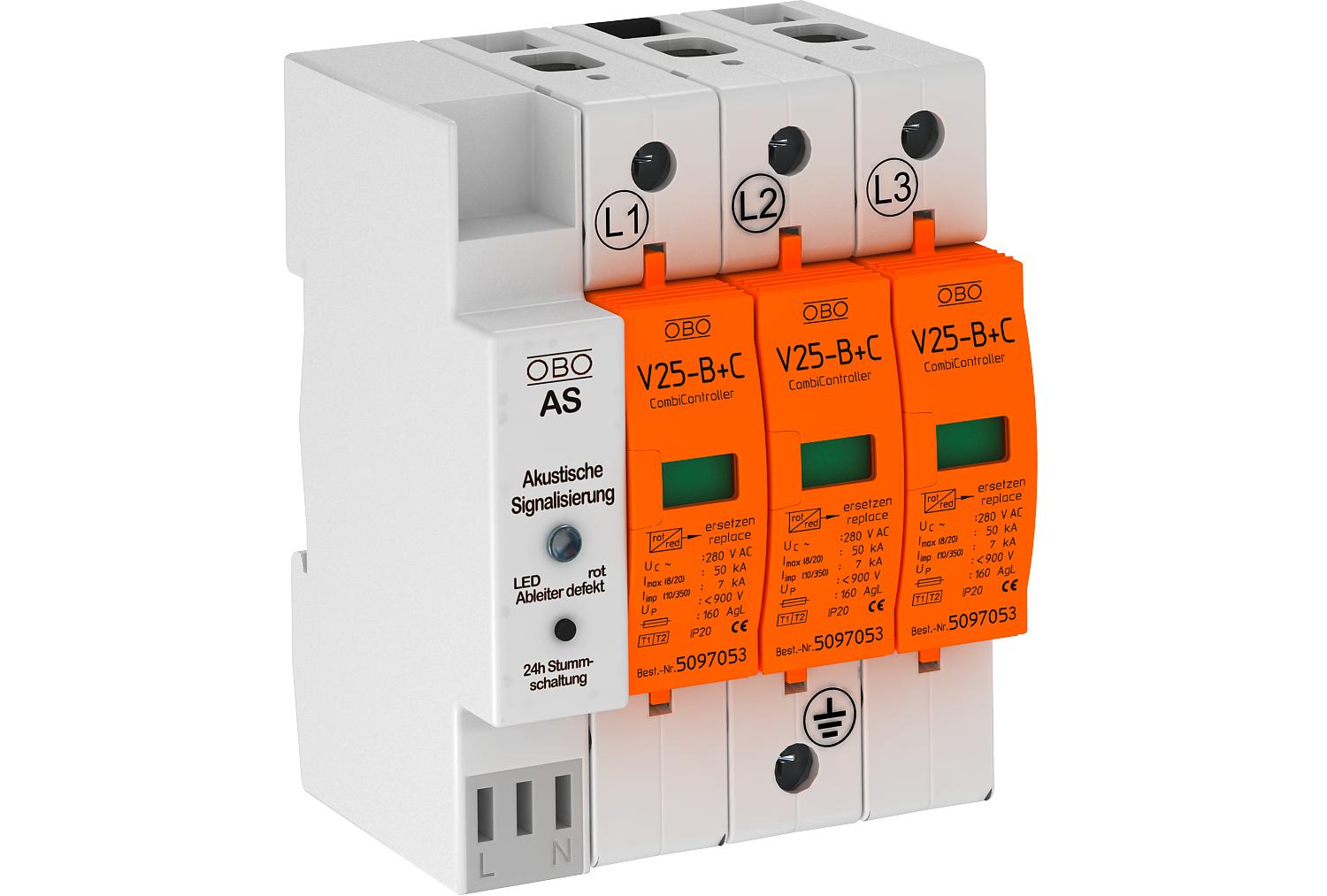

Parafoudre combiné V25 à 3 pôles 280 V avec alarme sonore
Réf. 5097185 | EAN 4012195945314
- Description du produit
-
Description du produitParafoudre combiné avec parafoudre et parasurtenseur de type 1+2
• Unité complète, comprenant un couvercle et un socle, prémontée et prête à raccorder
• Convient aux systèmes de réseau TN
• Avec signal sonore pour surveiller le fonctionnement, tonalité désactivable avec répétition 24 h
• Parafoudre enfichable avec dispositif de coupure dynamique
• Voyant d'état
• Niveau de protection < 900 V
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distributeur courants
• Raccordements marqués
Exemple d'application : bâtiments avec alimentation par ligne aérienne ou pour l'établissement de la liaison équipotentielle contre la foudre des bâtiments résidentiels.
* Complet = couvercle et socle
Avec dispositif de signalisation sonore
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Coupe-feu non Courant de choc de décharge (10/350 μs) 7 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 90 kA Courant de décharge nominal (8/20) 30 kA Courant de foudre (10/350) [total] 21 kA Dimension 280V Empreinte CO₂ (GWP) du berceau à la porte 0,8578 kg CO₂e / 1 Pièce Indice de protection IP20 Modèle 3 Modèle 3 pôles avec AS Nombre de pôles 3 Protection max contre les surintensités côté réseau 160 Report d'alarme non Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique et sonore SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CA 280 V Tension nominale CA (50 / 60 Hz) 230 V Type de réseau TN oui Type de réseau TN-C oui Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique V25-B+C 3+AS / 5097185 , 0.24MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE V25-B+C 3+AS / 5097185 , 0.04MB , pdfREACH Déclaration de conformité V25-B+C 3+AS / 5097185 , 0.12MB , pdfRoHS Déclaration de conformité V25-B+C 3+AS / 5097185 , 0.12MB , pdfApprobation Certifikat EZU V25 , 0.12MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
