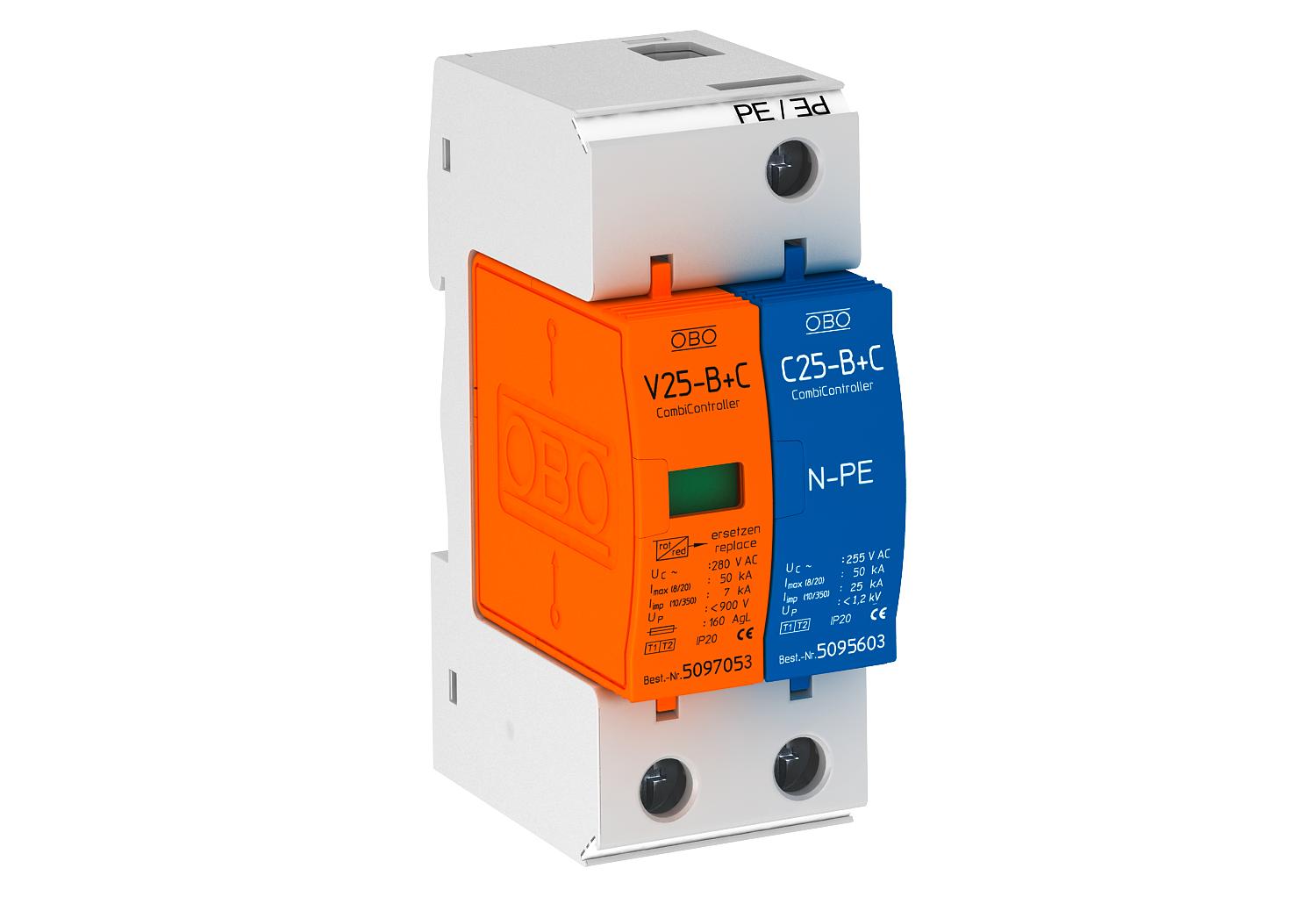

Parafoudre combiné V25, 1 pôle+NPE, 280 V
Réf. 5094457 | EAN 4012195382850
- Description du produit
-
Description du produitParafoudre combiné, parafoudre et parasurtenseur de type 1+2
• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Convient universellement aux systèmes TN-S et TT
• Parafoudre enfichable avec dispositif de coupure dynamique
• Voyant d'état
• Niveau de protection < 0,9 kV
• Parafoudre à varistance d'oxyde de zinc blindé et sans purge à utiliser dans les boîtiers de distributeur courants
• Raccordements marqués
Exemple d'application : bâtiments avec alimentation par ligne aérienne ou pour l'établissement de la liaison équipotentielle de protection contre la foudre des bâtiments résidentiels.
* Complet = cartouche(s) et base
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 160 A Coupe-feu non Courant de choc de décharge (10/350 μs) 7 kA Courant de décharge maximal (8/20 μs) 50 kA Courant de décharge maximal (8/20 µs) [total] 60 kA Courant de décharge nominal (8/20) 30 kA Courant de décharge nominal (8/20 μs) [N-PE] 30 kA Courant de foudre (10/350) [total] 14 kA Courant décharge nominal (8/20 μs) [L-N] 30 kA Dimension 280V Empreinte CO₂ (GWP) du berceau à la porte 0,908 kg CO₂e / 1 Pièce Indice de protection IP20 Modèle 1+N/PE Modèle 1 pôle complet avec NPE Niveau de protection commun [L-PE] 1200 kV Niveau de protection [L-N] ≤900 Nombre de pôles 1 Protection max contre les surintensités côté réseau 160 Report d'alarme non Section de conducteur rigide (unifilaire/multifilaire) max. 35 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 2,5 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CA 280 V Tension max. permanente CC 200 V Tension nominale CA (50 / 60 Hz) 230 V Type de réseau TN oui Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
