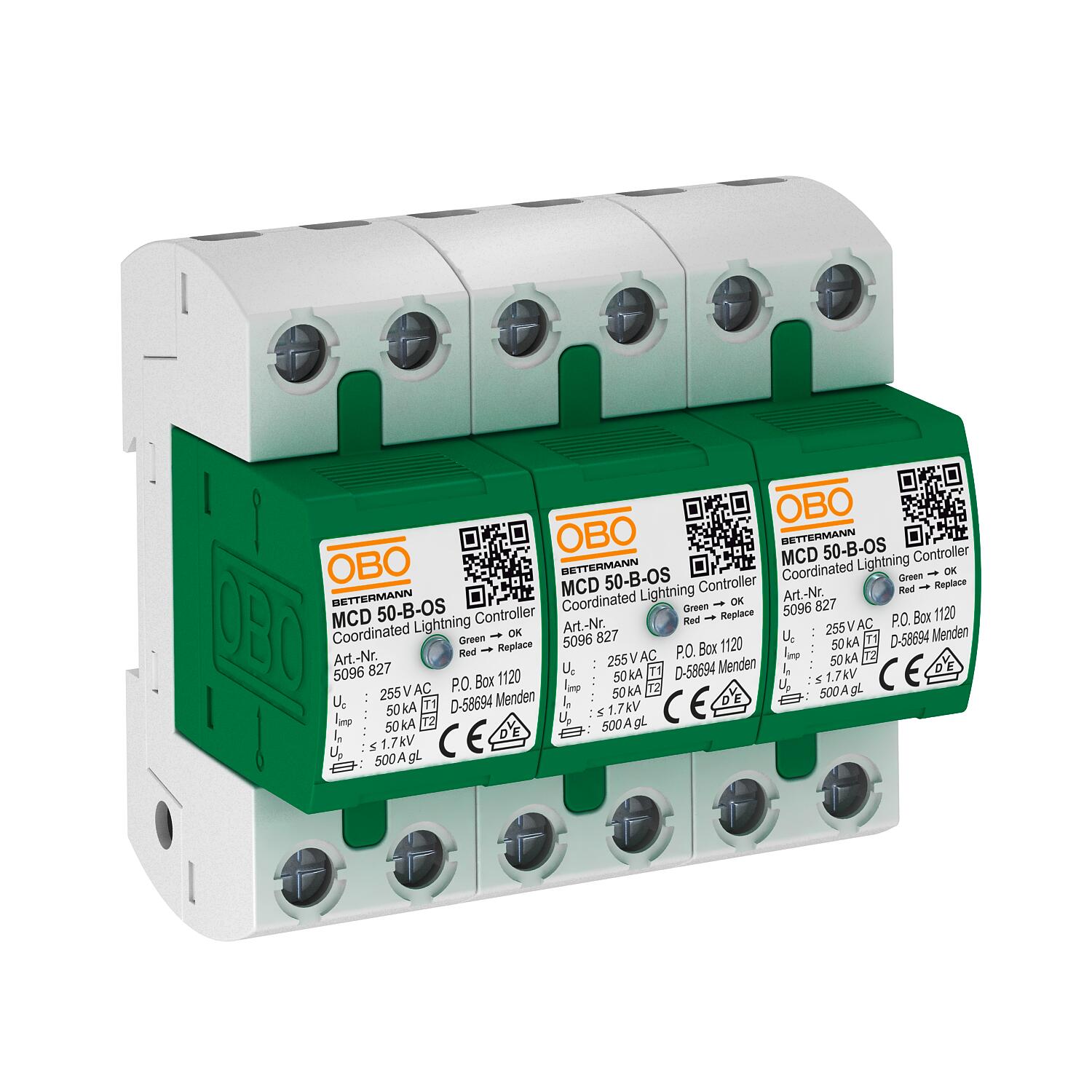

Parafoudre combiné type 1 à 3 pôles avec indicateur d'état 3 | 255 | IP20

Parafoudre combiné type 1 à 3 pôles avec indicateur d'état

Réf. 5096835 | EAN 4012195288282

Réf. / Type	5096835 / MCD 50-B 3-OS

Modèle	3

Tension max. permanente CA	255 V

Indice de protection	IP20

Description du produit

Description du produit

Kit parafoudre combiné avec affichage de fonction, à utiliser dans les réseaux TN-C.

Entièrement pré-assemblé et prêt à raccorder, comprenant:
3 MCD 50-B-OS: parafoudre coordonné de type 1+2 selon EN 61643-11. Pour interface 0 à 2 (ZPF) conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou VDE 0185-305.

• Liaison équipotentielle de protection contre la foudre selon la norme VDE 0185-305 (CEI 62305)
• Capacité d'écoulement 50 kA (10/350) par pôle et jusqu'à 150 kA (10/350) au total
• Niveau de protection <1,7 kV, permet la protection d'appareils
• Résistance aux courts-circuits 10 kA, calibre de fusible maximum 500 A gL/gG
• Puissance absorbée < 26 mW/Pol
• Éclateurs blindés, sans soufflage

Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV.

Caractéristiques techniques

Caractéristiques techniques

Autre type de réseau	non
Calibre de fusible maximum	500 A
Classe d'essais type 1	oui
Classe d'essais type 2	oui
Coupe-feu	non
Courant de choc de décharge (10/350 μs)	50 kA
Courant de décharge maximal (8/20 µs) [total]	150 kA
Courant de décharge nominal (8/20)	50 kA
Courant de foudre (10/350) [total]	150 kA
Courant décharge nominal (8/20 μs) [L-N]	50 kA
Dimension	255V

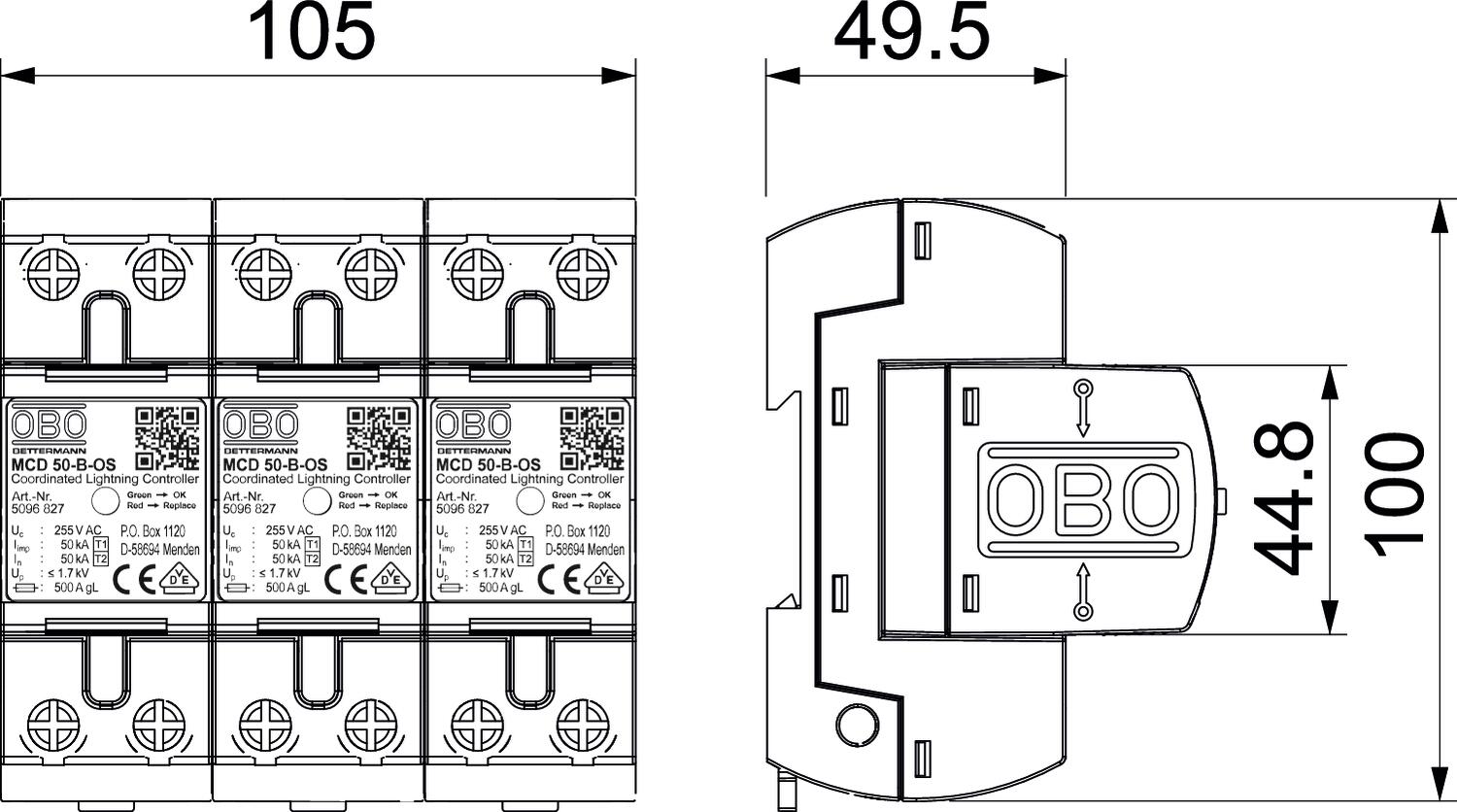

Hauteur	69 mm
Homologations	NF
Indice de protection	IP20
Largeur	105 mm
Longueur	100 mm
Modèle	3
Modèle	3 pôles
Niveau de protection [L-N]	≤1,7
Nombre de pôles	1
OBO_Nennlaststrom (Ein- / Ausgangsklemme)	125 A
Protection max contre les surintensités côté réseau	500
Report d'alarme	non
Résistance aux courts-circuits	10 kA

Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	10 kA
Section de conducteur rigide (unifilaire/multifilaire) max.	50 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	10 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I+II
Température de service max.	85 °C
Température de service min.	-40 °C
Temps de réponse	<100 ns
Tension continue max. (L-N)	255 V
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type de réseau CC	non
Type de réseau IT	non
Type de réseau TN	oui
Type de réseau TN-C	oui
Type de réseau TN-C-S	non
Type de réseau TN-S	non
Type de réseau TT	non
Type du réseau	TN-C
Type selon EN 61643-11	Type 1+2
ZPF	0→2
