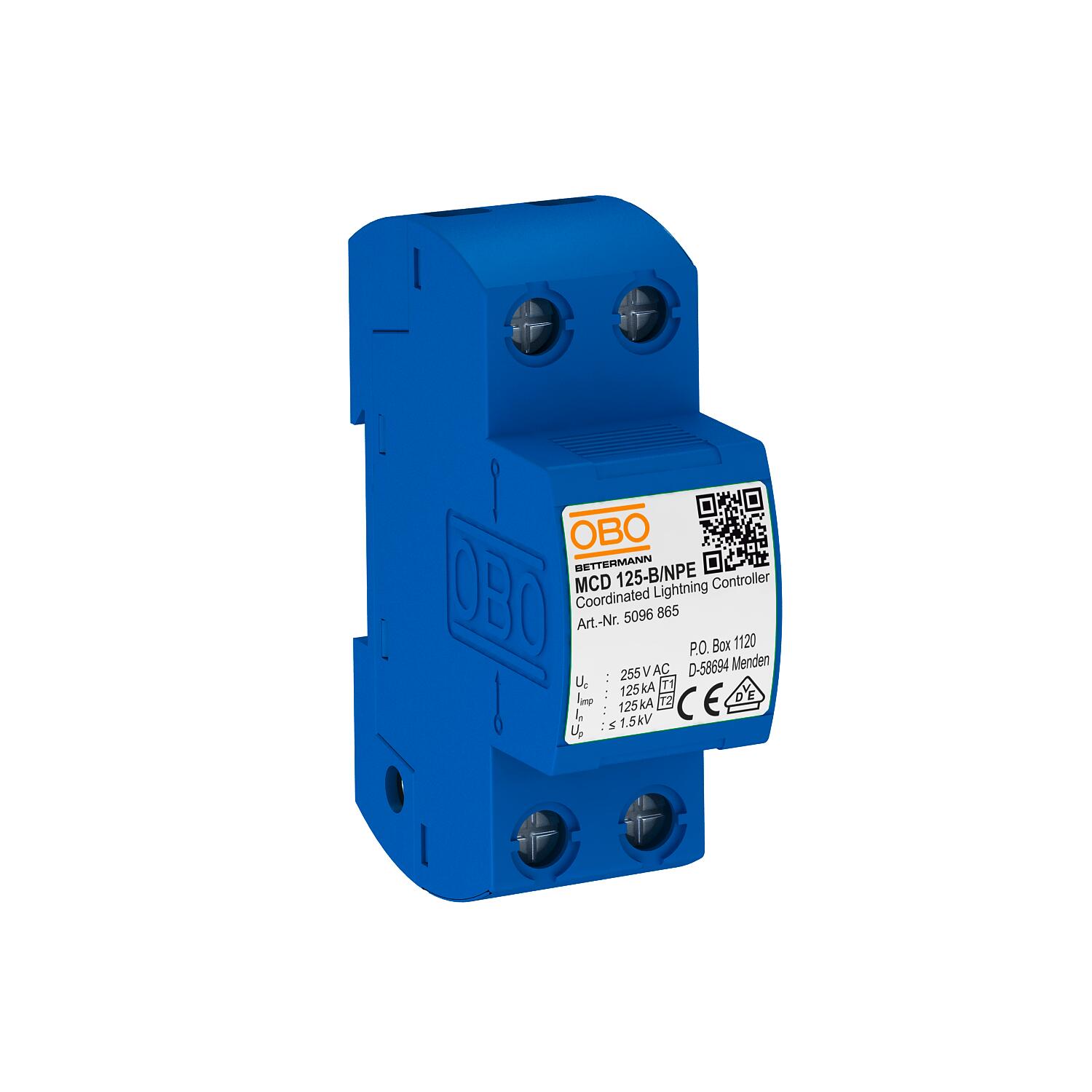

Parafoudre combiné à 1 pôle NPE
Réf. 5096865 | EAN 4012195541394
- Description du produit
-
Description du produitParafoudre combiné type 1+2 N-PE à utiliser dans les réseaux TN-S et TT.
MCD 125-B / NPE: éclateur N-PE coordonné type 1 + 2 selon EN 61643-11. Pour interface 0 à 2 (ZPF) conformément au concept des zones de protection contre la foudre selon CEI 61312-1 ou VDE 0185-305.
• Capacité d'écoulement 125 kA (10/350 µs)
• Répond à la directive VDE-AR-N 4100
• Avec embouts enfichables pour le marquage des bornes de raccordements
• Niveau de protection < 1,5 kV, permet la protection des appareils
• Éclateur blindé, sans soufflage
Application : industrie et bâtiments dotés d'une protection extérieure contre la foudre des classes I à IV
-
- Caractéristiques techniques
-
Caractéristiques techniques

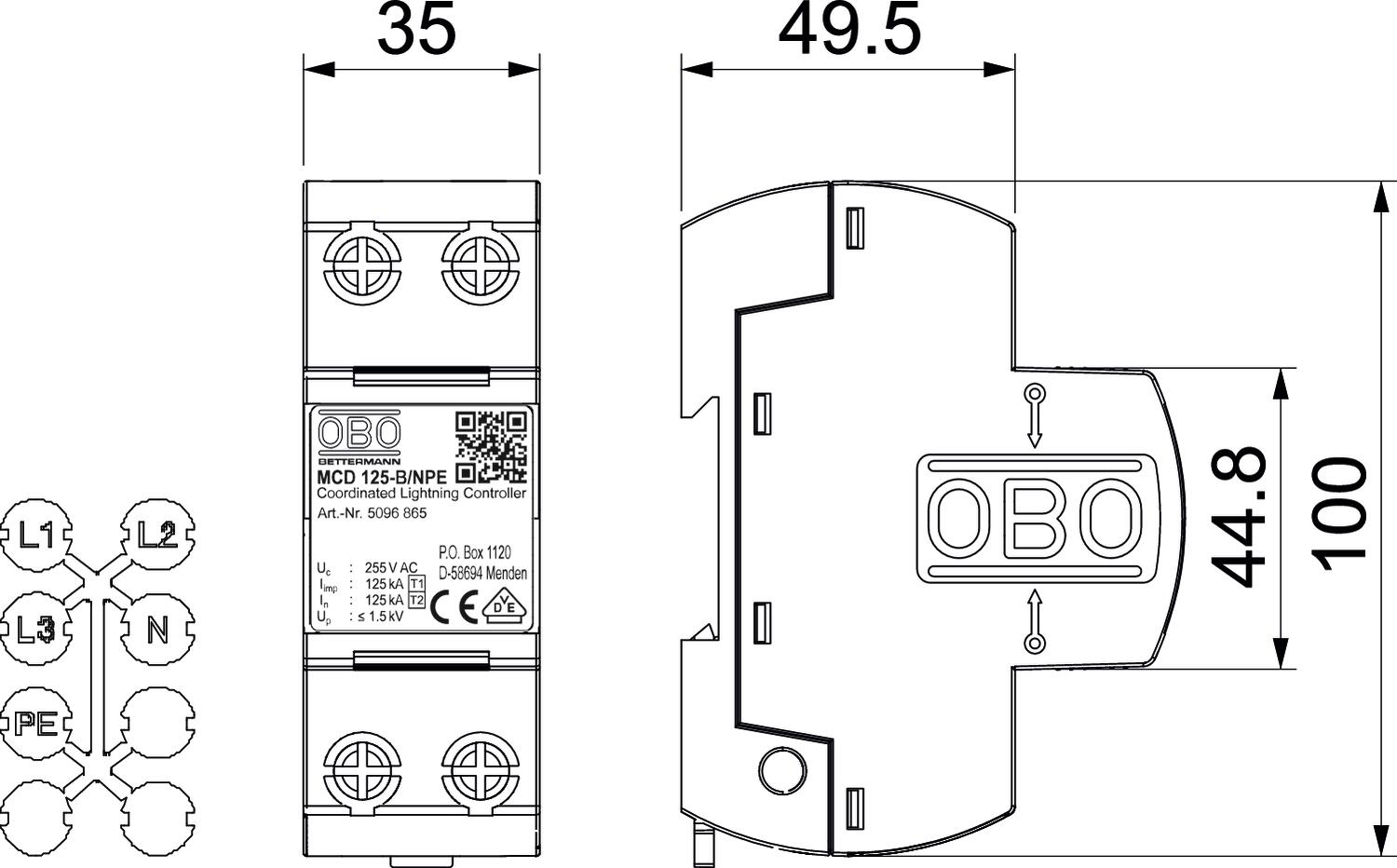

Autre type de réseau non Capacité de coupure de courant de suite (eff) [N-PE] 0,1 kA Classe d'essais type 1 oui Classe d'essais type 2 oui Coupe-feu non Courant de choc de décharge (10/350 μs) 125 kA Courant de décharge maximal (8/20 µs) [total] 125 kA Courant de décharge nominal (8/20) 125 kA Courant de décharge nominal (8/20 μs) [N-PE] 125 kA Courant de foudre (10/350) [total] 125 kA Dimension 255V Hauteur 69 mm Homologations NF Indice de protection IP20 Largeur 35 mm Longueur 100 mm Modèle 1 pôle ; 255 V Modèle N/PE Nombre de pôles 1 OBO_Nennlaststrom (Ein- / Ausgangsklemme) 125 A Report d'alarme non Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil aucun SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <100 ns Tension continue max. (N-PE) 255 V Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type de réseau CC non Type de réseau IT non Type de réseau TN oui Type de réseau TN-C non Type de réseau TN-C-S oui Type de réseau TN-S oui Type de réseau TT oui Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique MCD 125-B NPE / 5096865 , 0.21MB , pdfCatalogue Surge protection , 28.42MB , pdfDéclaration de conformité UE MCD 125-B NPE / 5096865 , 0.13MB , pdfREACH Déclaration de conformité MCD 125-B NPE / 5096865 , 0.13MB , pdfRoHS Déclaration de conformité MCD 125-B NPE / 5096865 , 0.13MB , pdfApprobation Approbation VDE MCD-125 , 0.12MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfInstructions de montage Infos techniques MCD 125-B/NPE , 0.07MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
