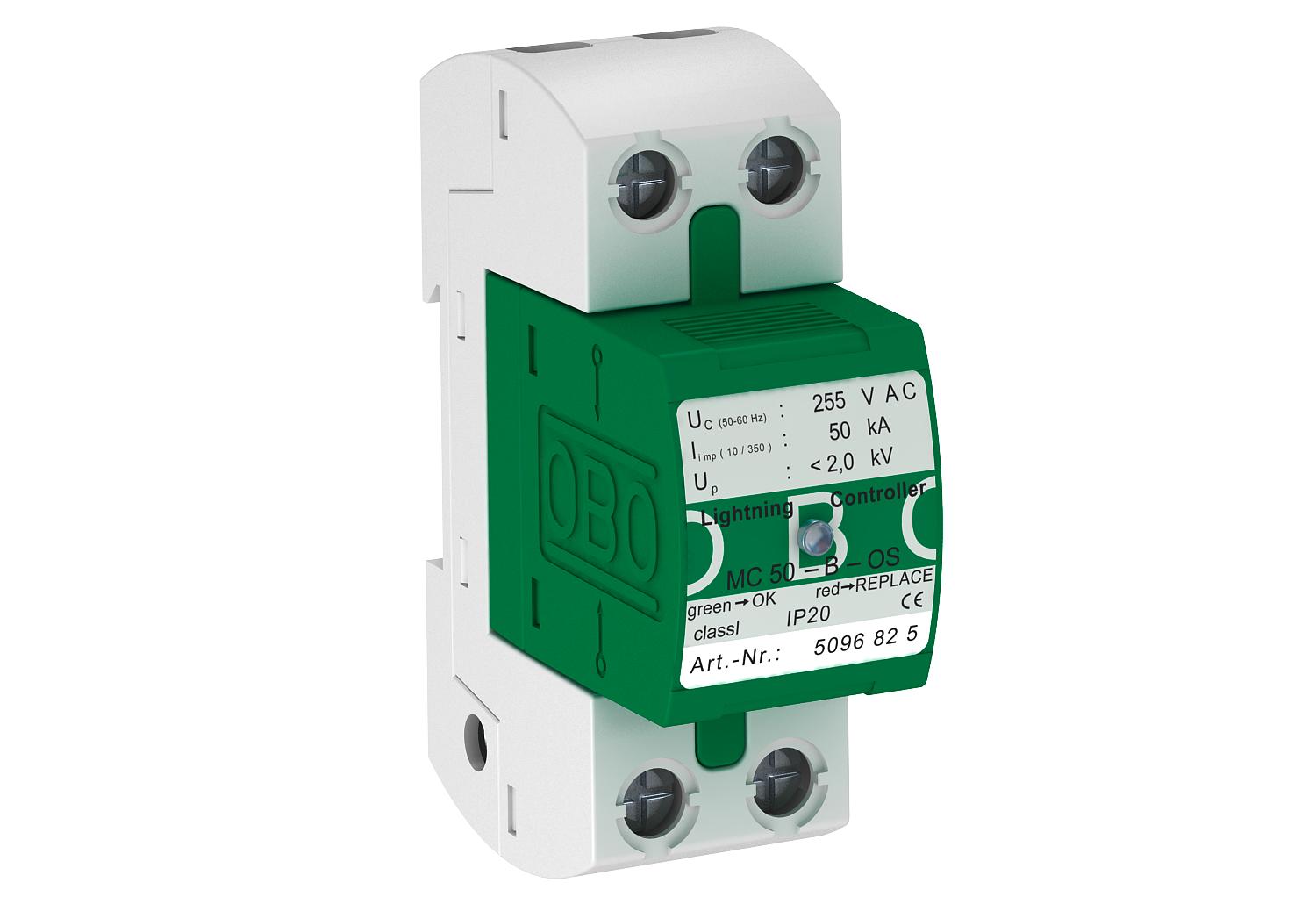

Parafoudre à 1 pôle avec voyant d'état

Name: Parafoudre à 1 pôle avec voyant d'état
Brand: OBO Bettermann
SKU: 5096851

Réf. 5096851 | EAN 4012195051411

Description du produit

Description du produit

Parafoudre type 1 selon la norme DIN EN 61643-11 avec affichage de fonction pour installation à l’interface 0 sur 1 (LPZ) conformément au concept des zones de protection contre la foudre selon la norme CEI 61312-1ou VDE 0185-305 (CEI 62305)

• Cartouche et base, cartouche enfichable
• Capacité d'écoulement 50 kA (10/350 µs) par pôle
• Niveau de protection <2,0 kV
• Puissance absorbée <26 mW/pôle
• Suppression du courant de suivi du réseau 25 kA Ipeak
• Avec embouts enfichable pour le marquage des bornes de raccordement
• Éclateur blindé sans soufflage d'arc: utilisation dans les tableaux de distribution du commerce

Exemple d'application: Installations industrielles.

Remarque : longueur de câble totale nécessaire comme longueur de découplage pour la protection contre les surtensions : 5 m.

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	500 A
Capacité de coupure de courant de suite (eff) [N-PE]	25 kA
Classe d'essais type 1	oui
Coupe-feu	non
Courant de choc de décharge (10/350 μs)	50 kA
Courant de décharge maximal (8/20 µs) [total]	50 kA
Courant de décharge nominal (8/20)	50 kA
Courant de foudre (10/350) [total]	50 kA
Dimension	255V

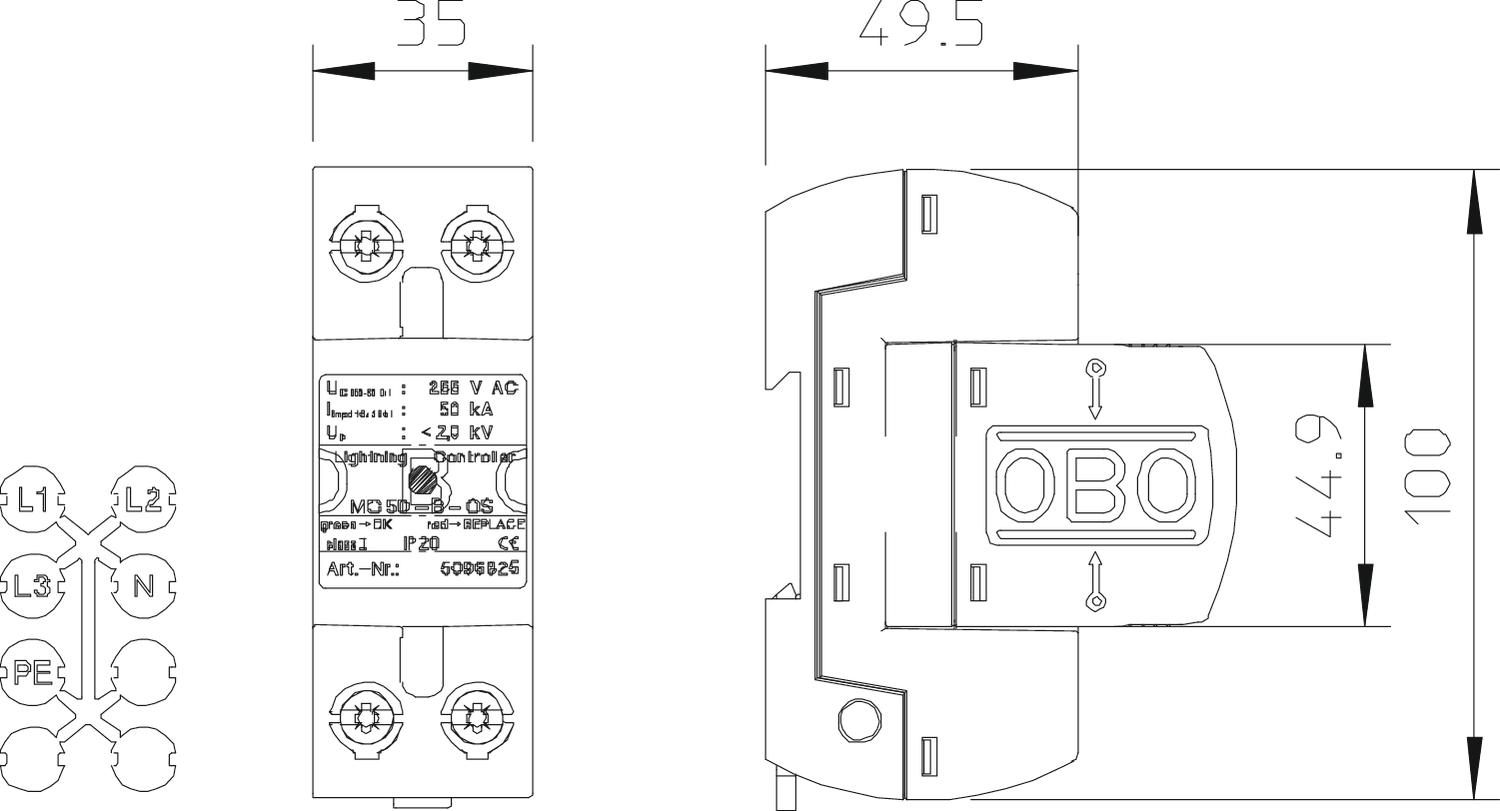

Hauteur	69 mm
Indice de protection	IP20
Largeur	35 mm
Longueur	100 mm
Modèle	1
Modèle testé antidéflagrant	non
Protection max contre les surintensités côté réseau	500
Report d'alarme	non

Résistance aux courts-circuits	25 kA
Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau	25 kA
Section de conducteur rigide (unifilaire/multifilaire) max.	50 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	10 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe I
Température de service max.	85 °C
Température de service min.	-40 °C
Temps de réponse	<100 ns
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de ligne pour appareils de protection contre les surtensions	Câble d’énergie AC
Type de montage	Rail DIN 35 mm
Type du réseau	autres
Type selon EN 61643-11	Type 1
ZPF	0→1
