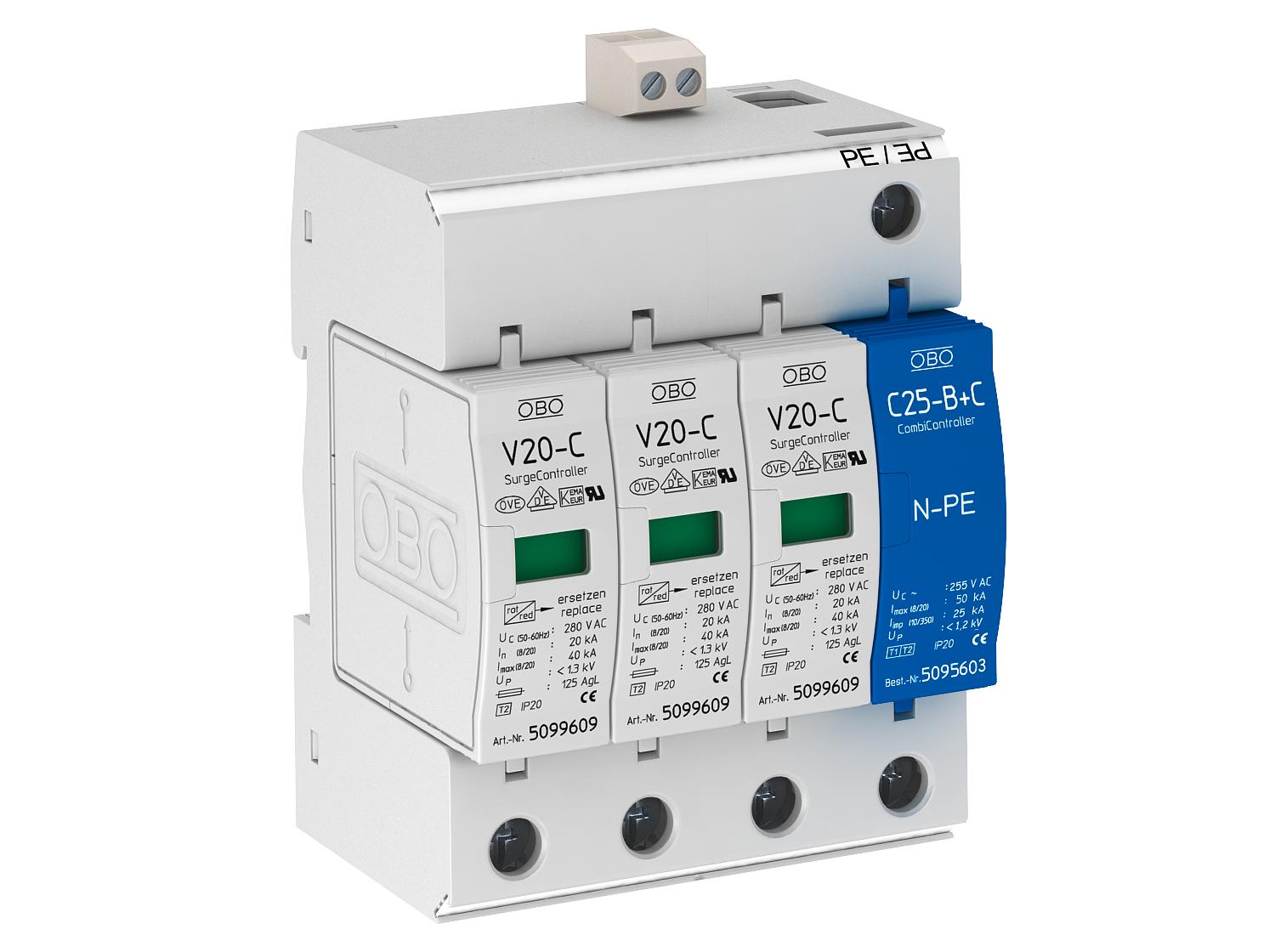

Parafoudre 3 pôles + NPE avec report d'alarme 280 V 3+N/PE | 280 | IP20

Parafoudre 3 pôles + NPE avec report d'alarme 280 V

Réf. 5094765 | EAN 4012195240242

Réf. / Type

Modèle

Tension max. permanente CA	280 V

Indice de protection	IP20

Description du produit

Description du produit

Parafoudre de type 2

• Unité complète, comprenant une cartouche et un socle, prémontée et prête à raccorder
• Convient aux systèmes de réseau TN et TT
• Cartouche enfichable, cartouche séparable du socle sans outil
• Avec report d'alarme, contact de fermeture libre de potentiel, pour surveiller le fonctionnement
• Avec dispositif de coupure thermodynamique
• Avec indicateur visuel de défaut
• Grande capacité de conduction du courant avec une longue durée de vie
• Raccordements marqués

Exemple d'application : bâtiment résidentiel, maison unifamiliale et industrie
* Complet = couvercle et socle

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	125 A
Classe d'essais type 2	oui
Coupe-feu	non
Courant de décharge maximal (8/20 μs)	40 kA
Courant de décharge maximal (8/20 µs) [total]	50 kA
Courant de décharge nominal (8/20)	20 kA
Dimension	280V
Empreinte CO₂ (GWP) du berceau à la porte	1,4045 kg CO₂e / 1 Pièce
fusible de puissance intégré	non
Indice de protection	IP20
Modèle	3+N/PE
Modèle	3+NPE + FS
Protection max contre les surintensités côté réseau	125
Report d'alarme	oui

Section de conducteur flexible (à fils de faible diamètre) min.	25 mm²
Section de conducteur rigide (unifilaire/multifilaire) max.	35 mm²
Section de conducteur rigide (unifilaire/multifilaire) min.	2,5 mm²
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension max. permanente CA	280 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de montage	Rail DIN 35 mm
Type du réseau	autres
Type selon EN 61643-11	Type 2
ZPF	1→2

Tous les types

Tous les types

Type	Modèle	Tension max. permanente CA	Indice de protection	Réf.	Quantité	Plus petite unité de vente
V20-C 1+NPE+FS	1+N/PE	280 V	IP20	5094760	Pièce	1 Pièce
V20-C 2+NPE+FS	2+N/PE	280 V	IP20	5094762	Pièce	1 Pièce
V20-C 3+NPE+FS	3+N/PE	280 V	IP20	5094765	Pièce	1 Pièce
