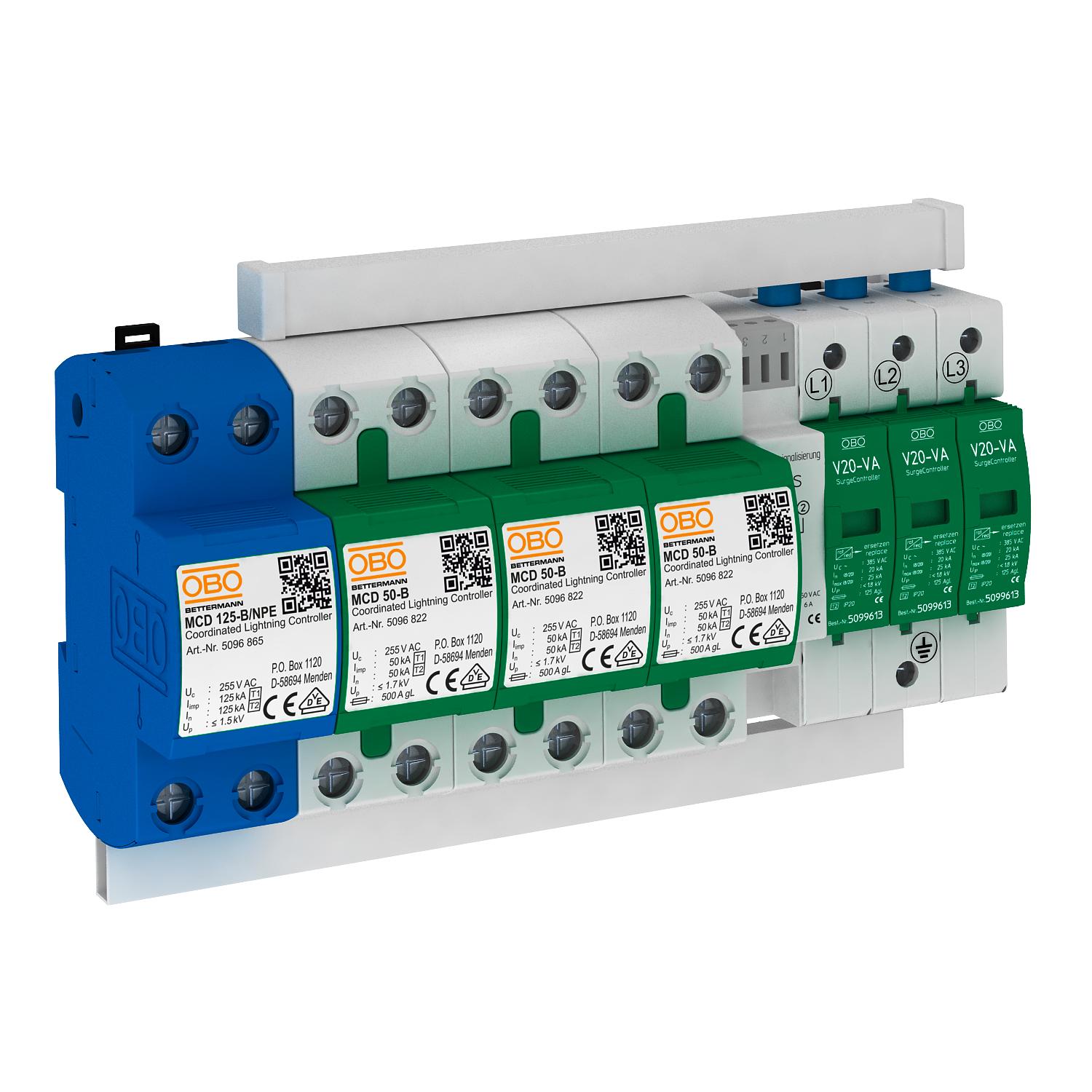

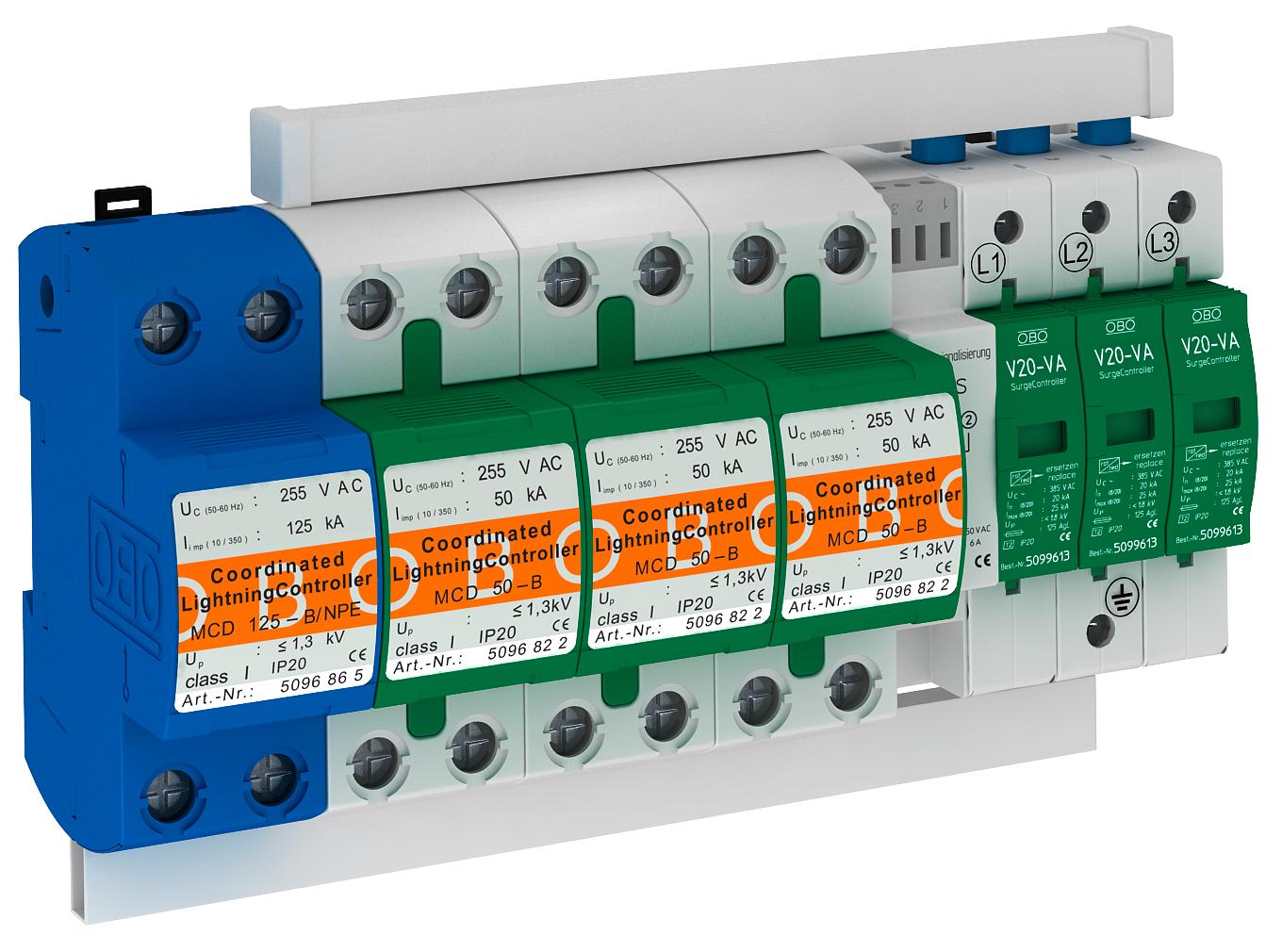

Pack MCD + V20 sans courant de fuite à 3 pôles + NPE avec report d'alarme
Réf. 5089777 | EAN 4012195405597
- Description du produit
-
Description du produitKit de protection VA, combinaison de parafoudre et parasurtenseur de type 1+2
• Pour la liaison équipotentielle de protection contre la foudre selon VDE 0185-305 (CEI 62305)
• Capacité d'écoulement du courant de foudre jusqu'à 50 kA (10/350) par pôle et jusqu'à 125 kA (10/350) N-PE
• Sans courant de fuite
• Parafoudre enfichable, avec ponts de raccordement, bornes de raccordement marquées
• Parafoudre blindé et sans purge à utiliser dans les boîtiers de distributeur
Application : installations industrielles avec des exigences particulières.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 125 A Capacité de coupure de courant de suite (eff) [N-PE] 25 kA Coupe-feu non Courant de choc de décharge (10/350 μs) 100 kA Courant de décharge maximal (8/20 μs) 100 kA Courant de décharge maximal (8/20 µs) [total] 100 kA Courant de décharge nominal (8/20) 100 kA Courant de foudre (10/350) [total] 100 kA Dimension 255V Indice de protection IP20 Modèle 3+NPE avec FS Modèle 3+N/PE Protection max contre les surintensités côté réseau 125 Report d'alarme oui Résistance aux courts-circuits 25 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <25 ns Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
- Téléchargements
-
Fiche technique PS4-VA TT+FS / 5089777 , 0.26MB , pdfREACH Déclaration de conformité PS4-VA TT+FS / 5089777 , 0.12MB , pdfRoHS Déclaration de conformité PS4-VA TT+FS / 5089777 , 0.13MB , pdfAide à la sélection Protection contre les surtensions – Aide à la sélection OBO , 2.00MB , pdfAide à la sélection Aide à la sélection parafoudres , 2.00MB , pdfAucun texte d'appel d'offres n'est disponible pour ce produit
