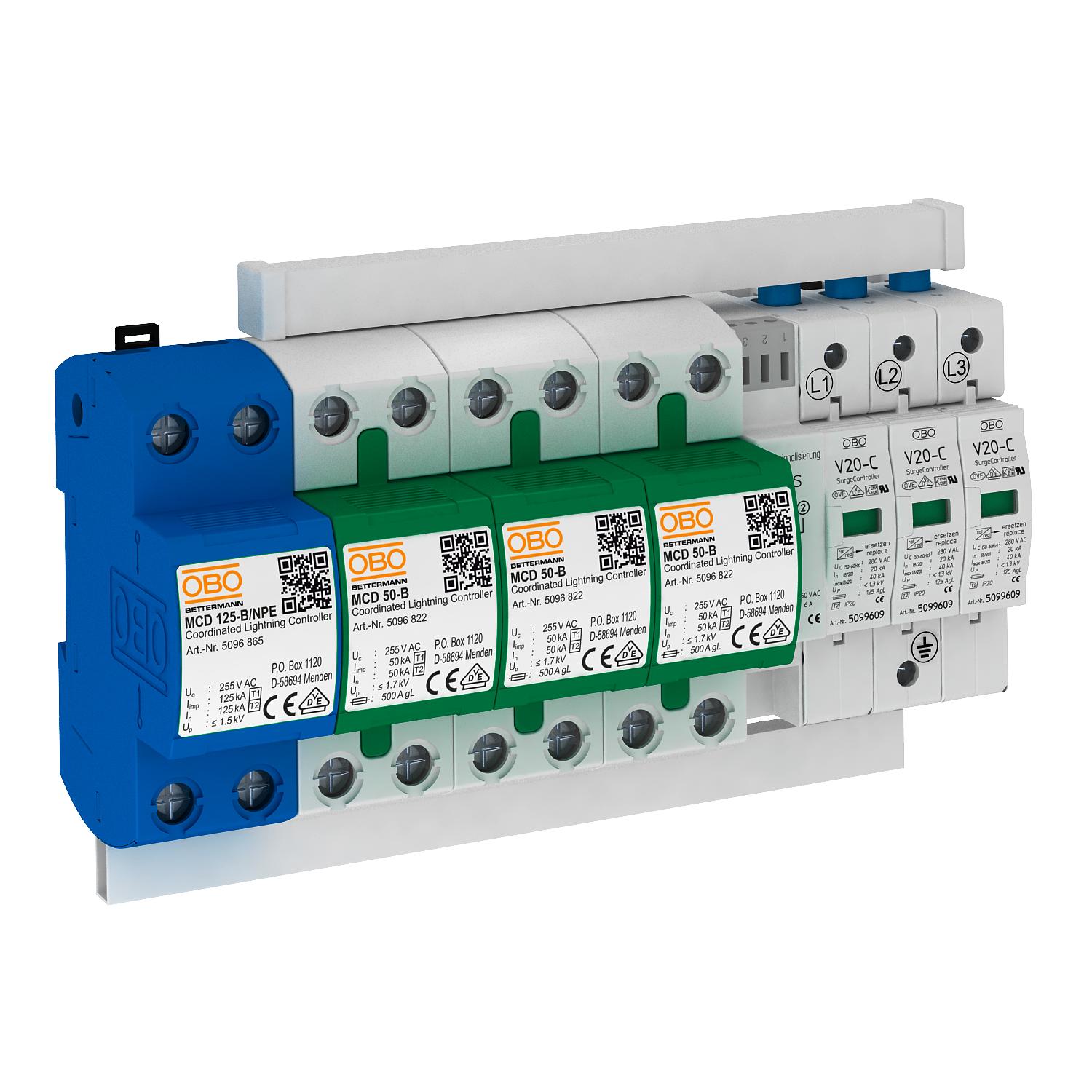

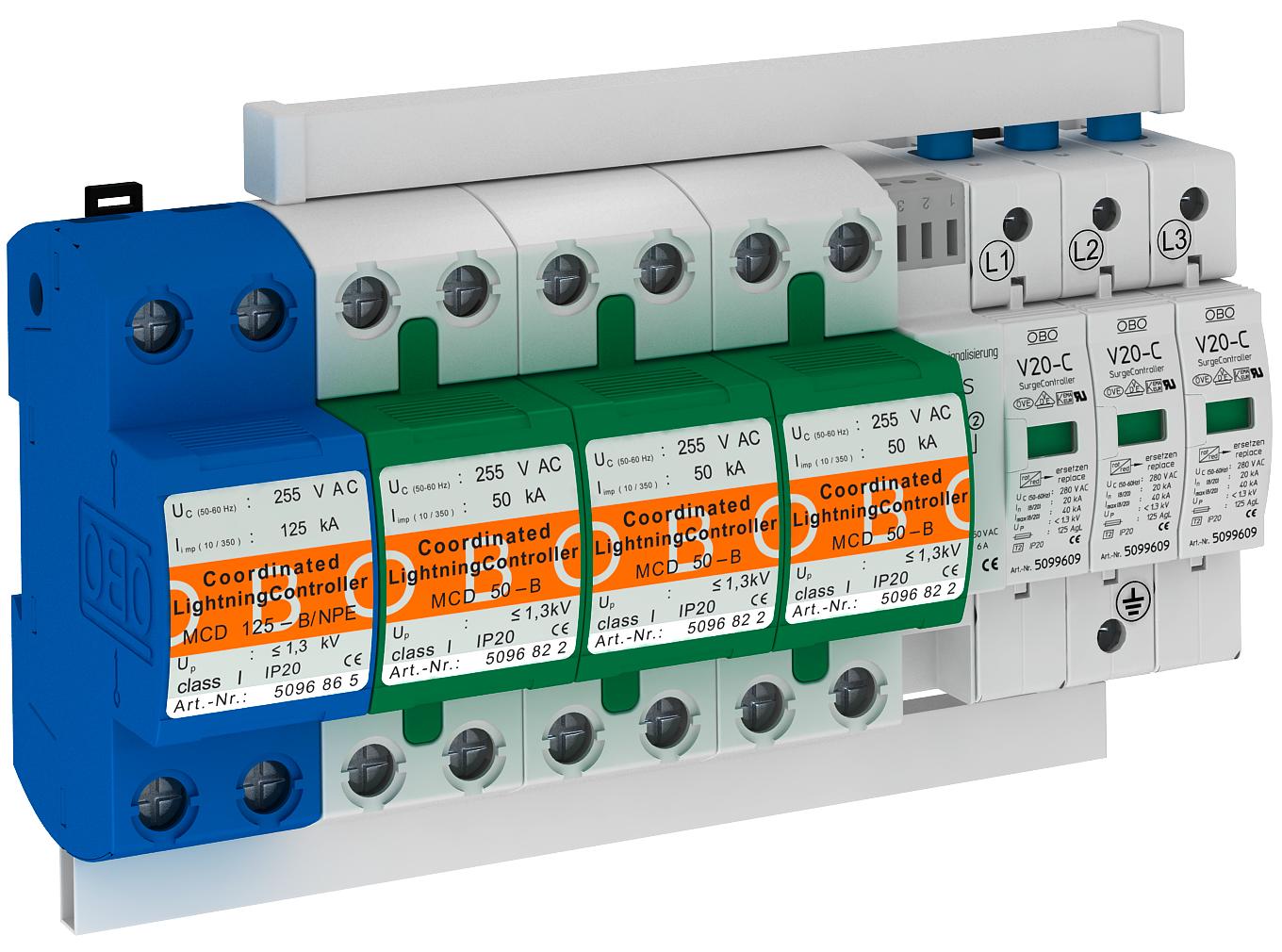

Pack de protection MCD + V20 à 3 pôles + NPE avec report d'alarme
Réf. 5089763 | EAN 4012195405559
- Description du produit
-
Description du produitKit de protection, parafoudre et parasurtenseur de type 1+2
• Capacité d'écoulement 100 kA 10/350 µs, testé par le BET
• Prémonté et prêt à raccorder, avec ponts de raccordement, bornes de raccordement marquées
• Avec report d'alarme, contact de fermeture libre de potentiel, pour surveiller le fonctionnement
• À utiliser dans les systèmes de réseau TN-S et TT
Remarque: fusible de puissance max.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 125 A Capacité de coupure de courant de suite (eff) [N-PE] 25 kA Coupe-feu non Courant de choc de décharge (10/350 μs) 50 kA Courant de décharge maximal (8/20 μs) 100 kA Courant de décharge maximal (8/20 µs) [total] 100 kA Courant de décharge nominal (8/20) 50 kA Courant de foudre (10/350) [total] 100 kA Dimension 255V Indice de protection IP20 Modèle 3+N/PE Modèle 3+1 pôles avec FS ; 255 V Protection max contre les surintensités côté réseau 125 Report d'alarme oui Résistance aux courts-circuits 25 kA Résistance aux courts-circuits avec la protection maximale contre les surtensions côté réseau 25 kA Section de conducteur rigide (unifilaire/multifilaire) max. 50 mm² Section de conducteur rigide (unifilaire/multifilaire) min. 10 mm² Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe I+II Température de service max. 85 °C Température de service min. -40 °C Temps de réponse <25 ns Tension continue max. (N-PE) 255 V Tension continue max. (L-N) 255 V Tension max. permanente CA 255 V Tension nominale CA (50 / 60 Hz) 230 V Type de montage Rail DIN 35 mm Type du réseau autres Type selon EN 61643-11 Type 1+2 ZPF 0→2 - Tous les types
