Montant US 7 A4
Réf. 6338872 | EAN 4012195913238
- Description du produit
-
Description du produitPendard (profilé en U) avec semelle de recouvrement soudée.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Couleur acier inoxydable Dimension 70x50x1000 Épaisseur du matériau 4 mm Hauteur 50 mm Largeur 70 mm Longueur 1000 mm Longueur de console 200 8,3 kN Longueur de console 400 5 kN Longueur de console: 600 3,5 kN Maintien en fonction non Matériau Acier inoxydable 1.4571 Modèle profilé en U Résistance maximale à la traction 11 kN Surface nu, traité Caractéristiques techniques

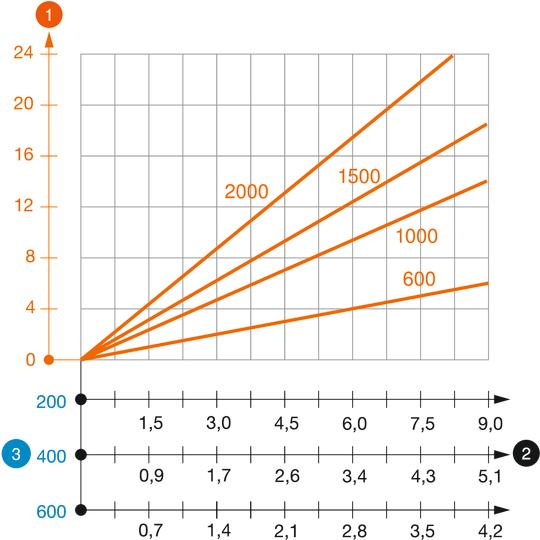

Diagramme de charge du pendard de type US 7 K VA
-
Déflexion de l'extrémité du pendard avec charge autorisée
-
Charge de console autorisée en kN sans charge d'homme
-
Longueur de console en mm
-
Courbe de charge avec longueurs de montant en mm
-
- Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente
Embout de protection d'extrémité
US 7 KS OR 6338497 20 Pièce
Entretoise DSK 61 A4
DSK 61 A4 6416533 10 Pièce - Téléchargements
-
Fiche technique US 7 K 100 A4 / 6338872 , 0.28MB , pdfDéclaration de conformité UE US 7 K 100 A4 / 6338872 , 0.13MB , pdfDéclaration environnementale US 7 K 100 A4 / 6338872 , 1.48MB , pdfDéclaration de conformité du Royaume-Uni US 7 K 100 A4 / 6338872 , 0.09MB , pdfInstructions de montage Instructions de montage Systèmes de pendards en U , 1.76MB , pdf
