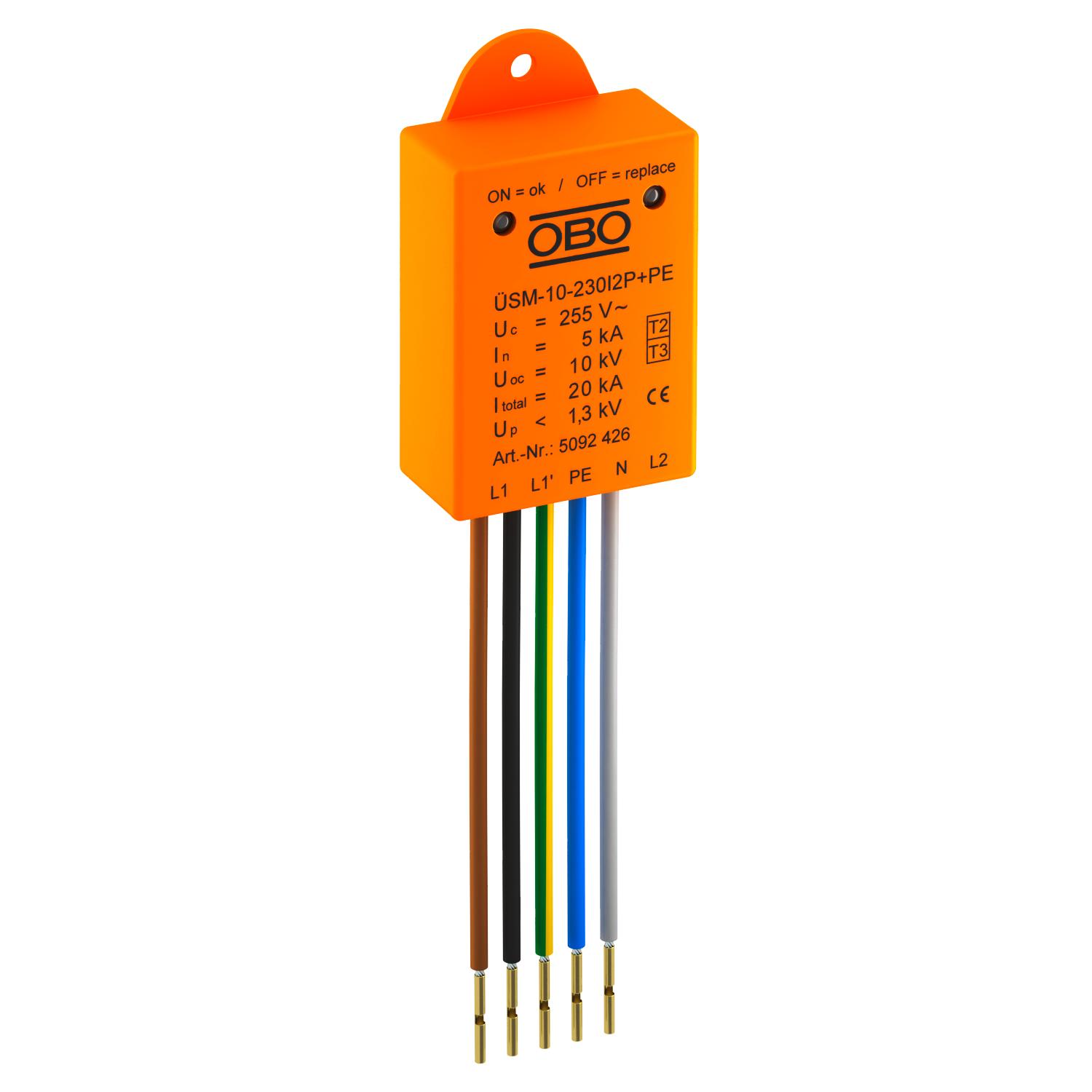

Module parasurtenseur ÜSM-10-230l2P+PE 2+N/PE | 255 | IP20

Module parasurtenseur ÜSM-10-230l2P+PE

Réf. 5092426 | EAN 4012196426768

Réf. / Type	5092426 / ÜSM-10-230I2P+PE

Modèle	2+N/PE

Tension max. permanente CA	255 V

Indice de protection	IP20

Description du produit

Description du produit

Module de protection contre les surtensions type 2+3 selon DIN EN 61643-11 pour réseaux 230/400 V.

Pour la protection d'appareils électroniques tels que des pilotes LED.

• pour éclairage à 2 phases (puissance réduite)

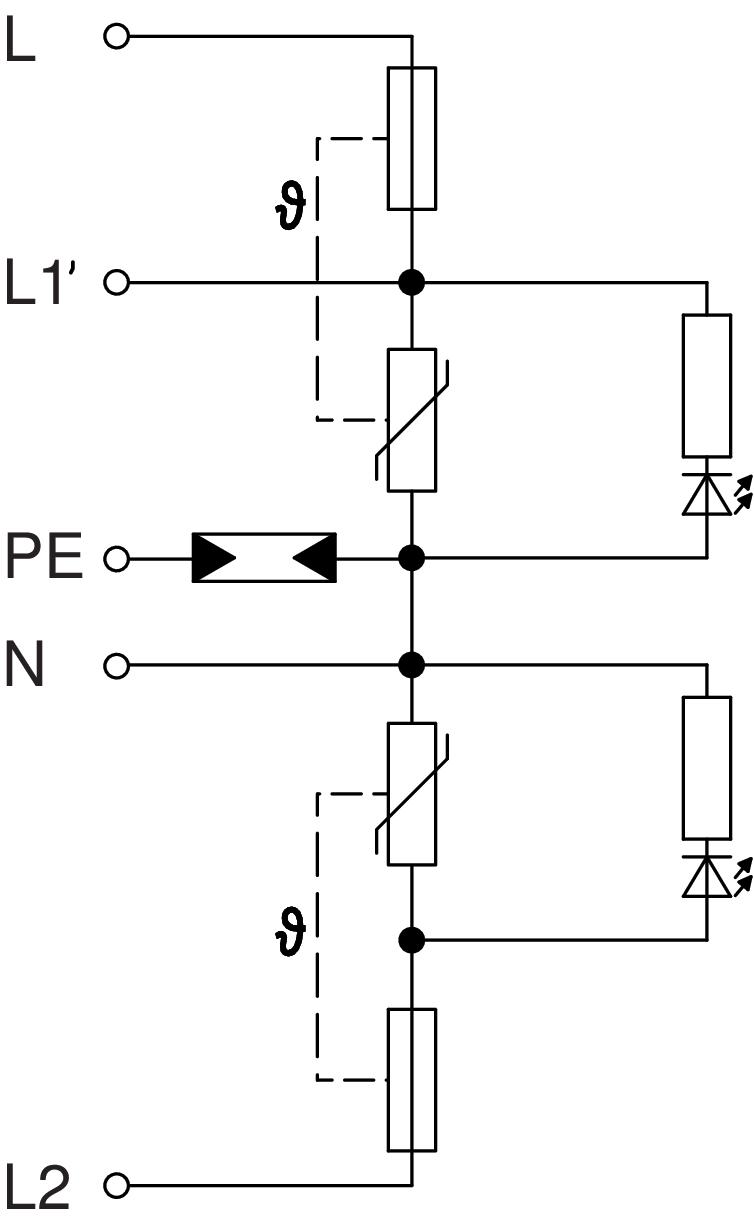

• avec affichage des fonctions et coupure du circuit de courant sous charge en cas de panne du SPD
• De petite taille pour une intégration dans le boîtier de raccordement du mât ou devant le pilote
• Circuit de protection avec capacité d'écoulement maximale de 10 kA
• Réduction de la surtension en dessous de 1300 V (niveau de protection)
• pour les lampes LED avec raccord PE

Application : dans la boîte de jonction de câbles, boîtes de dérivation, chemin de câbles jusqu’aux systèmes sous plancher
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED

Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum	16 A
Classe d'essais type 2	oui
classe d'essais type 3	oui
Courant de décharge maximal (8/20 μs)	10 kA
Courant de décharge maximal (8/20 μs) [L-N]	10 kA
Courant de décharge maximal (8/20 μs) [N-PE]	10 kA
Courant de décharge maximal (8/20 µs) [total]	10 kA
Courant de décharge nominal (8/20)	5 kA
Courant de décharge nominal (8/20 μs) [N-PE]	5 kA
Courant décharge nominal (8/20 μs) [L-N]	5 kA
Dimension	230V

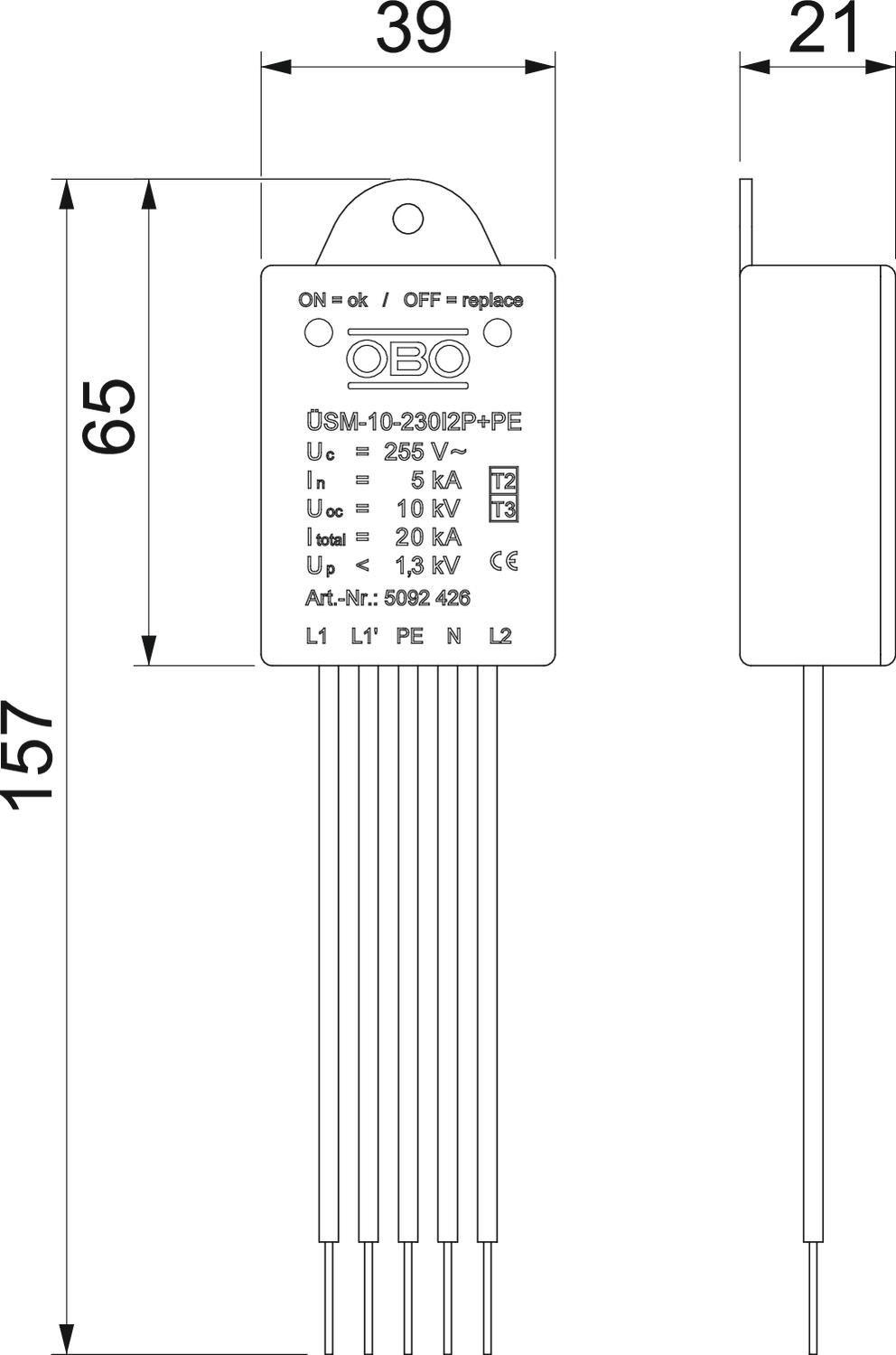

Hauteur	21 mm
Indice de protection	IP20
Largeur	40 mm
Longueur	155 mm
Longueur du câble de raccordement	0,09 m
Modèle	2 pôles + NPE pour SK I

Modèle	2+N/PE
Niveau de protection commun [L-PE]	1,3 kV
Niveau de protection [L-N]	≤1,3
OBO_Nennlaststrom (Ein- / Ausgangsklemme)	16 A
Protection max contre les surintensités côté réseau	16
Signalisation sur l'appareil	optique
SPD selon CEI 61643-1	classe II+III
Température de service max.	80 °C
Température de service min.	-40 °C
Temps de réponse	<25 ns
Tension continue max. (N-PE)	255 V
Tension continue max. (L-N)	255 V
Tension max. permanente CA	255 V
Tension nominale CA (50 / 60 Hz)	230 V
Type de montage	autres
Type selon EN 61643-11	Type 2+3
ZPF	1→2
