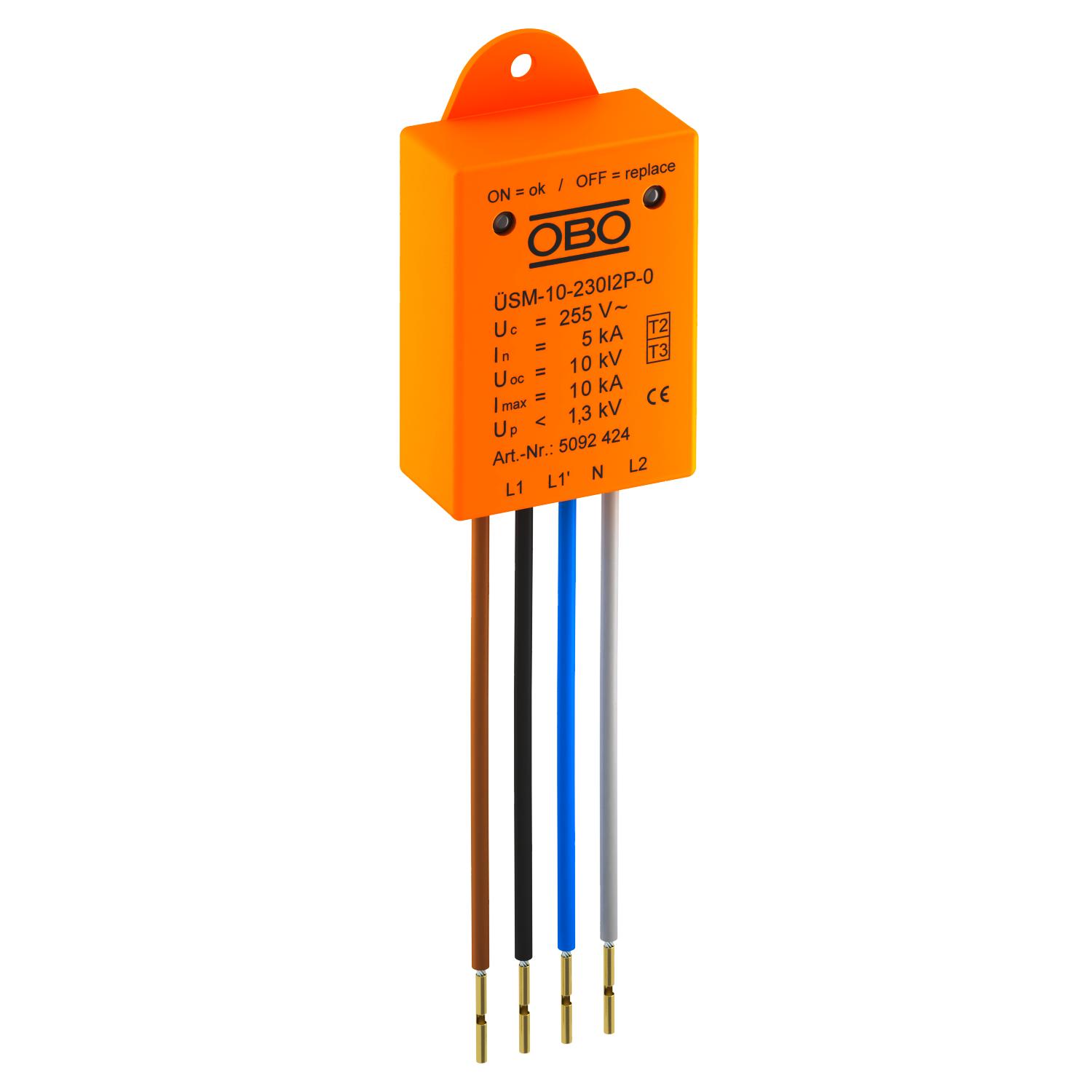

Module de protection contre les surtensions ÜSM-10-230l2P-0
Réf. 5092424 | EAN 4012196426751
- Description du produit
-
Description du produit
Module de protection contre les surtensions type 2+3 selon DIN EN 61643-11 pour réseaux 230/400 V.
Pour la protection d'appareils électroniques tels que des pilotes LED.
• Pour éclairage à 2 phases (puissance réduite)
• avec affichage des fonctions et arrêt du circuit de courant de charge en cas de défaillance du SPD
• de petite taille pour une installation dans le boîtier de raccordement du mât ou devant le pilote
• Circuit de protection avec capacité d'écoulement maximale de 10 kA
• Réduction de la surtension en dessous de 1300 V (niveau de protection)
•Pour éclairage isolé (SK II) sans raccord PE
Application : dans la boîte de jonction de câbles, boîtes de dérivation, chemins de câbles jusqu’aux systèmes sous plancher
Pour la protection d'appareils électroniques contre les surtensions, notamment les luminaires à LED
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 16 A Classe d'essais type 2 oui classe d'essais type 3 oui Courant de décharge maximal (8/20 μs) 10 kA Courant de décharge maximal (8/20 μs) [L-N] 10 kA Courant de décharge maximal (8/20 μs) [N-PE] 10 kA Courant de décharge nominal (8/20) 5 kA Courant de décharge nominal (8/20 μs) [N-PE] 5 kA Courant décharge nominal (8/20 μs) [L-N] 5 kA Dimension 230V Indice de protection IP20 Longueur du câble de raccordement 0,09 m Modèle 2 pôles sans PE pour SK II Modèle 1+N/PE OBO_Nennlaststrom (Ein- / Ausgangsklemme) 16 A Signalisation sur l'appareil optique SPD selon CEI 61643-1 classe II+III Température de service max. 80 °C Température de service min. -40 °C Temps de réponse <25 ns Tension continue max. (N-PE) 255 V Tension continue max. (L-N) 255 V Tension max. permanente CA 255 Tension nominale CA (50 / 60 Hz) 230 V Type de montage autres Type selon EN 61643-11 Type 2+3 ZPF 1→2 Dimensions

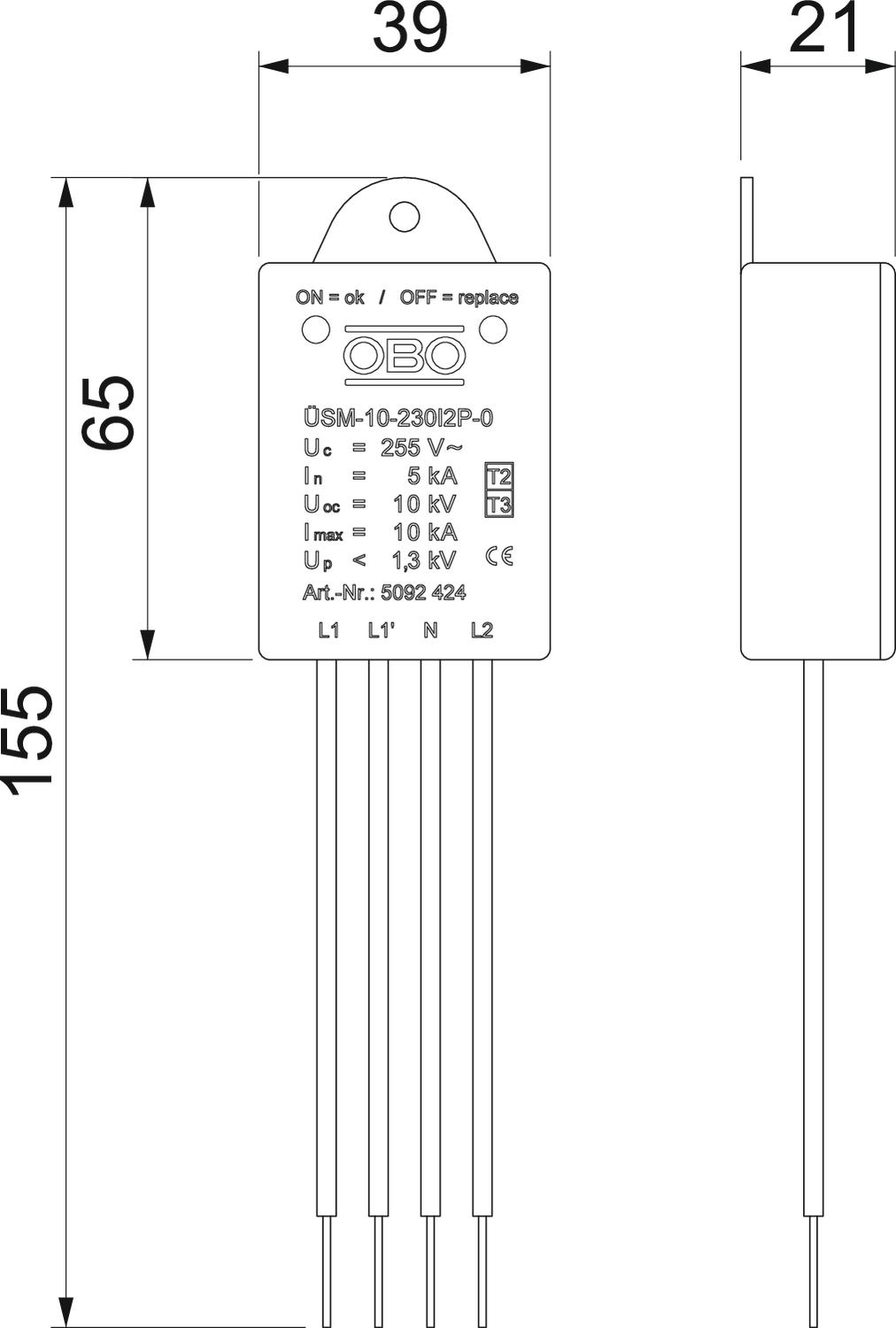

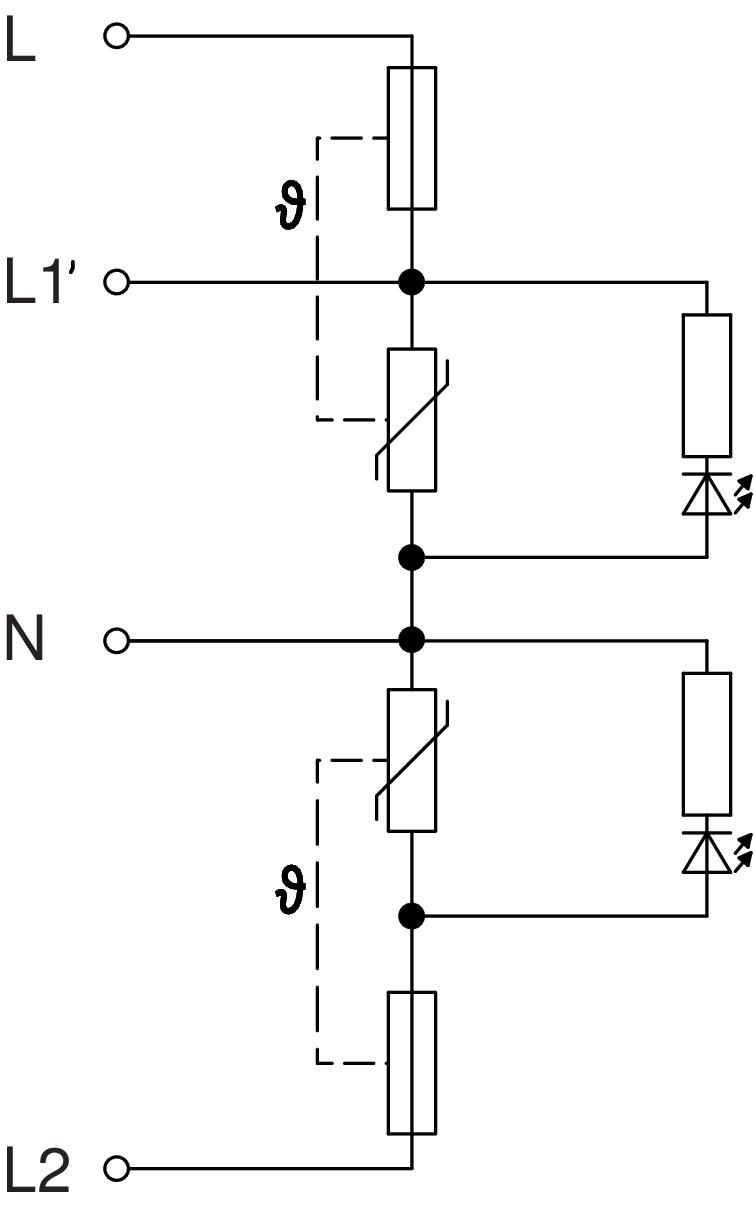

Hauteur 21 mm Largeur 40 mm Longueur 155 mm Possibilités de raccordement
Niveau de protection [L-N] ≤1300 Protection max contre les surintensités côté réseau 16 - Tous les types
