Module de protection contre les surtensions pour Modul 45 avec signal visuel 255 | IP20
morepic-1 morepic-2 video-1

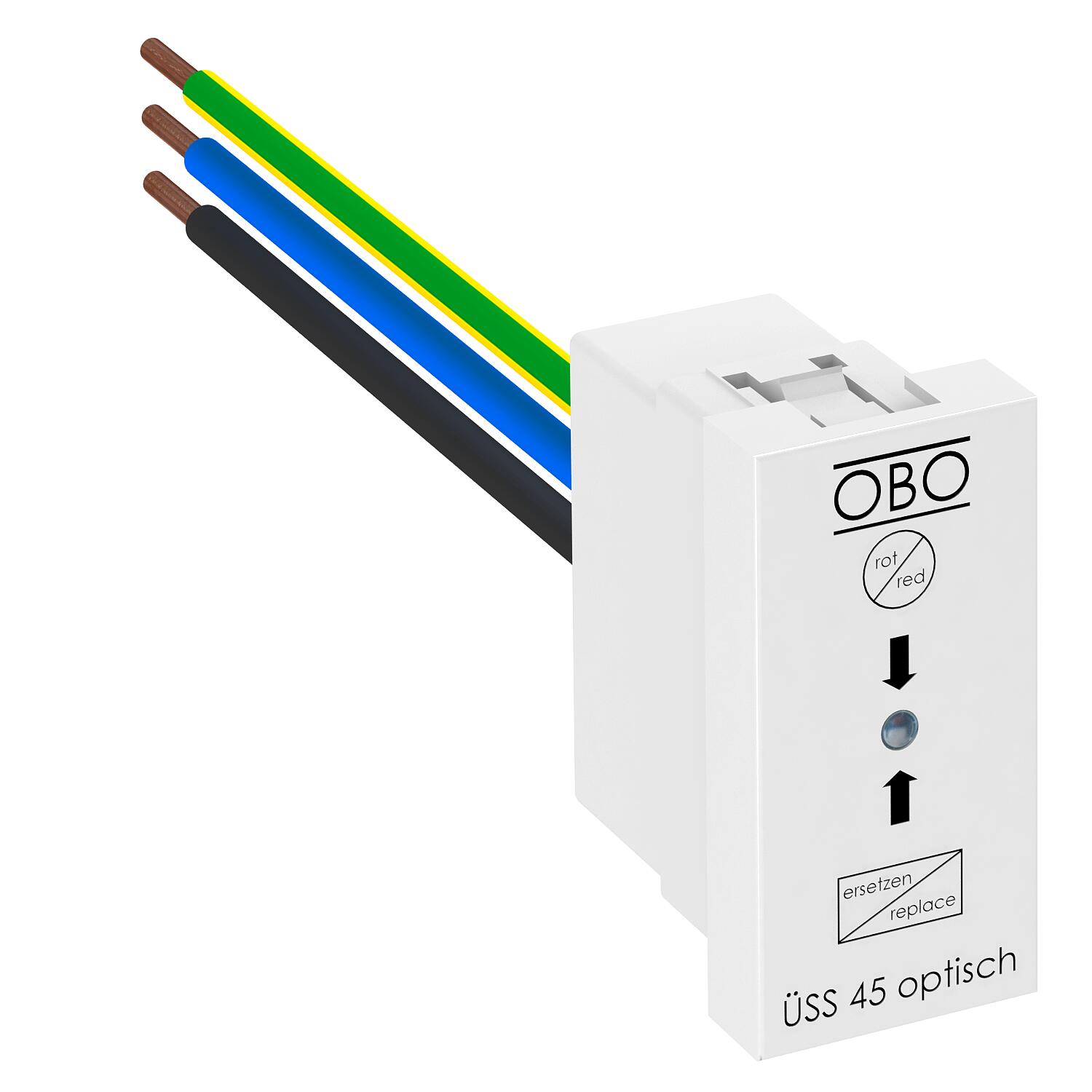

Module de protection contre les surtensions pour Modul 45 avec signal visuel

Réf. 6117473 | EAN 4012196117673

6117473 / ÜSS 45-O-RW
255 V
IP20
Description du produit
Description du produit
Parafoudre / protection fine de réseau de type 3 selon EN 61643-11 pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillage et des systèmes sous plancher.



• Version-O avec affichage des fonctions optiques
• montage simple et rapide

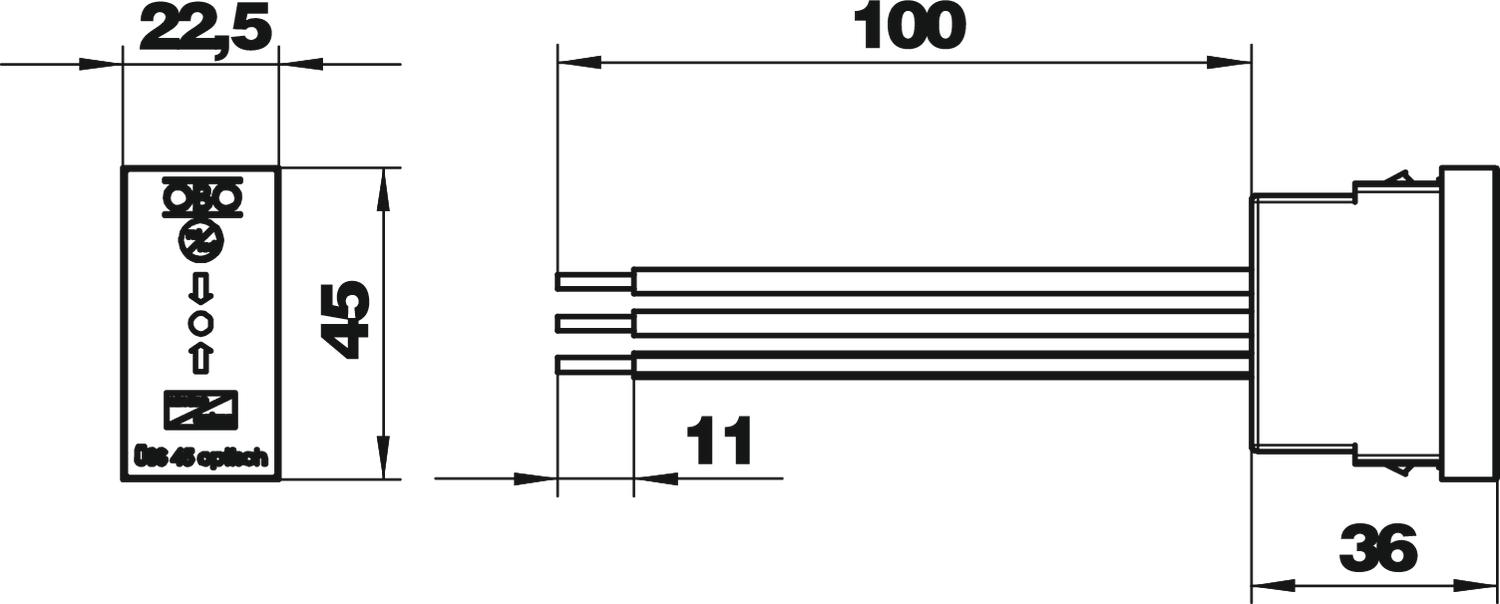

• petite largeur hors tout de 22,5 mm
• Couleur: blanc pur; RAL 9010

Application: Le dispositif de protection contre les surtensions protège les prises en aval et à proximité.
Appareil de protection contre les surtensions de type 3 (classe D) selon VDE 0675 partie 6 - 11 (DIN EN 61643-11).
Pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillages, des systèmes sous chape.
  • Garantie 5 ans
  • Communautés Européennes, Déclaration de conformité CE selon les directives CE
  • Protection selon NF EN 61643-11 (IEC 61643-11)
  • Passage de LPZ 2 à 3
  • Expertise électrotechnique de l'installation
Caractéristiques techniques

Caractéristiques techniques

Calibre de fusible maximum 16 A
classe d'essais type 3 oui
Couleur blanc pur; RAL 9010
Coupe-feu non
Courant de décharge maximal (8/20 μs) 5 kA
Courant de décharge maximal (8/20 µs) [total] 5 kA
Courant de décharge nominal (8/20) 2,5 kA
Dimension 255V
Indice de protection IP20
Modèle Affichage visuel des fonctions
Niveau de protection commun [L-PE] 1500 kV
Niveau de protection [L-N] ≤1500
OBO_Nennlaststrom (Ein- / Ausgangsklemme) 16 A
Protection max contre les surintensités côté réseau 16
Report d'alarme non
Section de conducteur rigide (unifilaire/multifilaire) max. 1,5 mm²
Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm²
Signalisation sur l'appareil optique
SPD selon CEI 61643-1 classe III
Température de service max. 45 °C
Température de service min. -25 °C
Temps de réponse <25 ns
Tension max. permanente CA 255 V
Tension nominale CA (50 / 60 Hz) 230 V
Type de montage Module
Type du réseau autres
Type selon EN 61643-11 Type 3
ZPF 2→3
Tous les types

Tous les types

Type Tension max. permanente CA Indice de protection Réf. Quantité Plus petite unité de vente
ÜSS 45-O-RW 255 V IP20 6117473
1 Pièce
