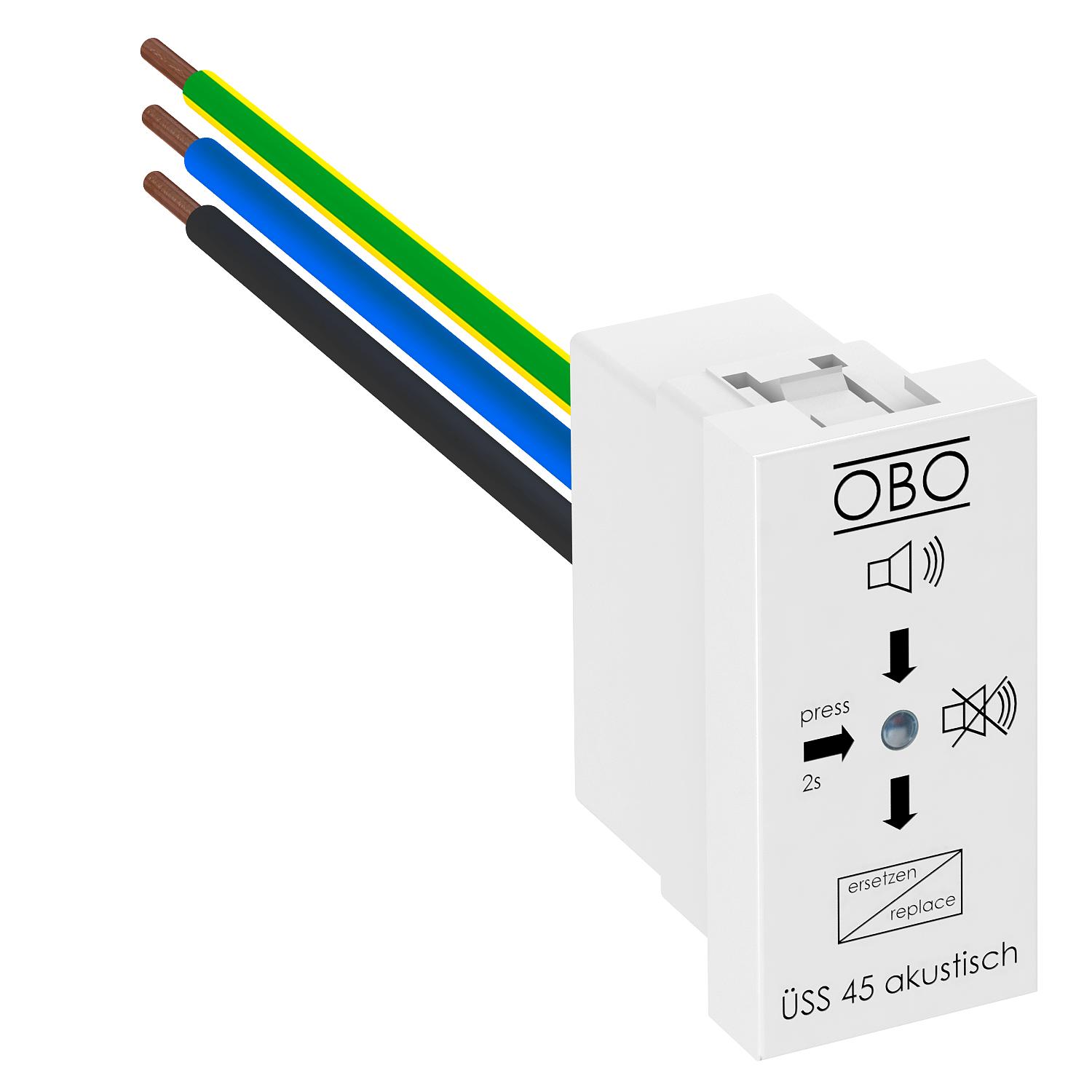

Module de protection contre les surtensions pour Modul 45 avec signal sonore
Réf. 6117465 | EAN 4012196117611
- Description du produit
-
Description du produit
Parafoudre / protection fine de réseau de type 3 selon EN 61643-11 pour l'installation dans des goulottes Rapid 45, des goulottes d'appareillage et des systèmes sous plancher.
• Version A avec affichage sonore du fonctionnement (signal sonore désactivable)
• Montage rapide et simple

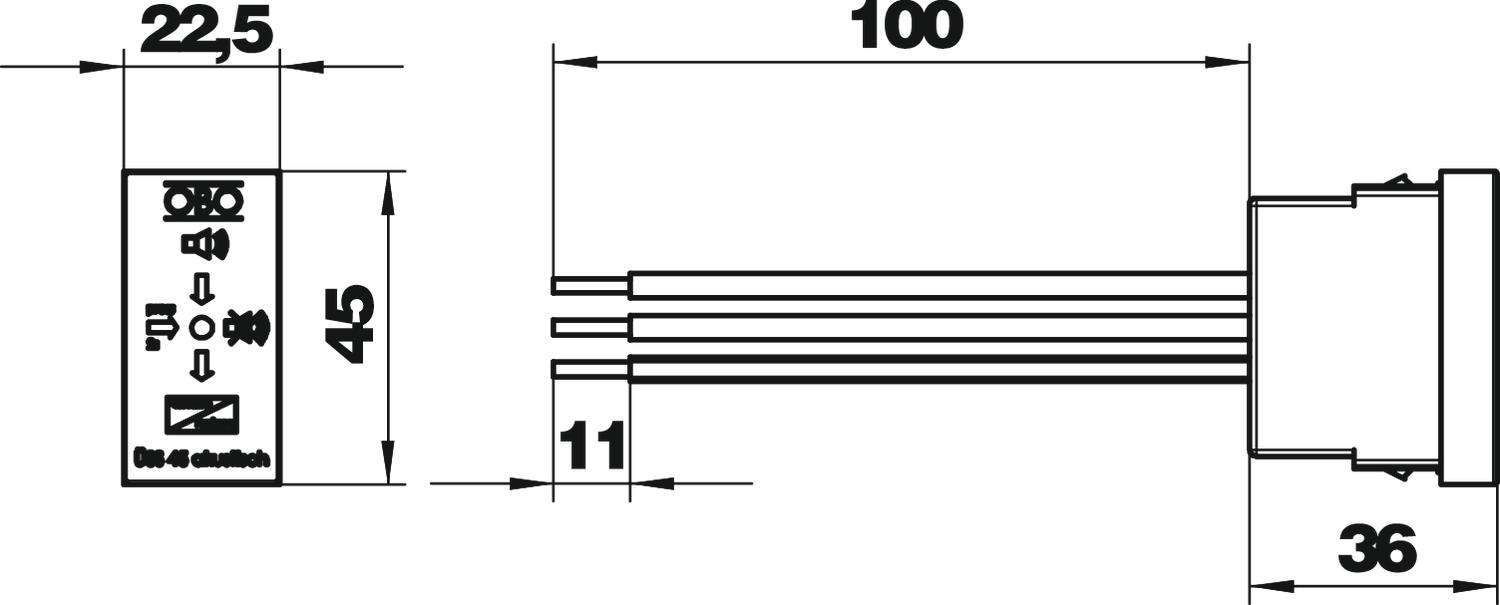

• faible largeur de 22,5 mm
• Couleur : blanc pur; RAL 9010
Application : Le parafoudre protège les prises de courant suivantes et celles situées à proximité
Appareil de protection contre les surtensions type 3 (classe D) selon le VDE 0675 Teil 6 - 11 (norme DIN EN 61643-11)
Pour l'installation dans des goulottes Rapide 45, des goulottes d'appareillages et des systèmes sous chape.
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 16 A classe d'essais type 3 oui Couleur blanc pur; RAL 9010 Coupe-feu non Courant de décharge maximal (8/20 μs) 5 kA Courant de décharge nominal (8/20) 2,5 kA Dimension 255V Indice de protection IP20 Modèle Affichage sonore des fonctions OBO_Nennlaststrom (Ein- / Ausgangsklemme) 16 A Report d'alarme non Section de conducteur rigide (unifilaire/multifilaire) max. 1,5 mm² Signalisation sur l'appareil sonore SPD selon CEI 61643-1 classe III Température de service max. 45 °C Température de service min. -25 °C Temps de réponse <25 ns Tension max. permanente CA 255 Tension nominale CA (50 / 60 Hz) 230 V Type de montage Module Type du réseau autres Type selon EN 61643-11 Type 3 ZPF 2→3 Possibilités de raccordement
Courant de décharge maximal (8/20 µs) [total] 5 kA Niveau de protection commun [L-PE] 1500 kV Niveau de protection [L-N] ≤1500 Protection max contre les surintensités côté réseau 16 Section de conducteur rigide (unifilaire/multifilaire) min. 1,5 mm² - Tous les types
