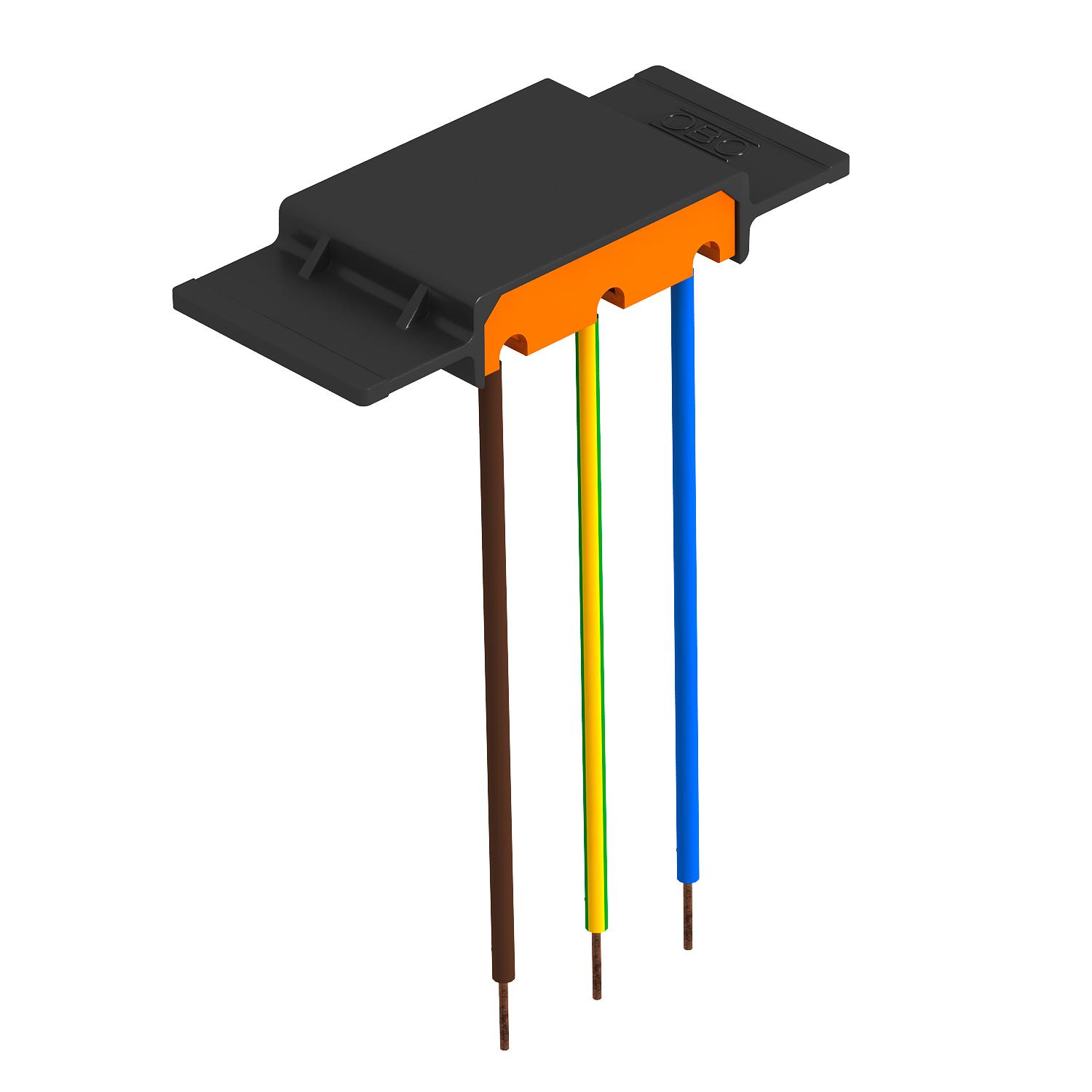

Module de protection contre les surtensions 230 V avec fixation pour panier support d'appareillages GB2 et GB3
Réf. 5092472 | EAN 4012195613596
- Description du produit
-
Description du produit
Module de parafoudre de type 3 selon DIN EN 61643-11 pour réseaux 230 V.
• avec signalisation sonore des défauts
• dimensions réduites et câblage en Y
• Matière synthétique sans halogène (UL 94 V-0)
• Support (fonction séparateur) pour le montage dans les paniers GB2 / GB3 et supports universels UT3 et UT4
Utilisation : utilisable universelle pour tous les systèmes d’installation.
à 2 pôles, 16 A/250 V~, avec signalisation sonore de défaut
-
- Caractéristiques techniques
-
Caractéristiques techniques
Calibre de fusible maximum 16 A Courant de décharge maximal (8/20 μs) 6 kA Courant de décharge nominal (8/20) 3 kA Dimension 255V Modèle 1 Modèle avec support Niveau de protection fil/terre 1500 V OBO_Nennlaststrom (Ein- / Ausgangsklemme) 16 A Signalisation sur l'appareil sonore SPD selon CEI 61643-1 classe III Température de service max. 60 °C Température de service min. -15 °C Temps de réponse <25 ns Tension max. permanente CA 255 Tension nominale CA (50 / 60 Hz) 230 V Type de ligne pour appareils de protection contre les surtensions Câble d’énergie AC Type de montage autres Type du réseau autres Type selon EN 61643-11 Type 3 ZPF 2→3 Possibilités de raccordement
Niveau de protection commun [L-PE] 1500 kV Niveau de protection [L-N] ≤1500 Protection max contre les surintensités côté réseau 16 - Tous les types
