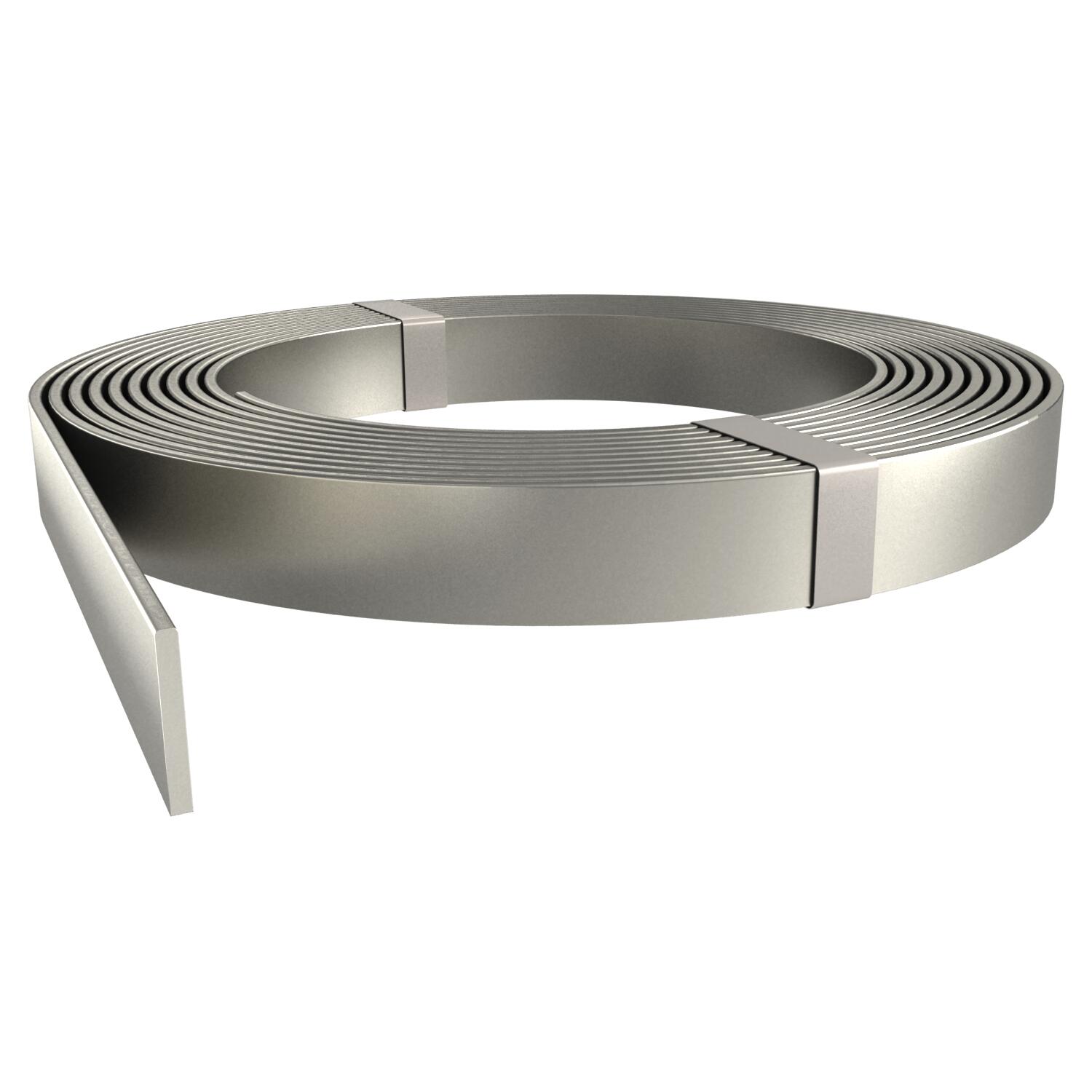

Méplat acier inoxydable
Réf. 5018501 | EAN 4012195800415
- Description du produit
-
Description du produit• Peut être utilisé comme dérivation selon DIN EN 62561-2 (VDE 0185-561-2)
• Correspond aux exigences de la norme VDE 0185-305 (CEI 62305)
• Selon la norme DIN 18014 relative à la prise de terre de fondation, inox requis dans la terre
• Pour l'utilisation dans les zones soumises à la corrosion
• Pour la protection contre la foudre, les installations de mise à la terre et la liaison équipotentielle en boucle
-
- Caractéristiques techniques
-
Caractéristiques techniques

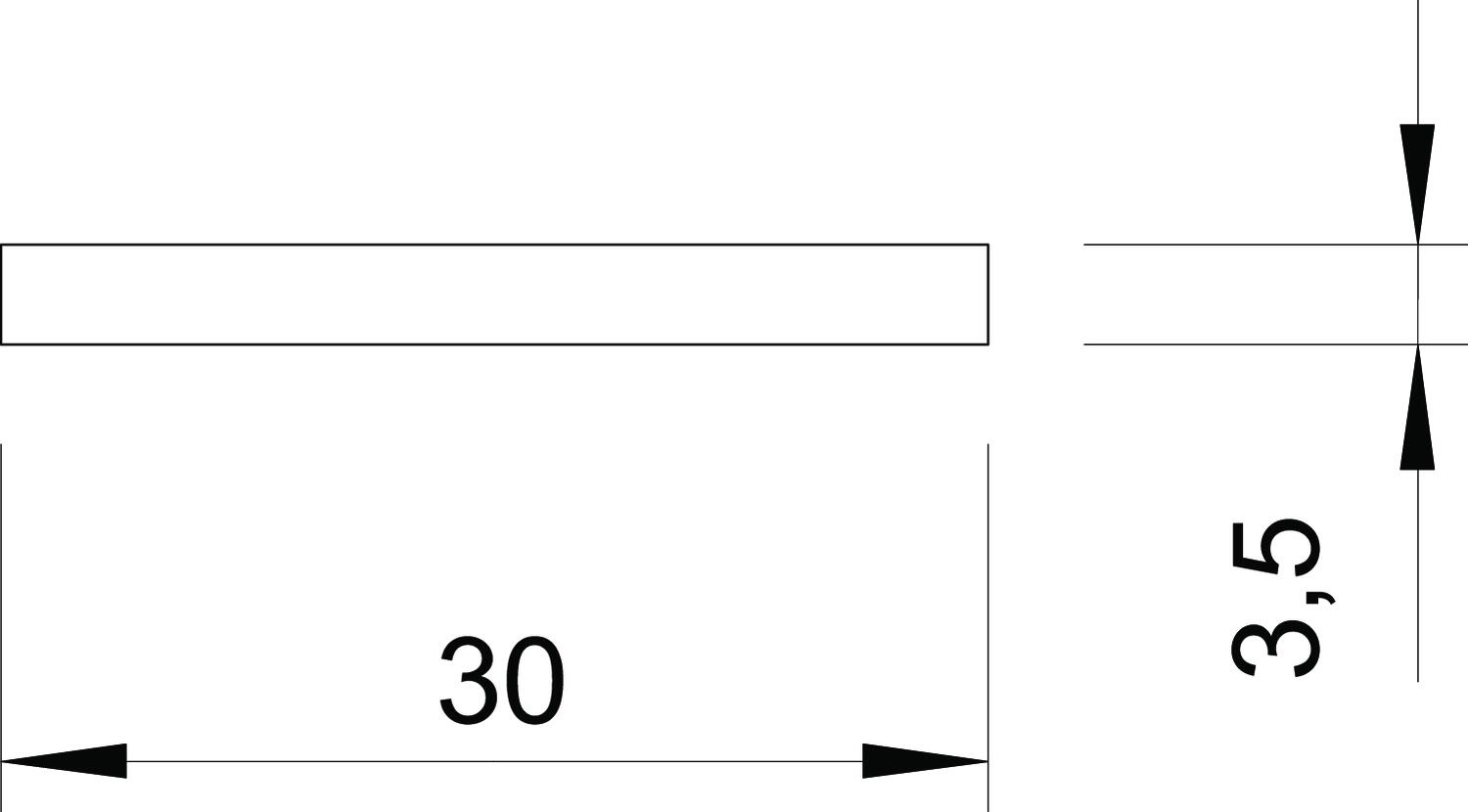

Bague normale (env. kg) 42 Bague normale (env. m) 50 Cote B 30 mm Dimension 30x3,5mm Dimension H 3,5 mm Hauteur 3,5 mm Largeur 30 mm Length tolerance ± 5 % Matériau acier inoxydable 1.4301 Section 105 mm² - Tous les types
-
Accessoires de montage
Produits Type Réf. Quantité Plus petite unité de vente

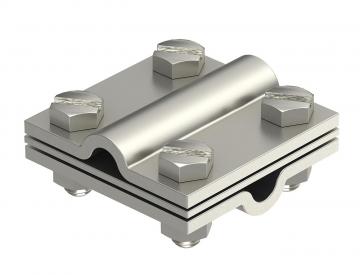

Raccord en croix avec plaque intermédiaire pour Rd 8–10 mm A4
252 8-10 V4A 5312318 10 Pièce

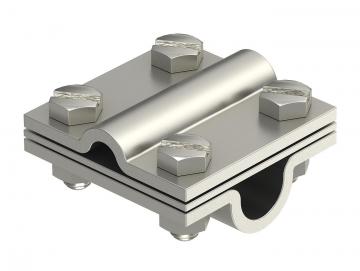

Raccord en croix avec plaque intermédiaire pour Rd 8-10 x Rd 16 A4
252 8-10x16 V4A 5312346 10 Pièce
Raccord en croix sans plaque intermédiaire
253 8-10 V4A 5312582 25 Pièce

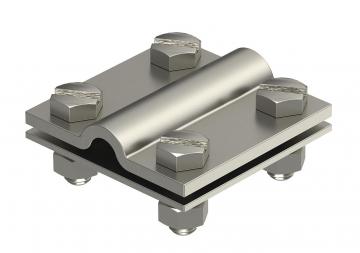

Raccord en croix pour conducteurs ronds et plats A4
252 8-10xFL30V4A 5312656 10 Pièce

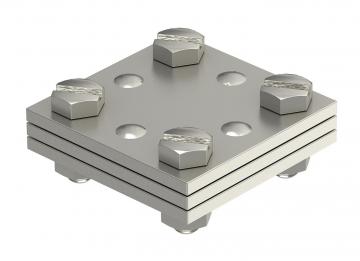

Raccord en croix DIN pour méplat, avec plaque intermédiaire
256 DIN 30 V4A 5314616 10 Pièce

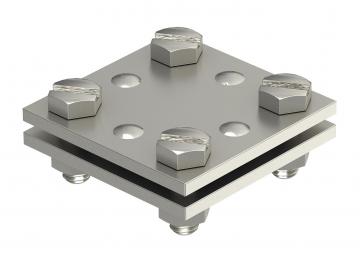

Raccord en croix DIN pour conducteur plat A2
256 A-DIN 30 VA 5314720 10 Pièce

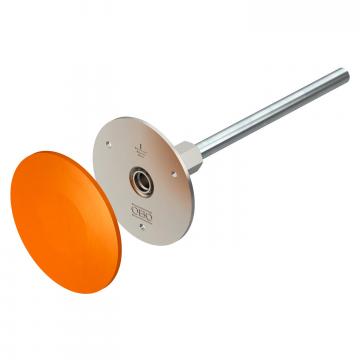

Point de mise à la terre avec axe et double filetage FT
205 DG L180 FT 5420024 10 Pièce

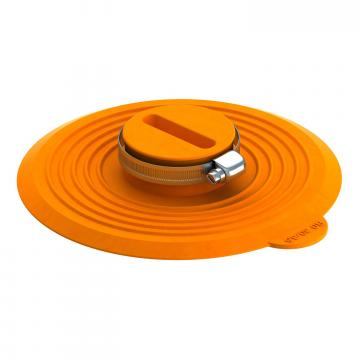

Collerette d'étanchéité pour conducteur plat
DW FL30x3,5 2360043 1 Pièce
Piquet porte-conducteur
1811 5014018 25 Pièce
Piquet porte-conducteur
1811 L 5014026 25 Pièce

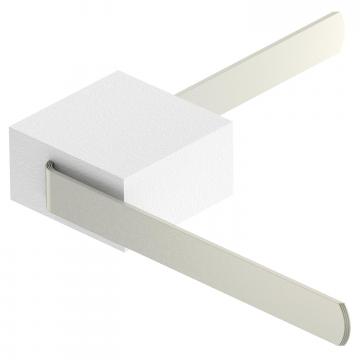

Bande de dilatation pour installations de mise à la terre de fondations
1807 DB 5016160 1 Pièce - Téléchargements
-
